VTTC - PL504

Môj prvý elektrónkový Teslov transformátor budený elektrónkou PL504 napájaný zo siete cez násobič. Výboje dosahujú do vzduchu 2cm a prsta 3cm.

Článok bol upravený: 15.4.2022

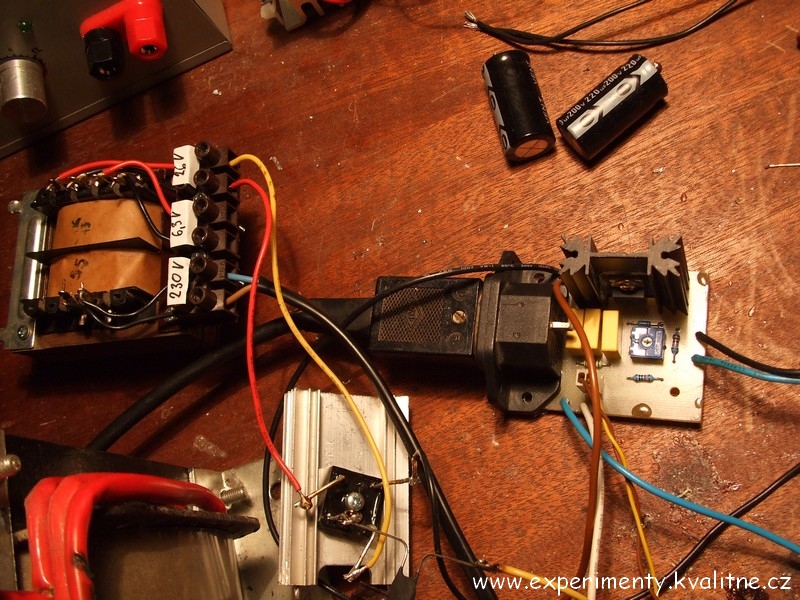

      Je to jednoduché zapojenie VTTC s elektrónkou PL504, môže byť aj PL500. Obe sú koncové pentódy z televízora na budenie VN transformátora. Výboje do vzduchu sú 2cm a do prsta 3cm. Dajú sa z tejto elektrónky dosiahnuť pravdaže aj väčšie výboje (niekedy za cenu rozžeravenej červenej/bielej anódy), no toto boli moje prvé začiatky, kedy som bol rád, že to vôbec funguje :]. Napájaný je priamo zo siete cez triakový regulátor a násobič na 650V. S triakovým regulátorom s IO U2008B sa mi nedalo regulovať, musí byť klasický – problém je násobič. Alebo ideálne použiť regulačný autotransformátor a vyhnete sa problémom s reguláciou pri násobiči, ktorý som v tomto čase ešte nemal. Sekundárna cievka má rozmery 15x5cm. Primárna cievka má 18z a feedback cievka má 15z. Sú navinuté na vedierku od horčice :].

Pozri tiež novšiu a vylepšenú verziu tohto VTTC: VTTC II + Audio - PL509/6P45S
Finálny VTTC tohto typu: VTTC III - 2x 6P45S
