Röntgen 5 – Dentálne RTG filmy

Experimentovanie s dentálnymi RTG filmami 3x4cm kúpenými z Číny. Samotný RTG ostal bez zmeny do 65kV 1,2mA s röntgenkou Chirana DOC 75kV.

      Piaty článok o röntgene. Tentokrát iný spôsob vytvárania RTG snímkov na malé 3x4cm dentálne RTG filmy z Číny. Samotný RTG je bez zmeny, takže o elektronike, röntgenke Chirane, VN zdroji a ovládaní v predošlom článku. Článok neslúži, ako návod pre bezhlavé odkopírovanie a následnú realizáciu pre kohokoľvek neznalého danej problematiky, bezpečnosti a šírenia sa žiarenia v priestore a materiáloch !

      Článok neslúži, ako návod ! Jedná sa len o kuriozitu a zaujímavosť, ktorá nie je určená k reprodukcii. Preto tu nie sú a ani nebudú popísane všetky podstatné informácie, ani zásady bezpečnosti práce. Röntgenové žiarenie je veľmi nebezpečné ionizujúce žiarenie. Je neviditeľné a prechádza cez materiály. Vďaka rozptylu v materiáloch sa žiarenie šíri aj spätne za primárny lúč, aj napriek tieneniu olovom v danej miestnosti. Môže spôsobiť chorobu z ožiarenia, rakovinu, leukémiu, neplodnosť alebo aj smrť. Zariadenie pracuje s veľmi vysokým napätím. Všetko robíte len na vlastnú zodpovednosť.

VN zdroj a Chirana DOC 75kV

      Všetko je bez zmeny popísané v predošlom článku Fluoroskopický röntgen 4 – Chirana a Toshiba.

Pracovisko a tvorba RTG snímkov

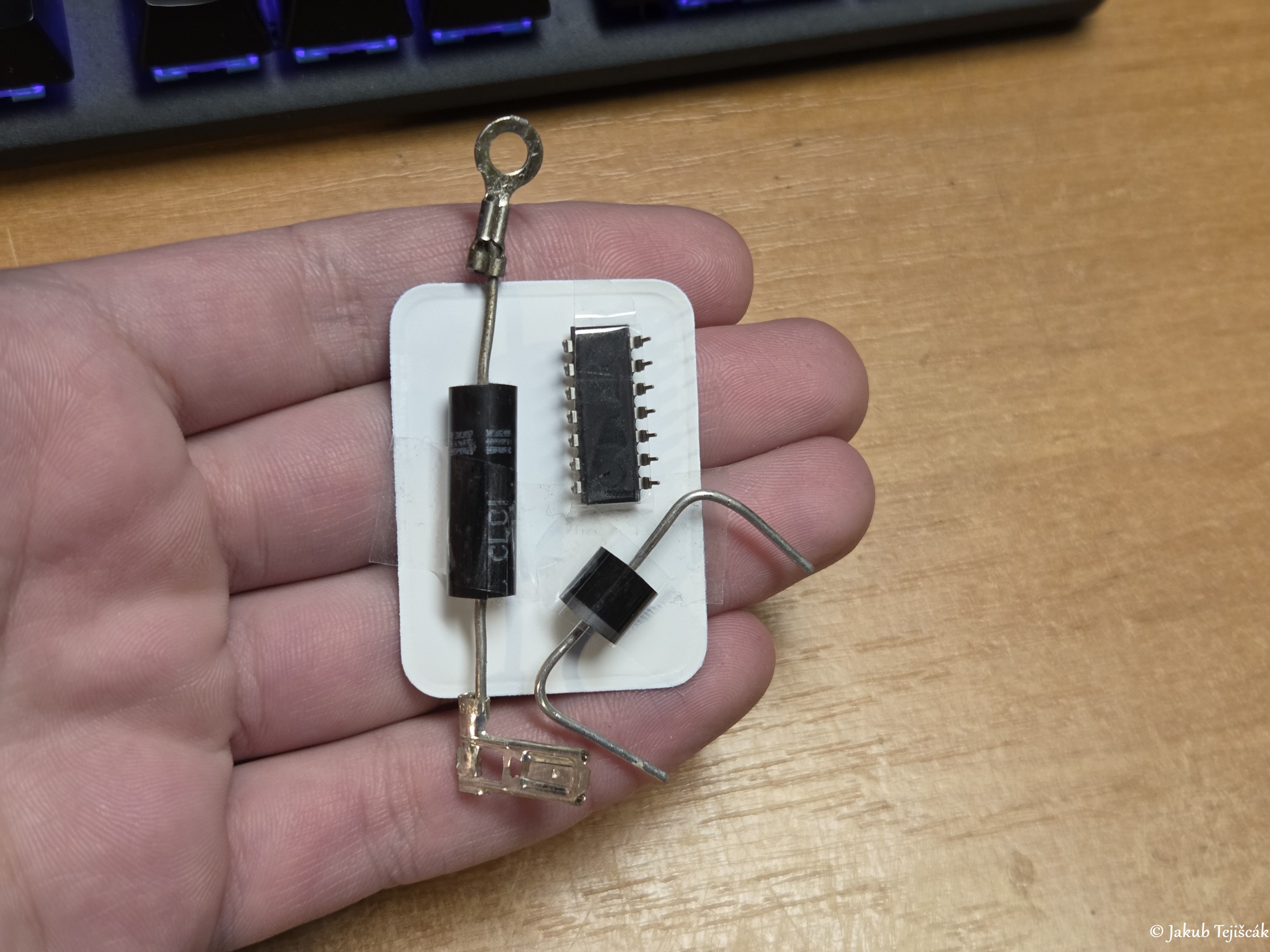

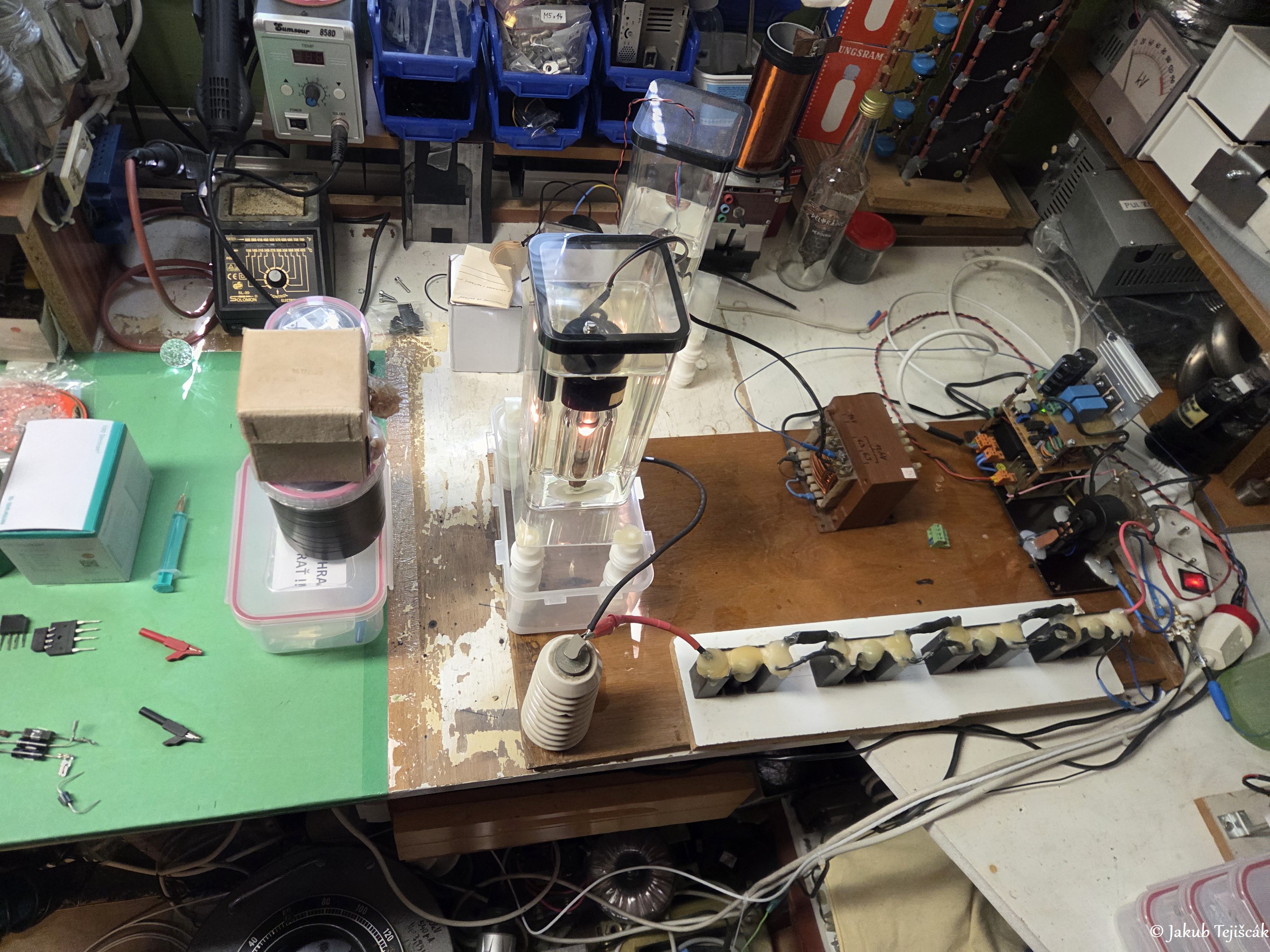

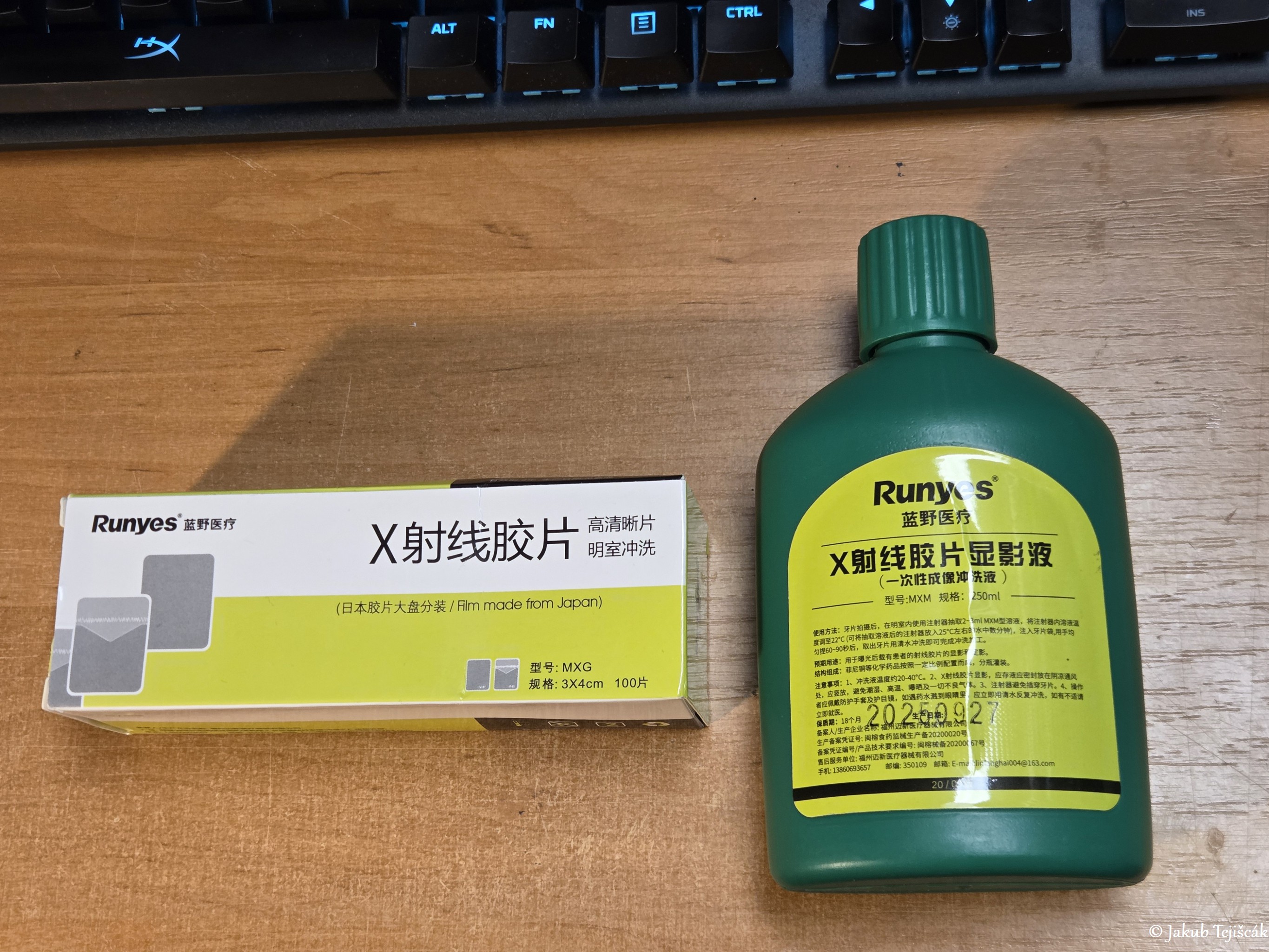

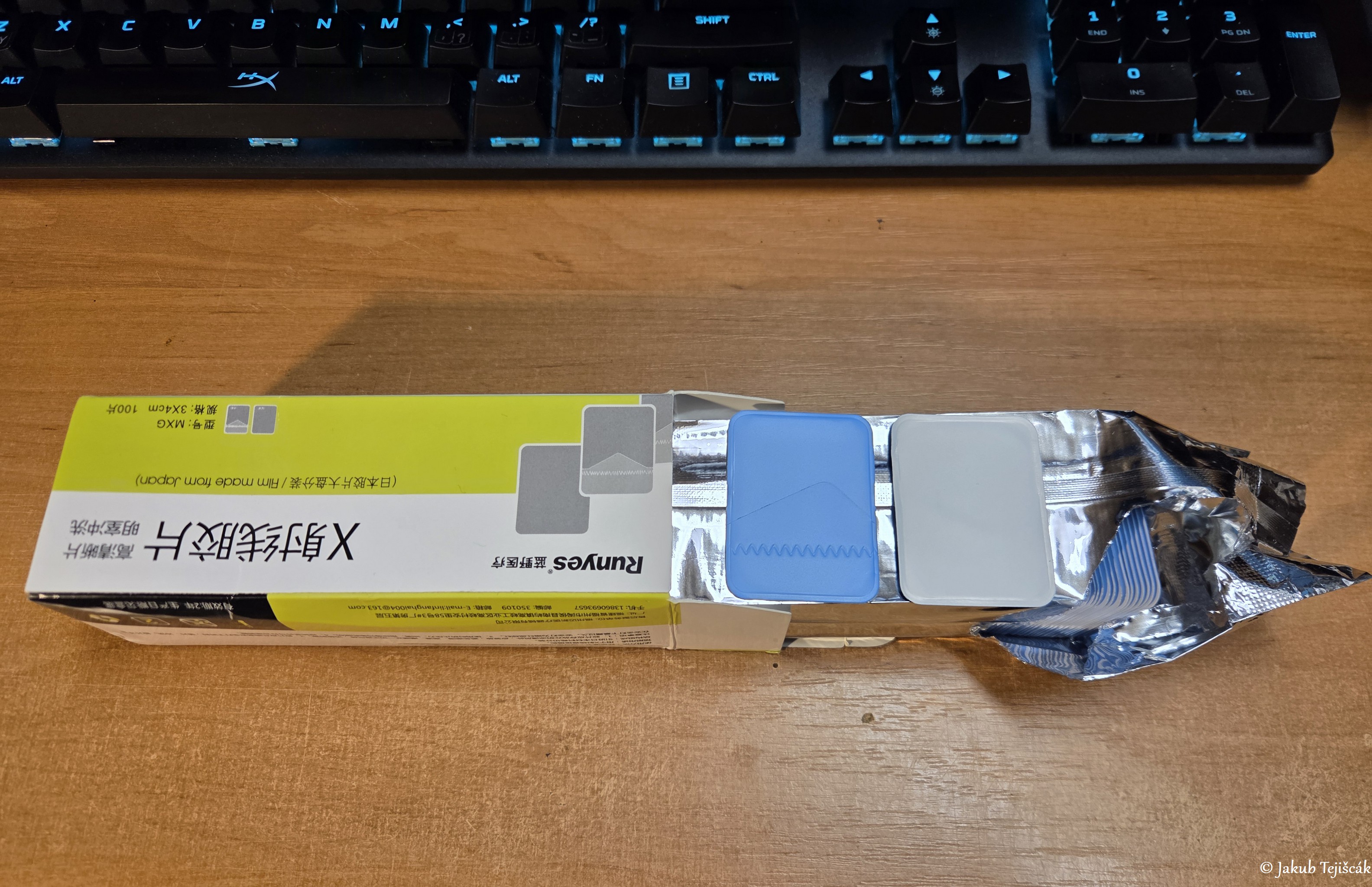

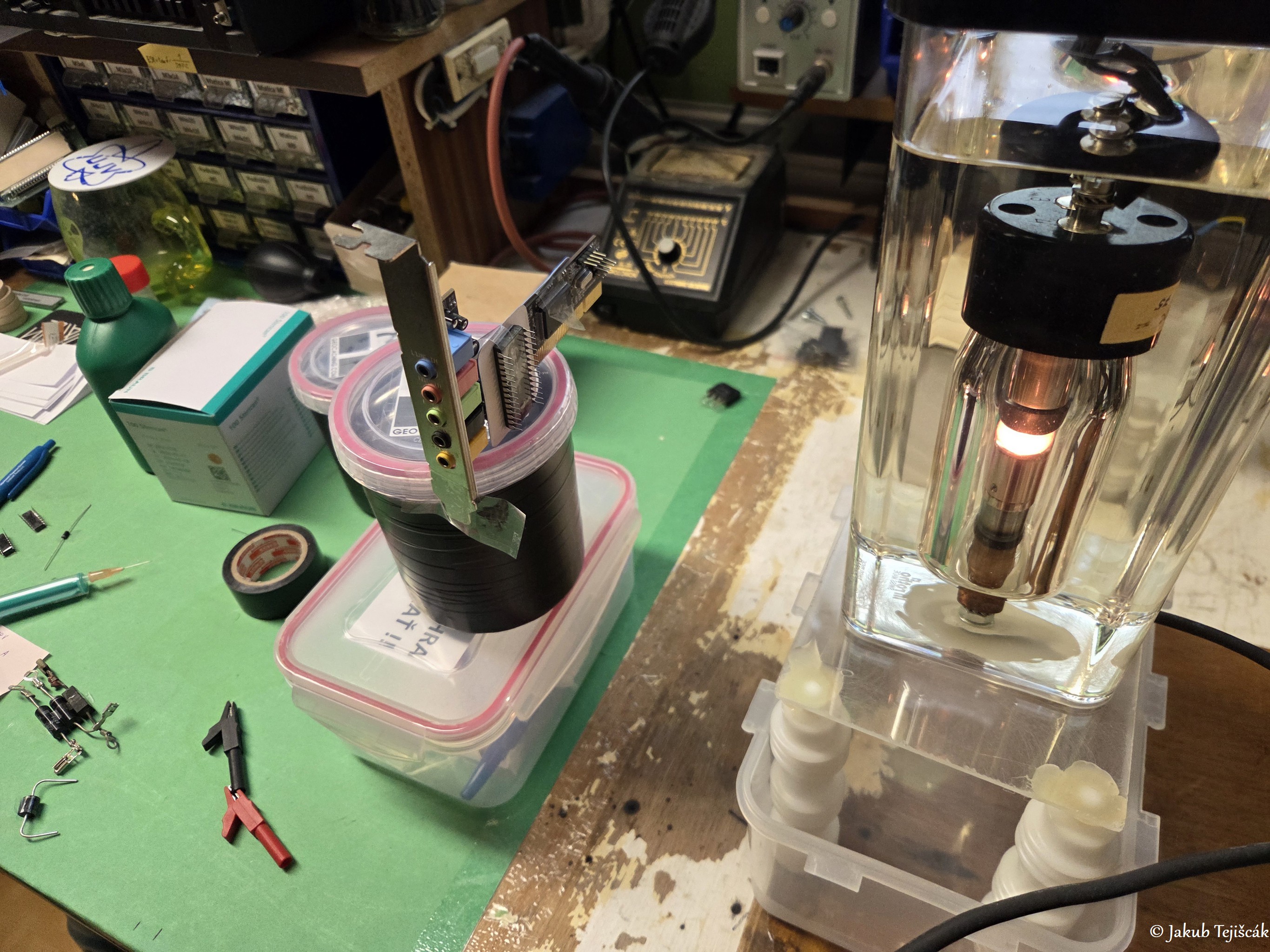

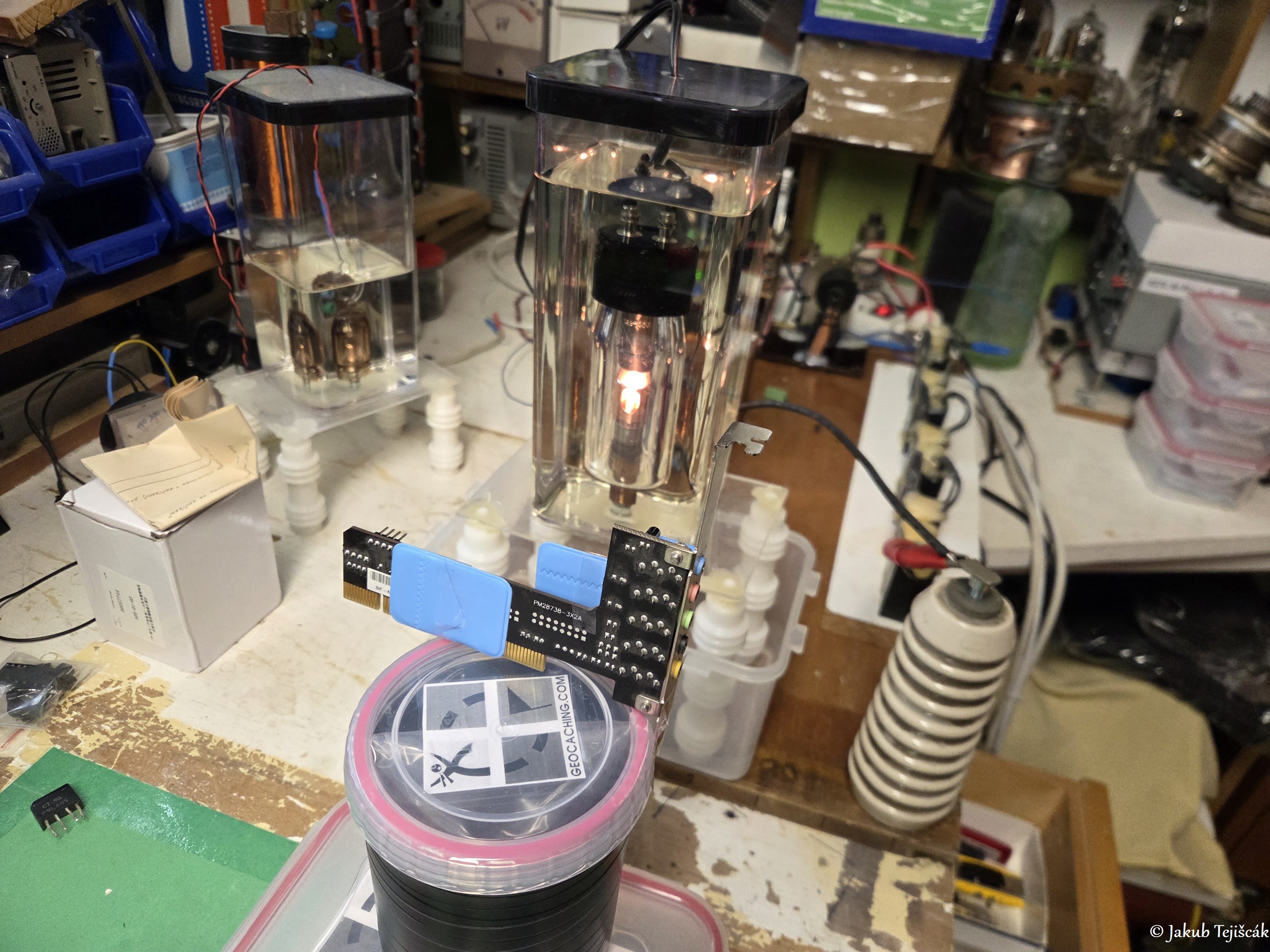

      Niekoľko fotiek z procesu röntgenovania. Najviac však povie video nižšie. Pri fotkách sú aj popisy. Dentálne RTG filmy 3x4cm s vývojkou sú kúpené z Číny. Prichytenie predmetov a umiestnenie filmov pred Chiranou vidieť pekne na fotkách. Ako podstavec pre filmy dobre poslúžili budúce geocaching krabičky :). Svietil som podľa röntgenovaných predmetov niekde medzi 45 – 60kV pri prúde okolo 1mA. Žeravenie vlákna Chirany som mal na 4,08V. Napätie a prúd píšem len približne, pretože pri röntgenovaní som už napätie nemeral a nastavoval od oka na autotransformátore, kde som si s fixkou popísal značky. Presne som nastavil len žeravenie vlákna. Už som mal odhad, ako nastaviť prípadne som pokusne spravil viac snímkov predmetu. Niektoré predmety mi vyšli pekne na prvý pokus a niektoré som musel skúšať na viackrát nielen pri rôznom napätí, ale aj odhadnúť čas expozície. Expozícia filmov bola podľa predmetov od zlomku sekundy až po niekoľko sekúnd v závislosti od materiálov a hlavne kovov.

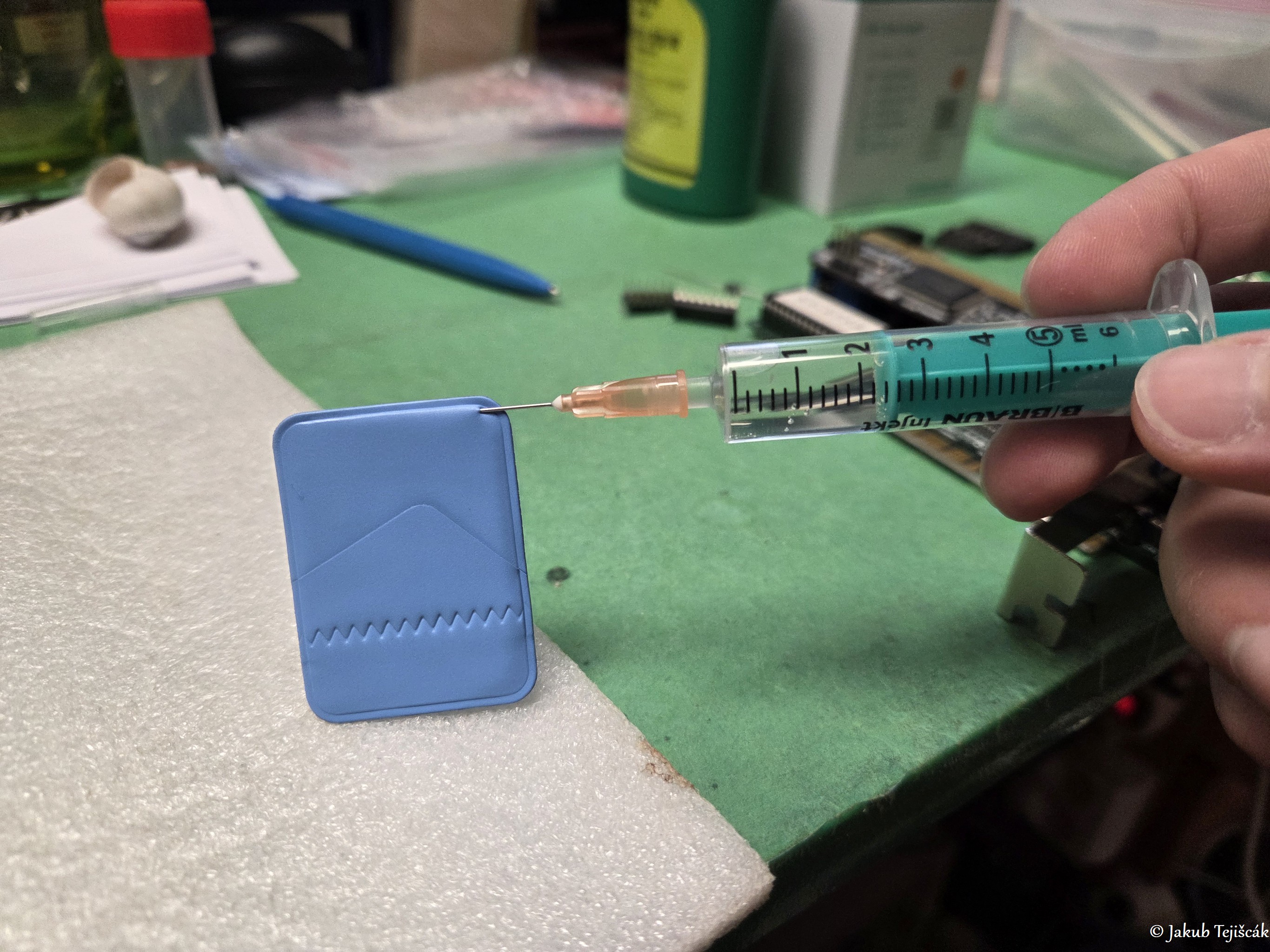

      Pre vyvolanie filmu dávam 2,4ml vývojky v striekačke s injekčnou ihlou 0,5x16mm (oranžová), 90 sekúnd poriadneho stláčania po celom povrchu filmu, potom vybrať a umyť pod vlažnou tečúcou vodou. Umývať povrch pod vodou aspoň 1min pre odstránenie zvyšku chémie a gélu, vysušiť film pod uhlom na stojato, potom ho otočiť, dosušiť a hotovo.

RTG snímky a video

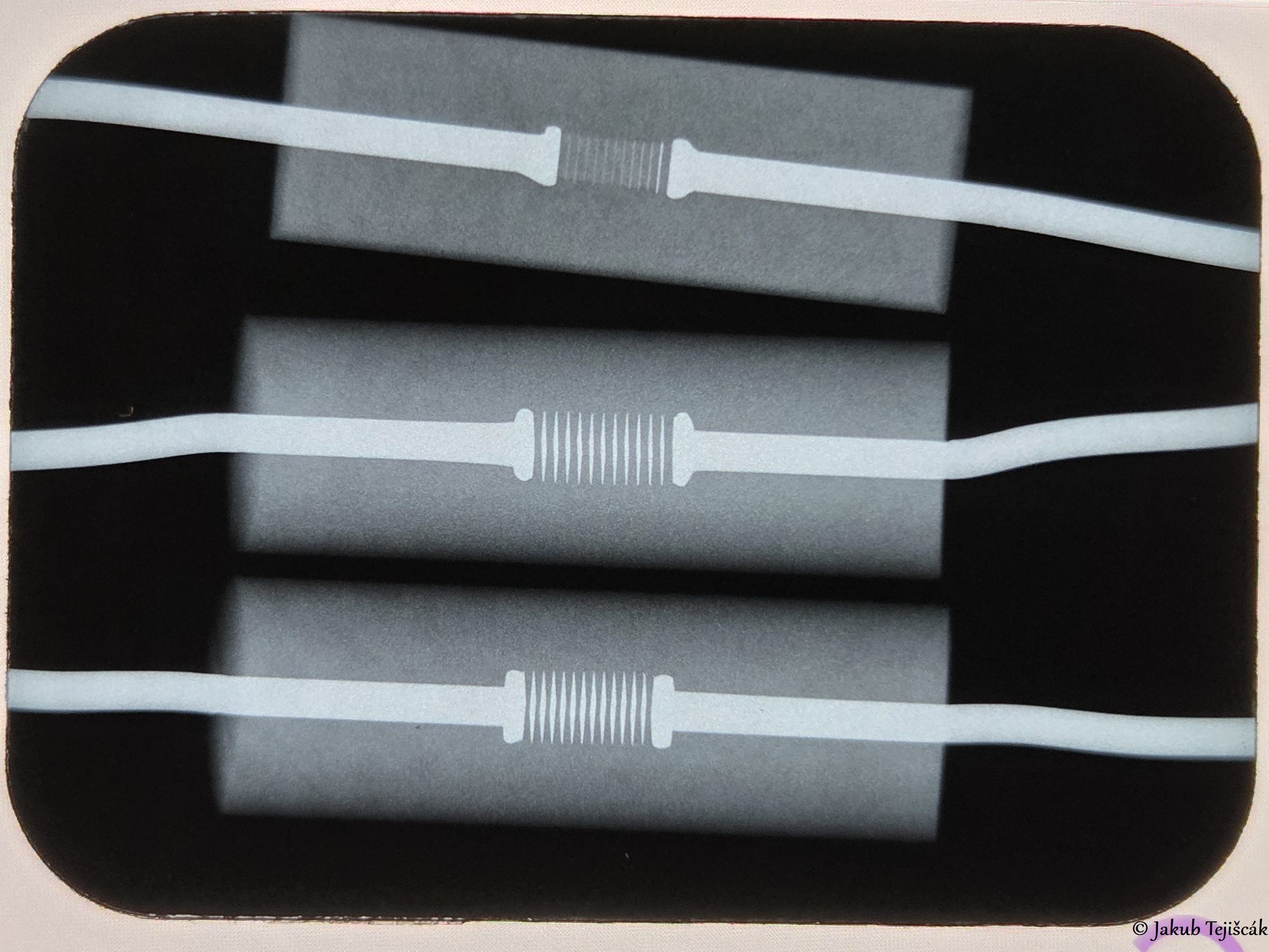

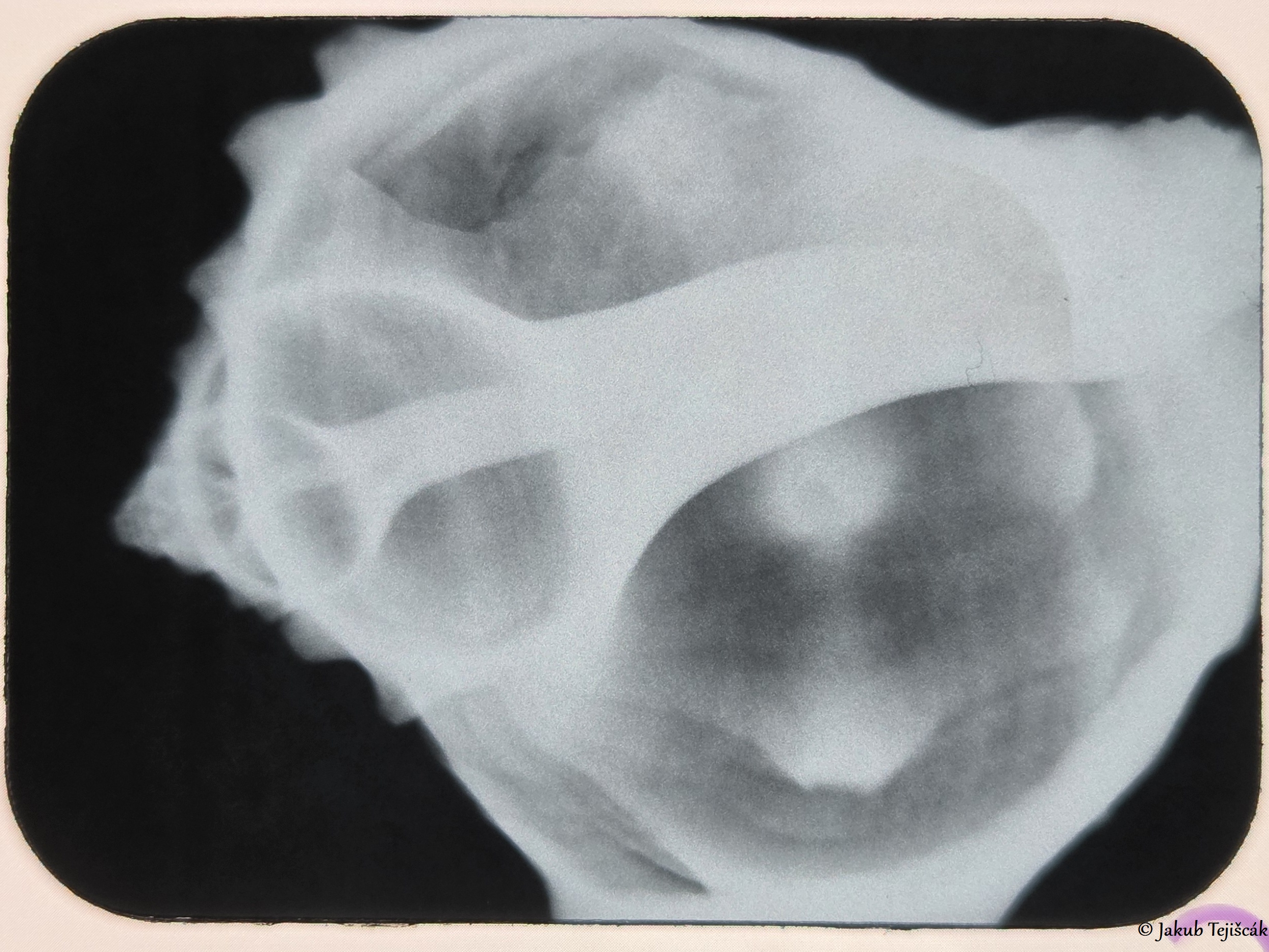

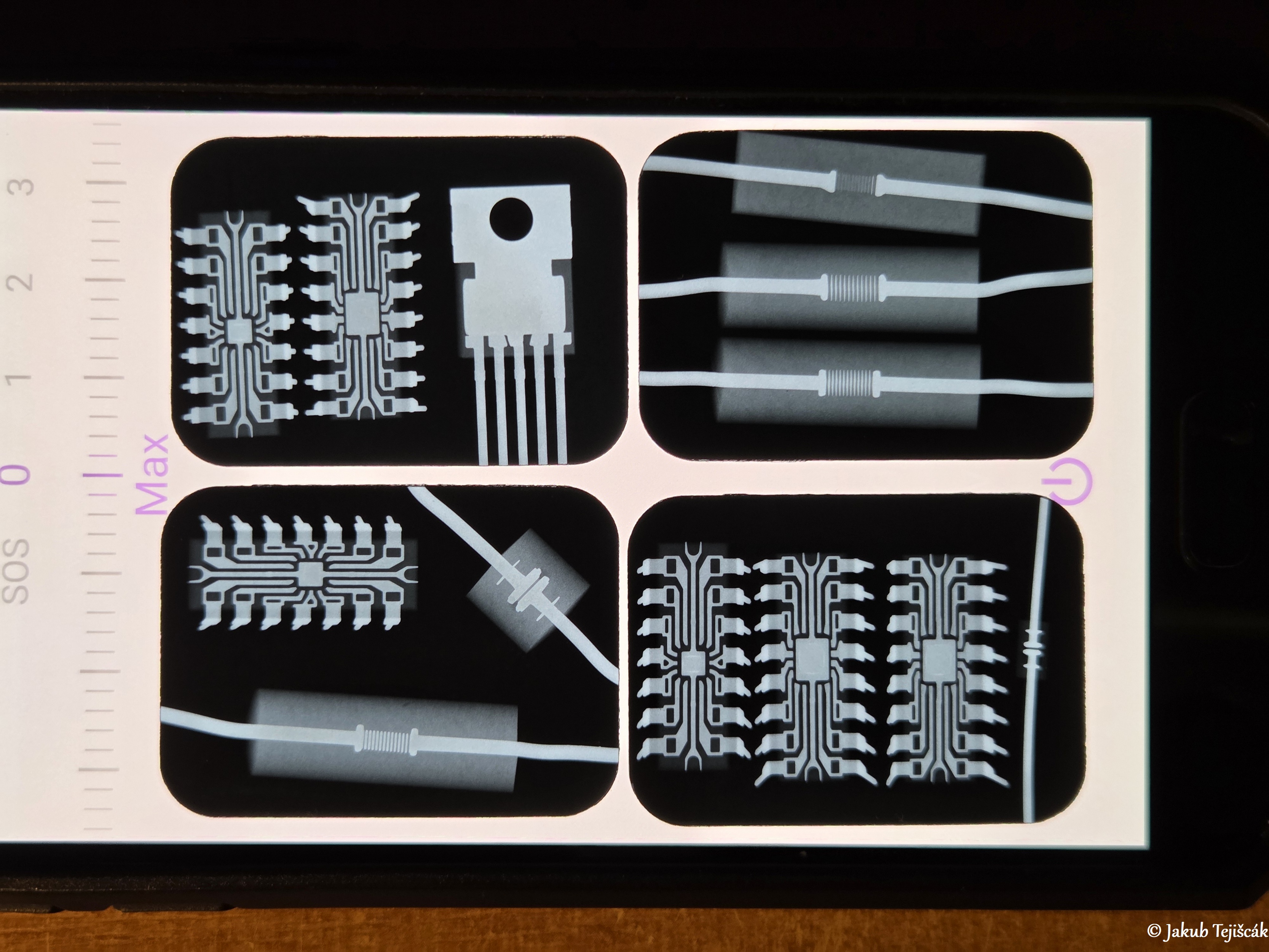

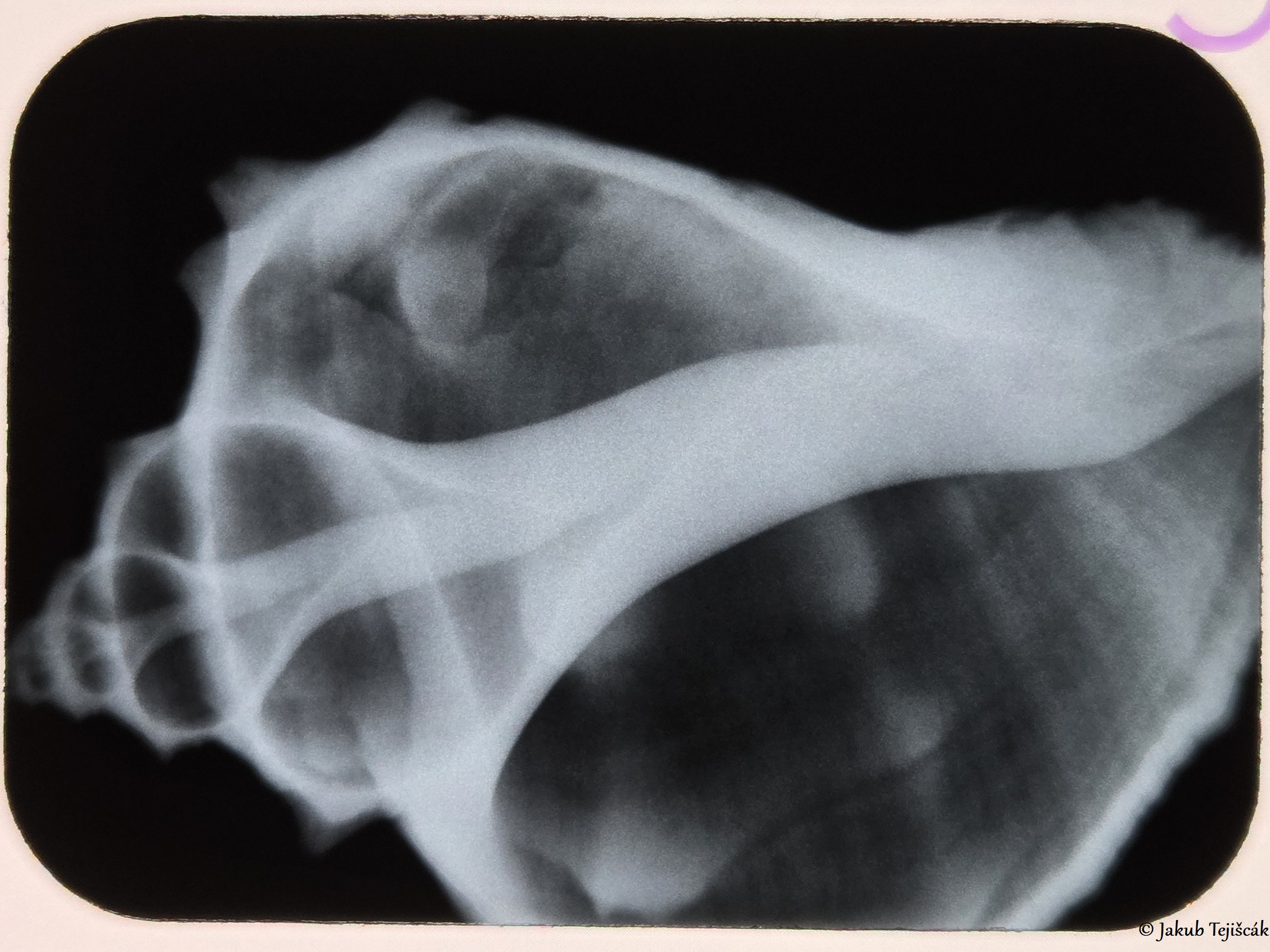

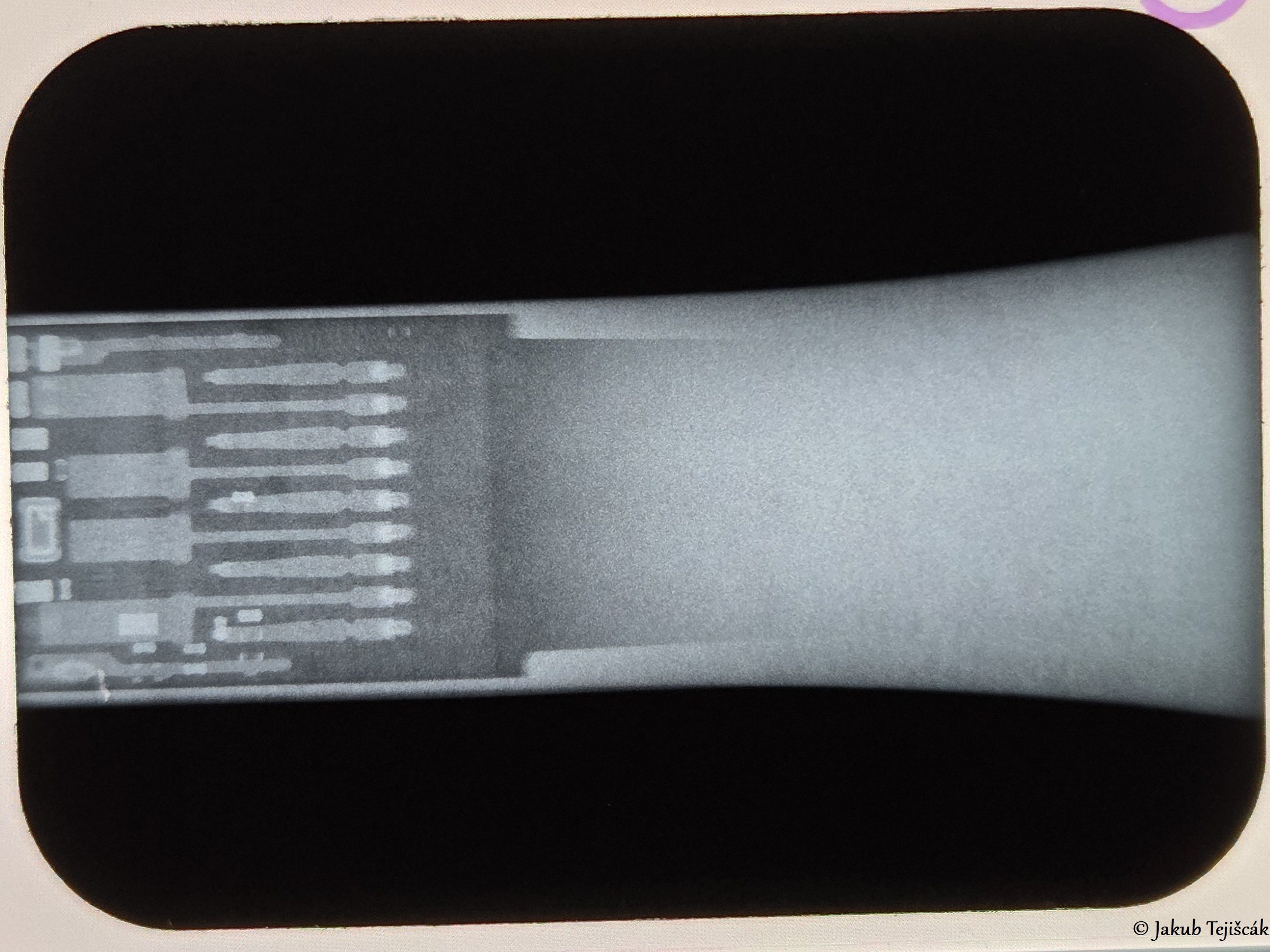

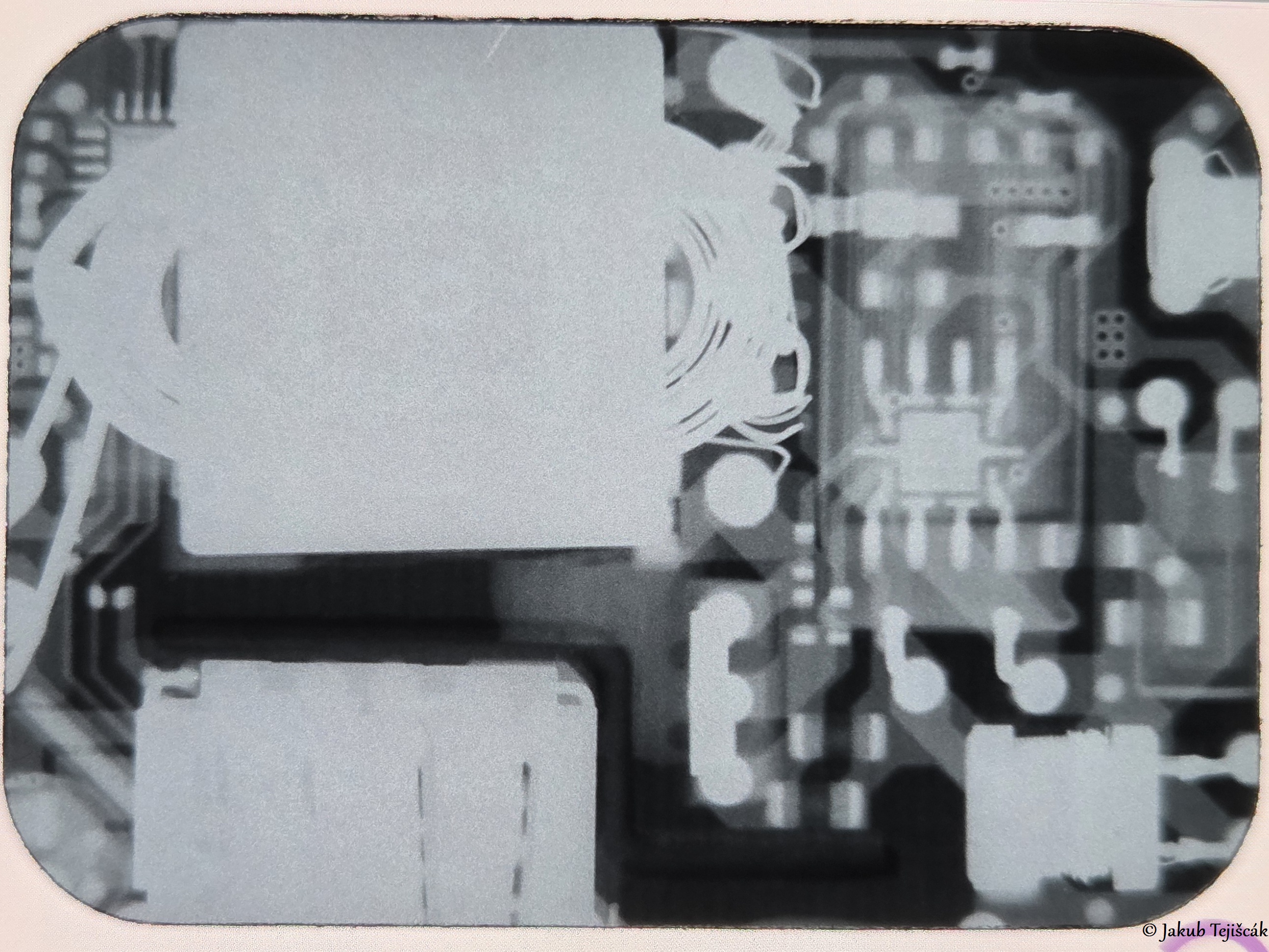

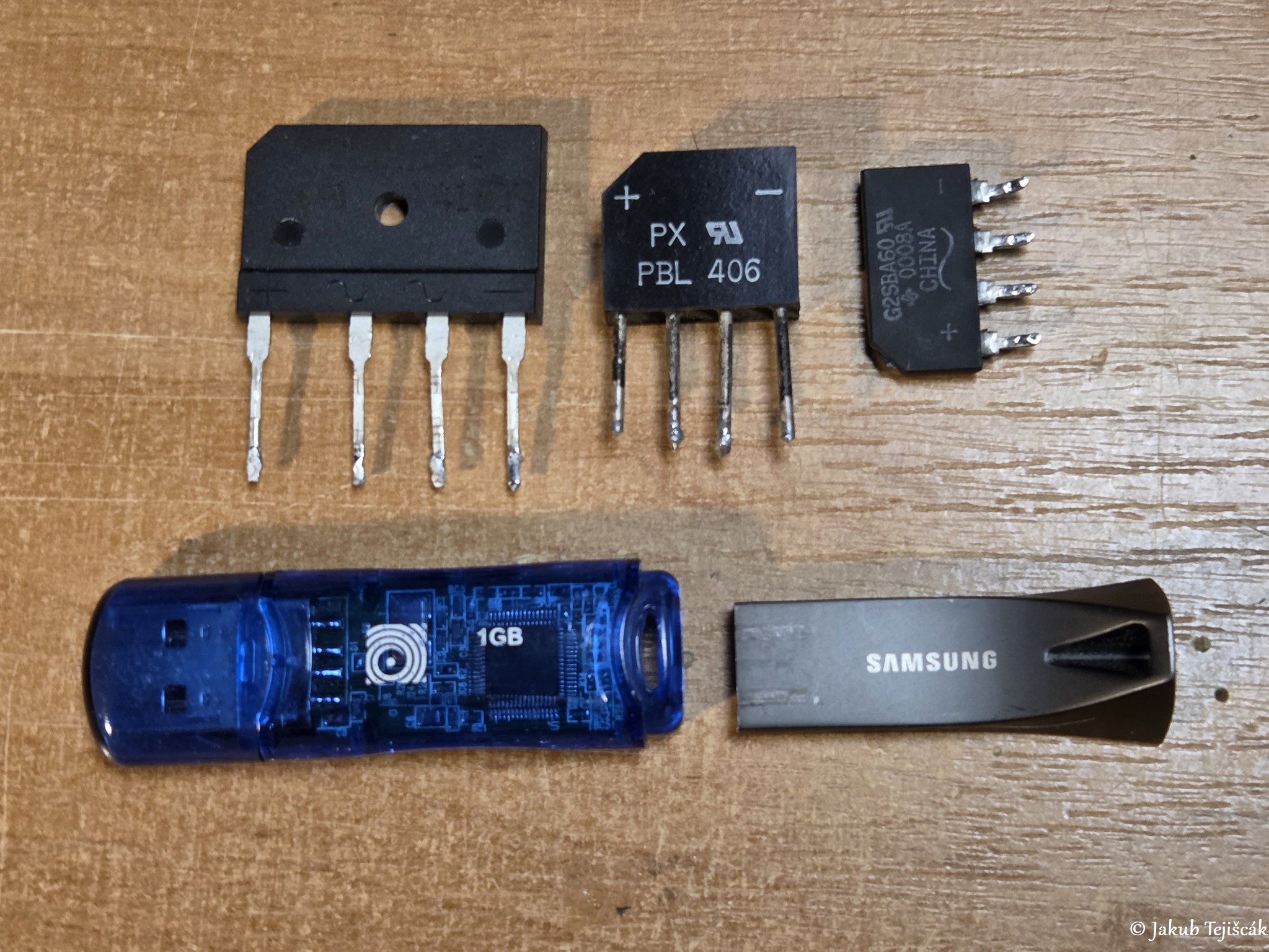

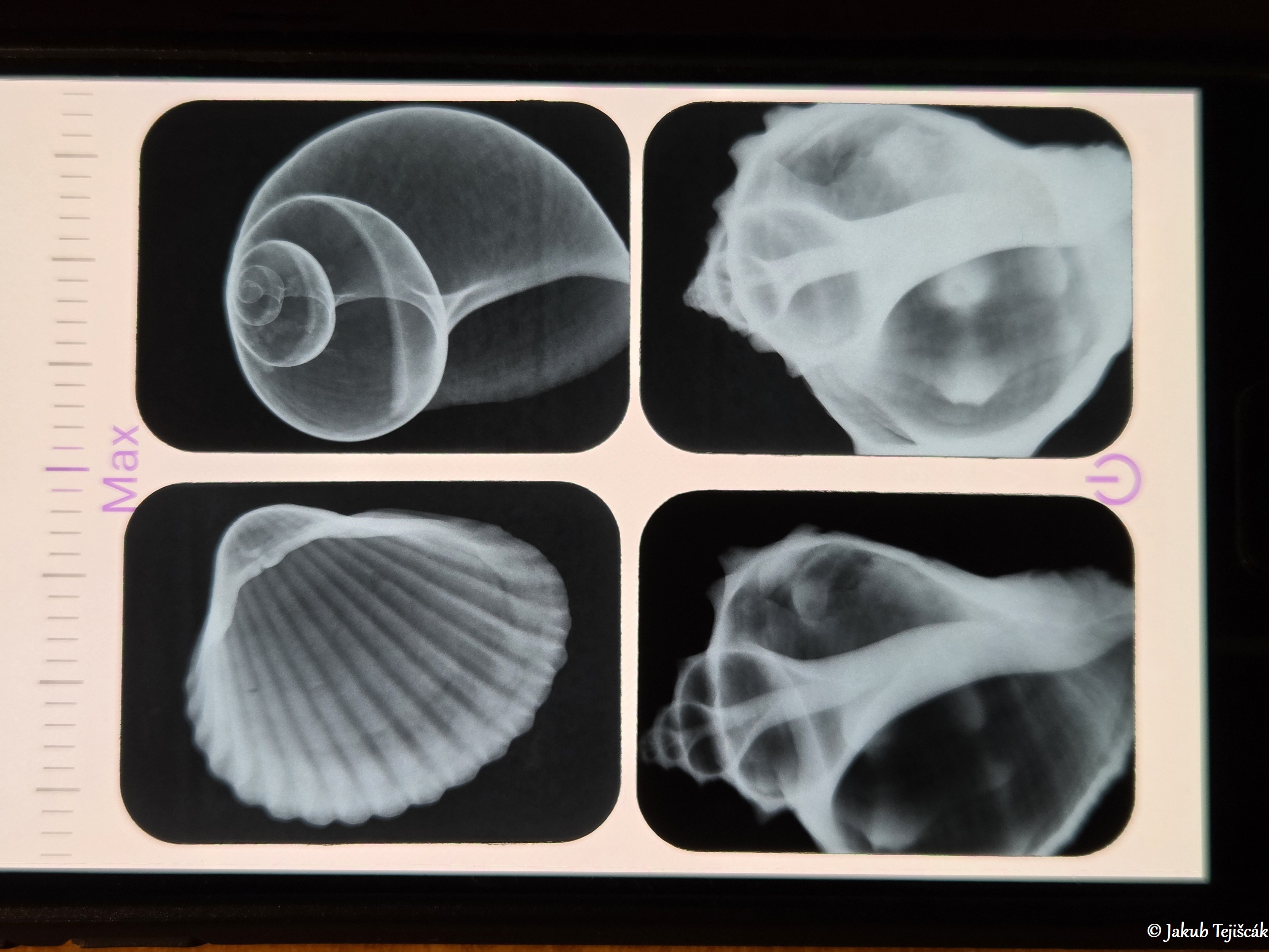

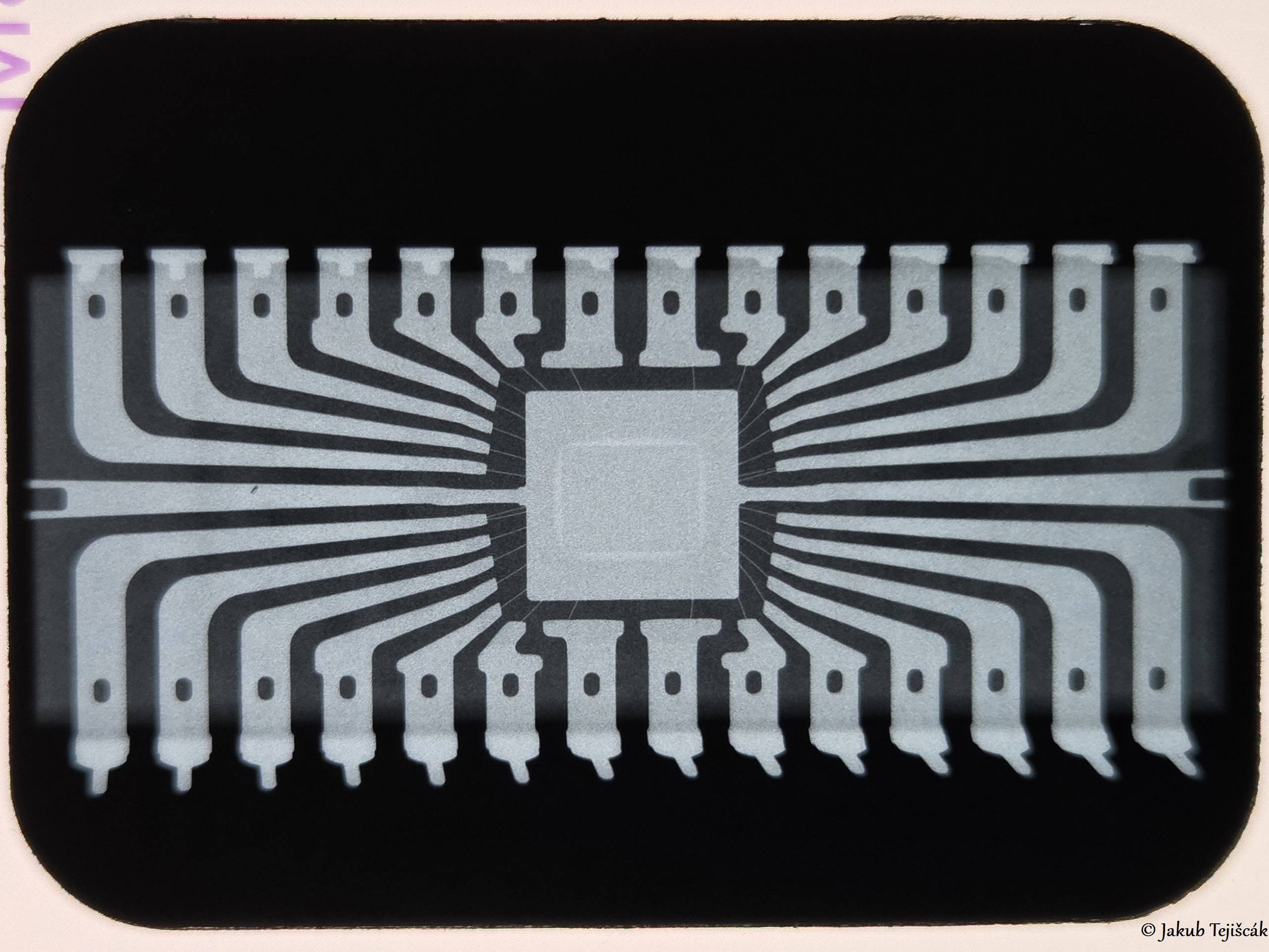

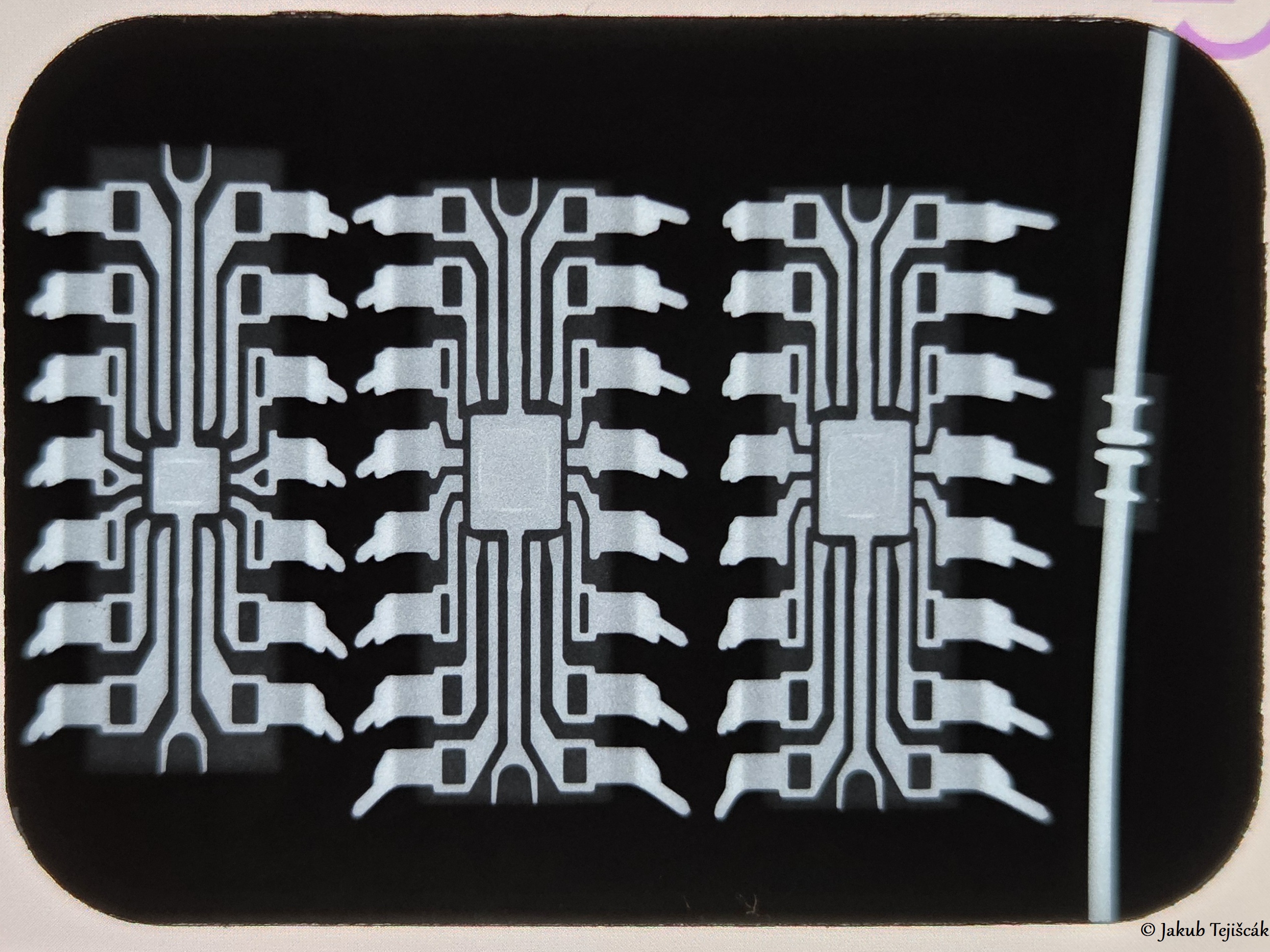

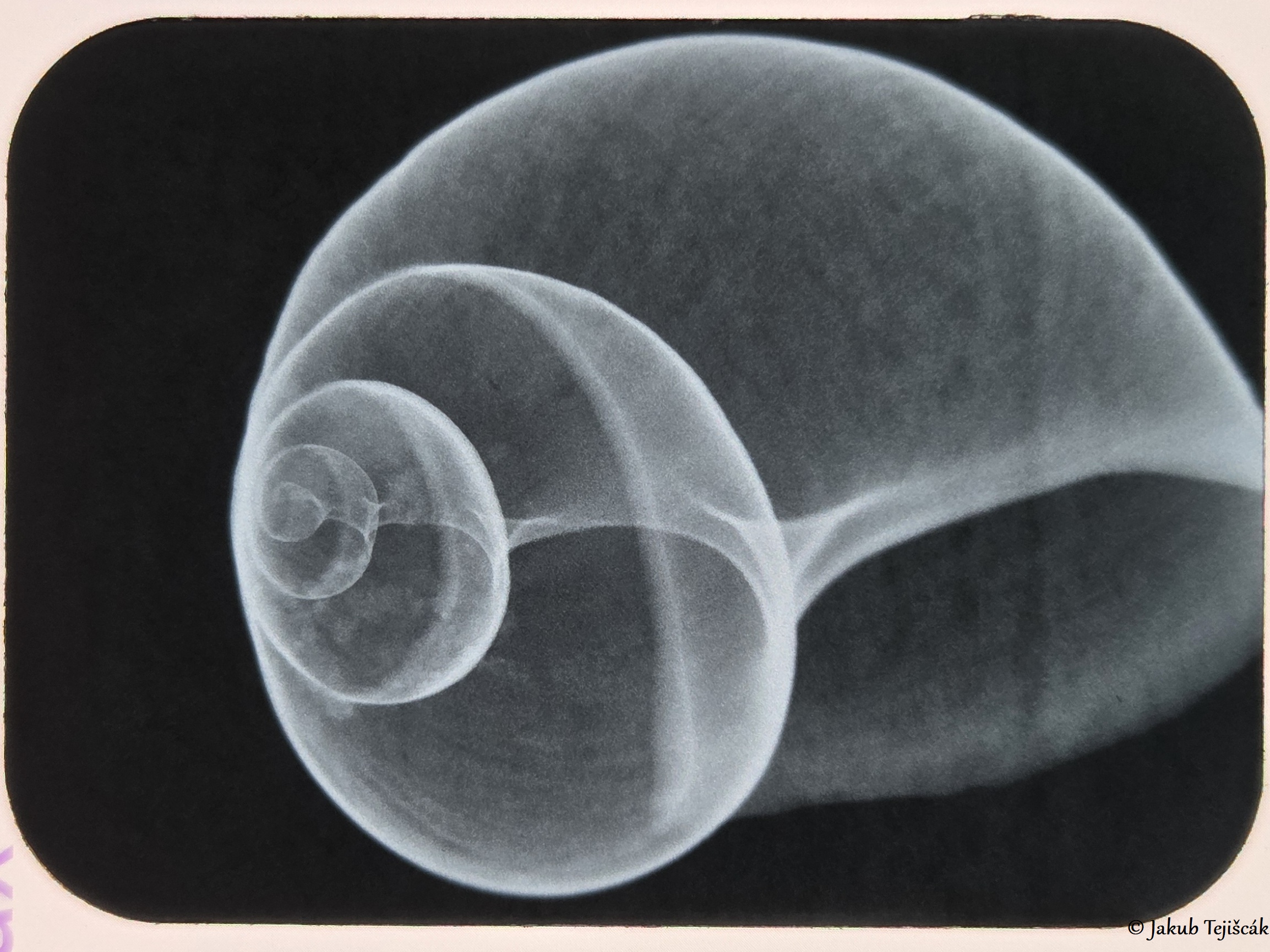

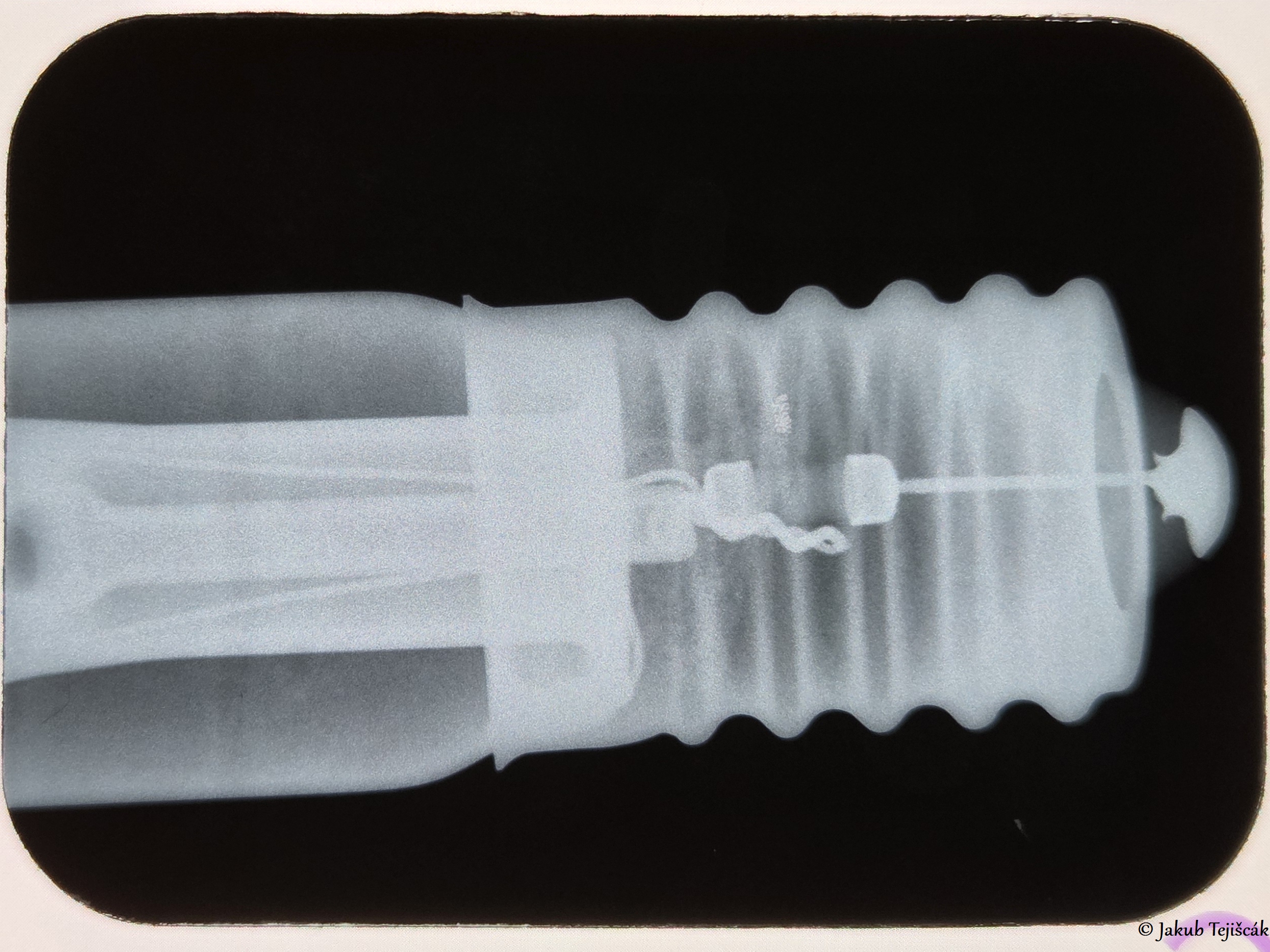

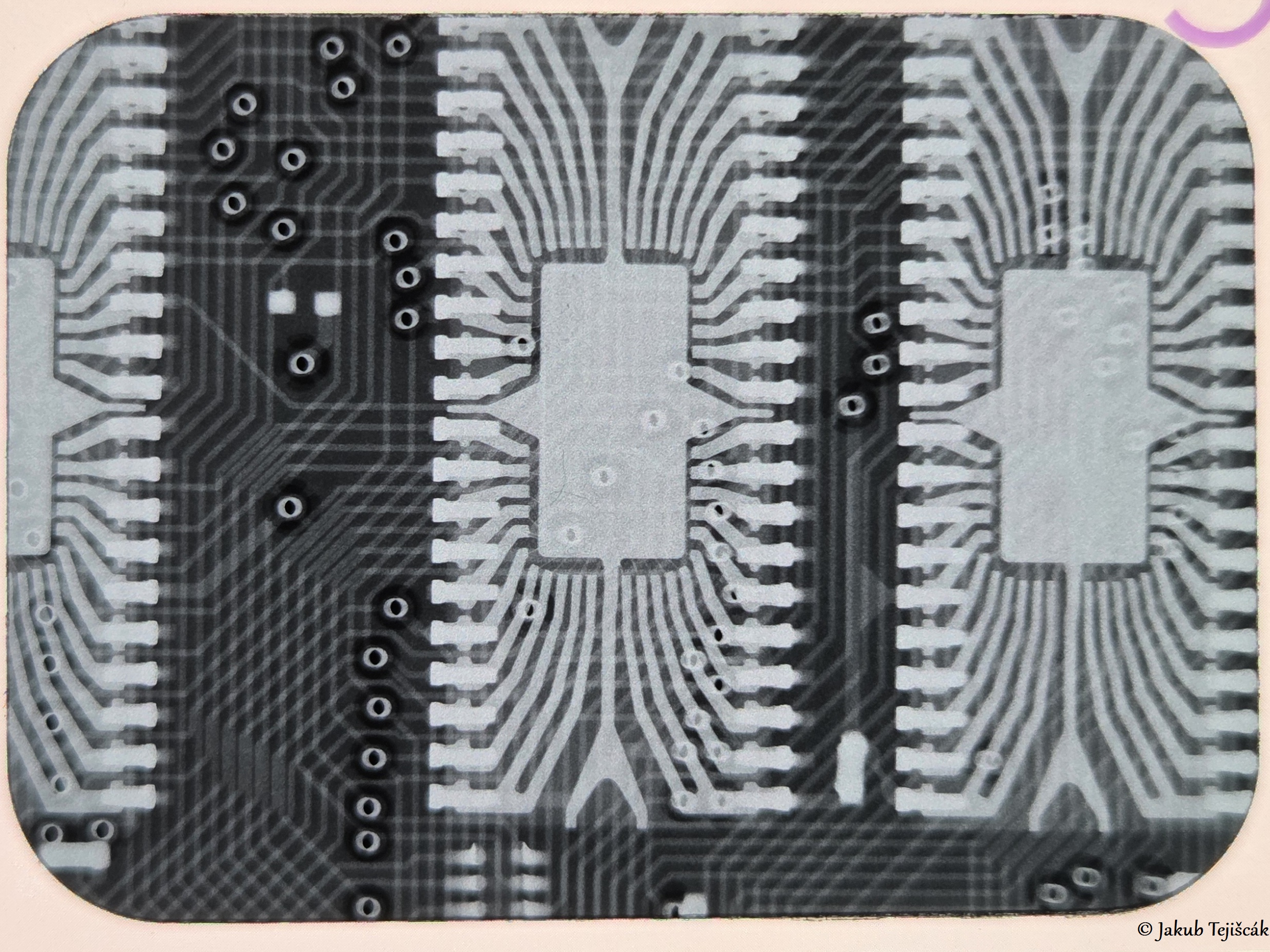

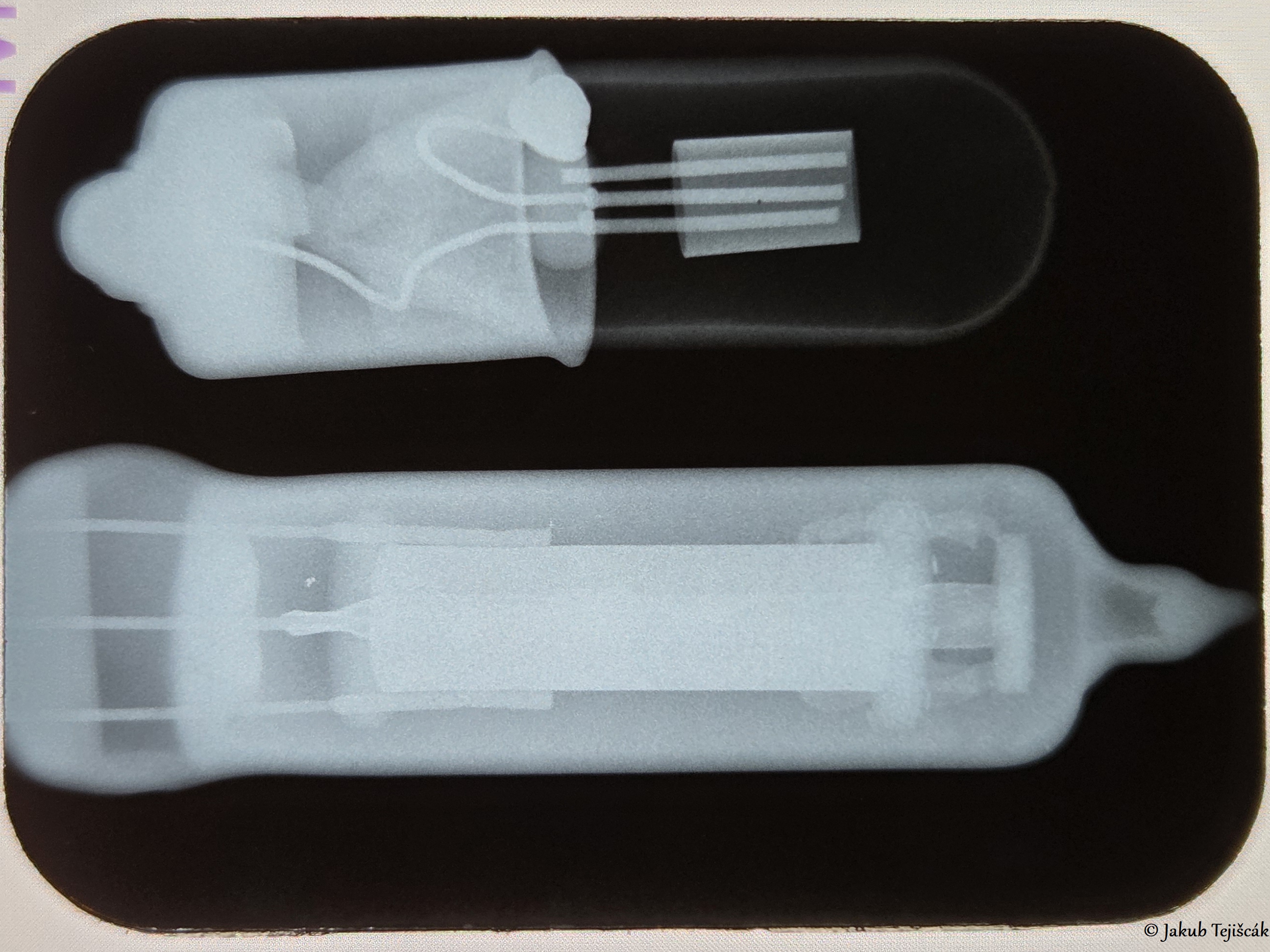

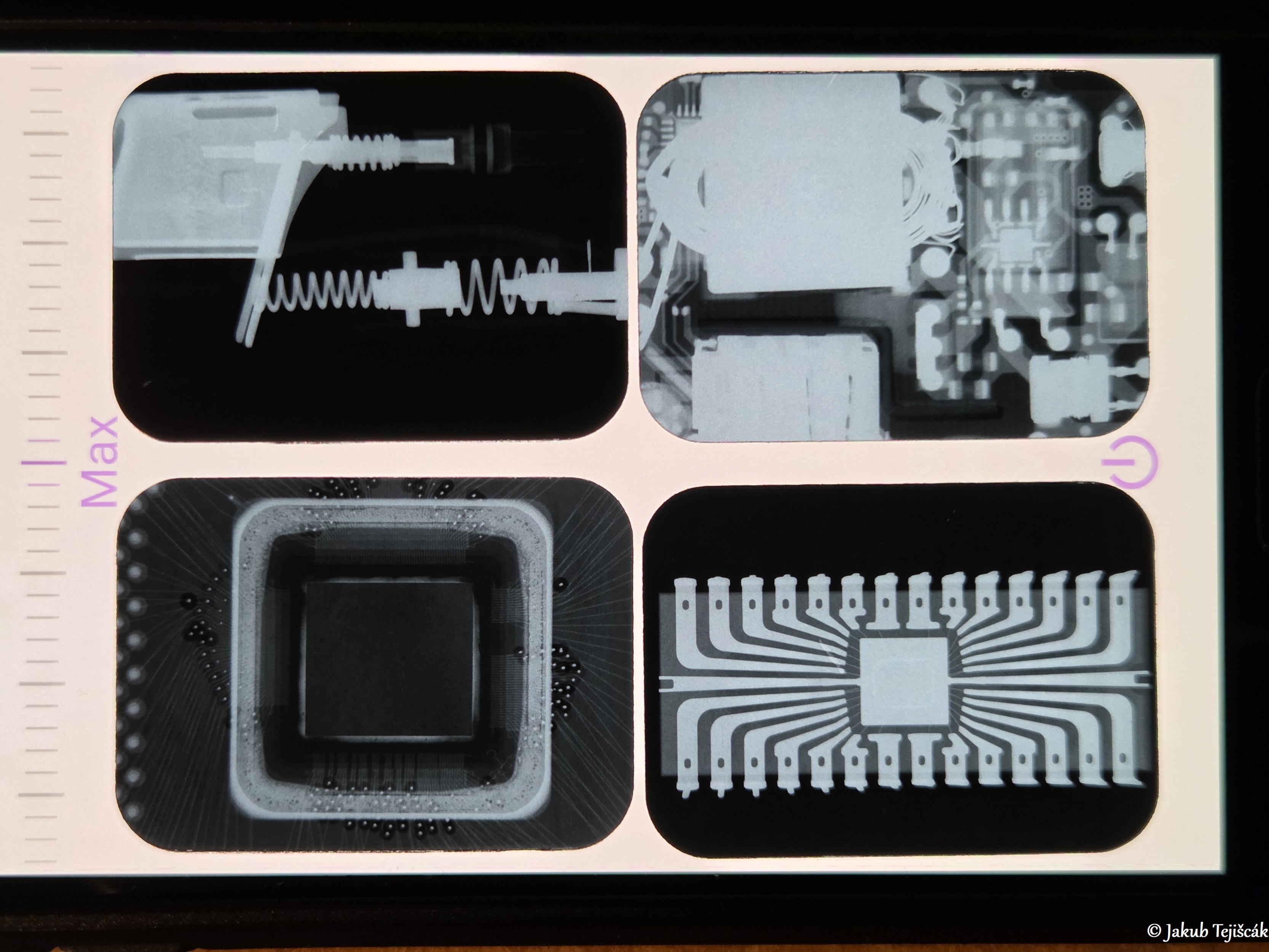

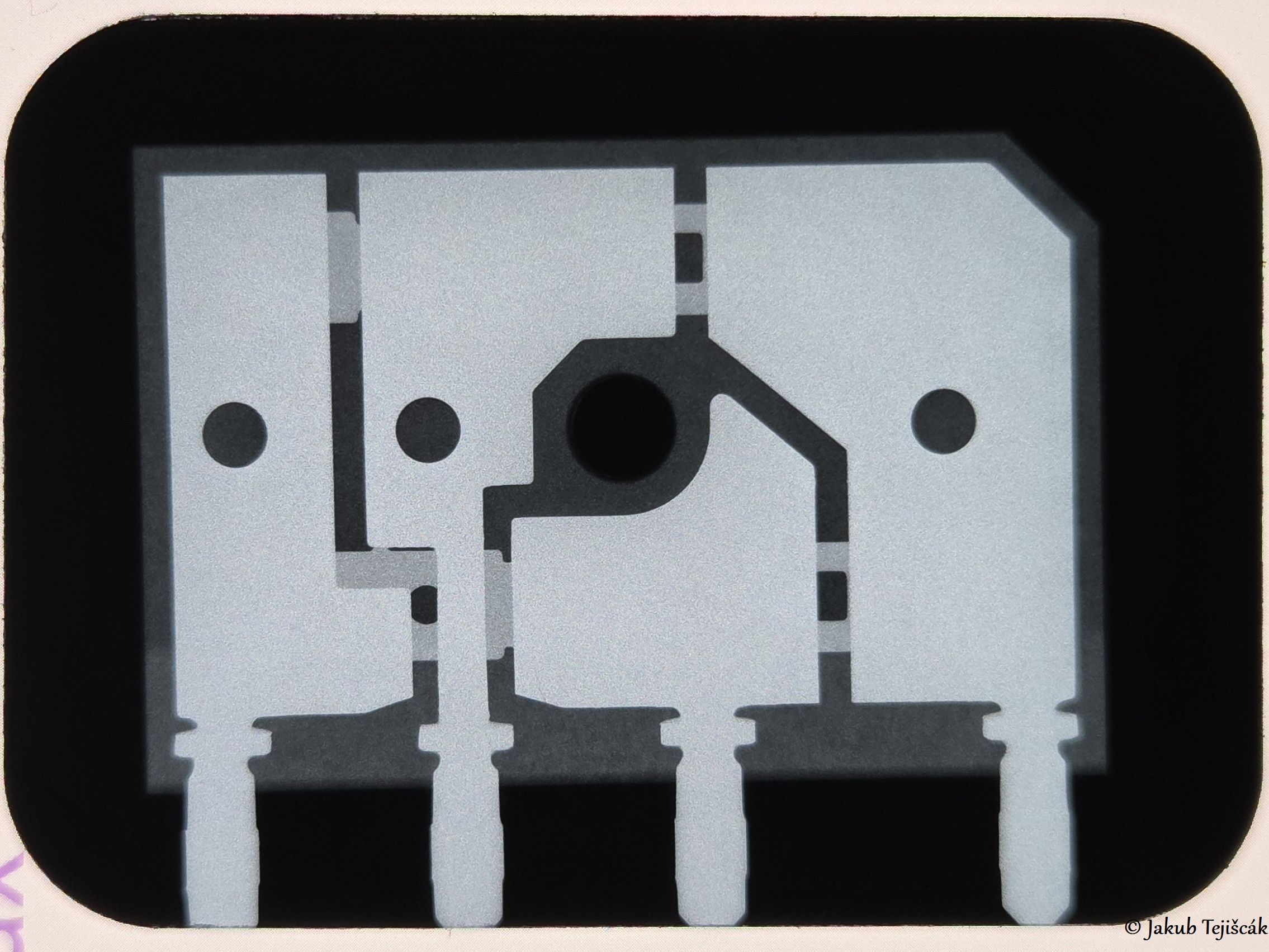

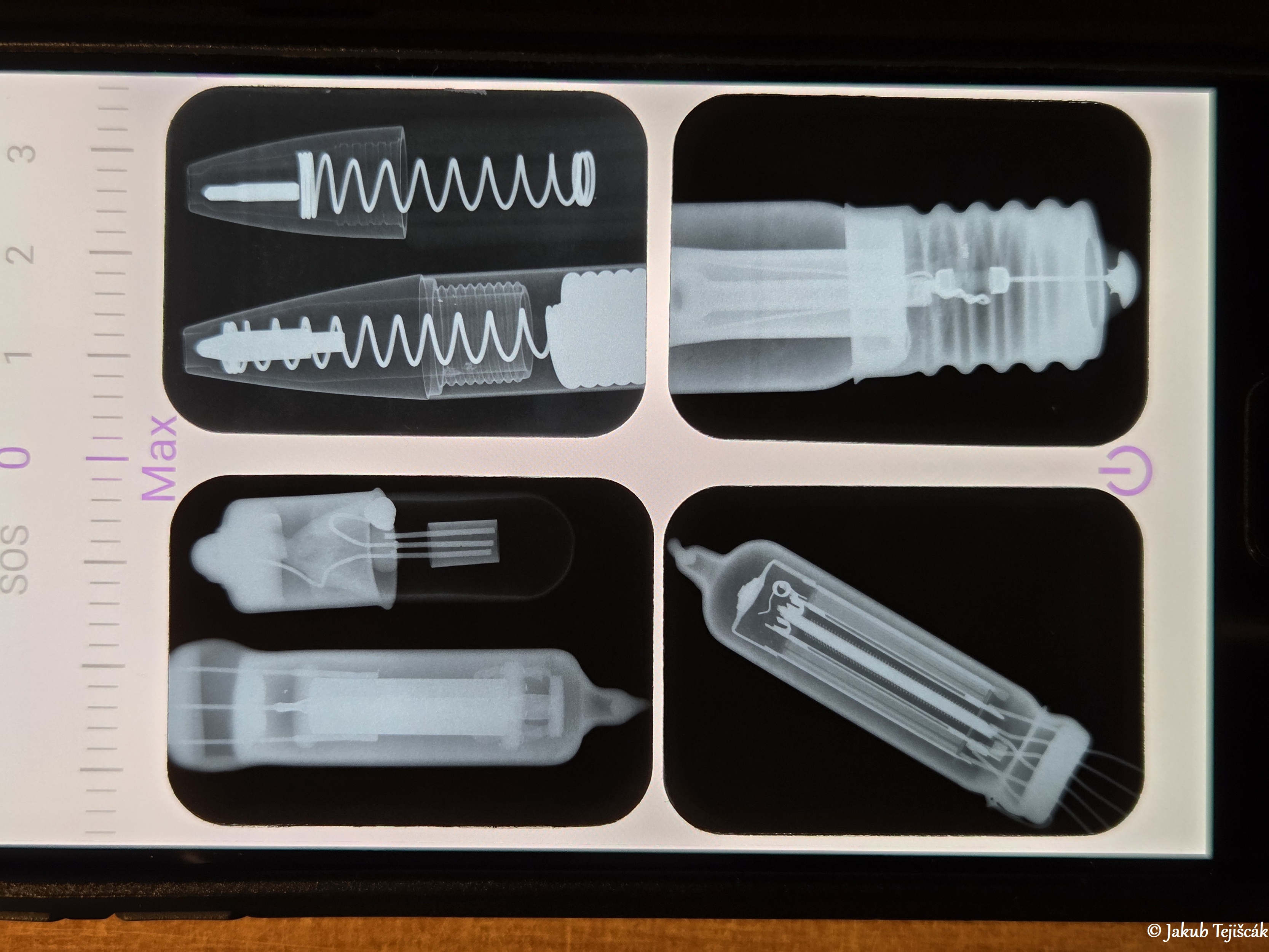

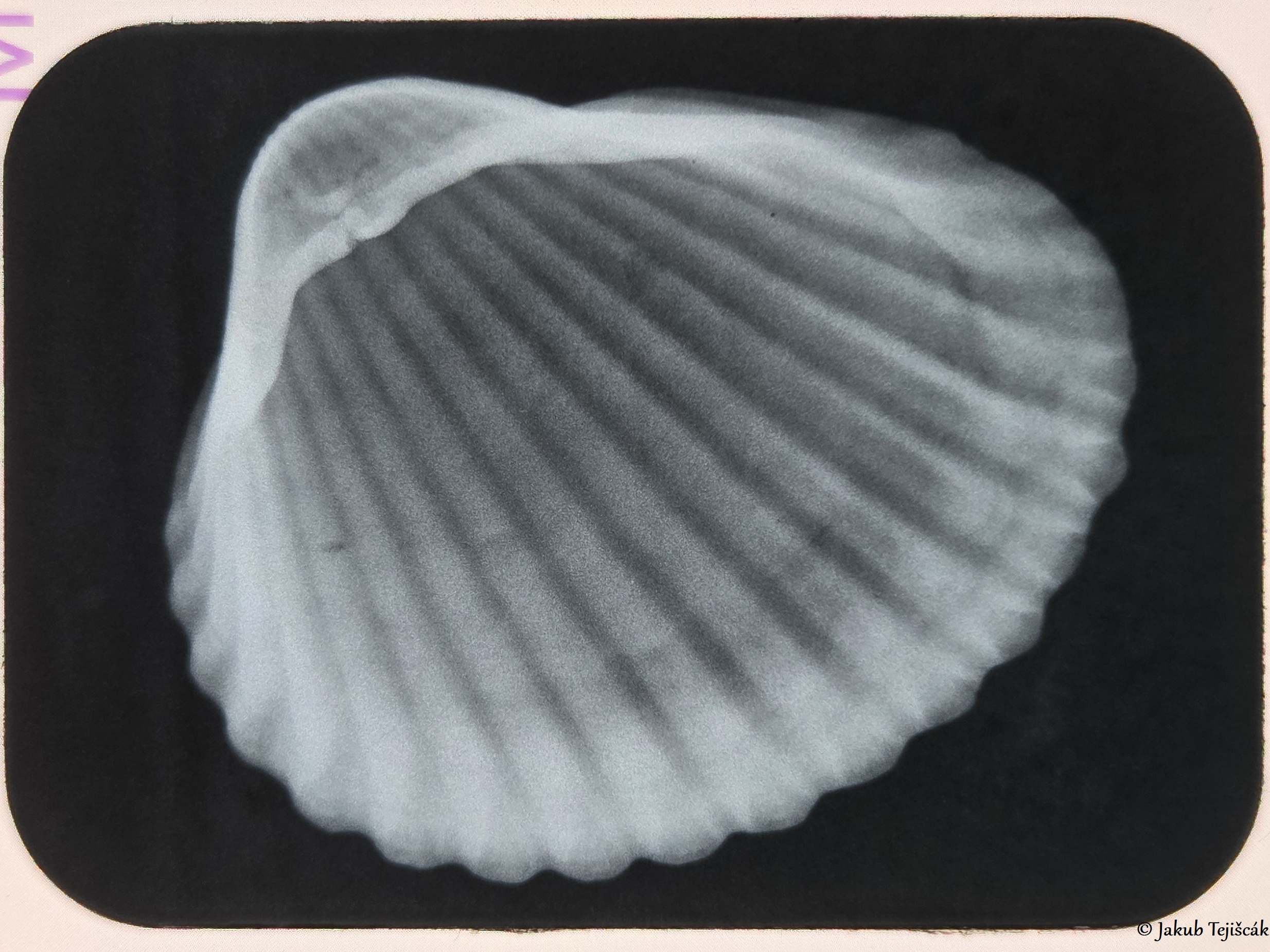

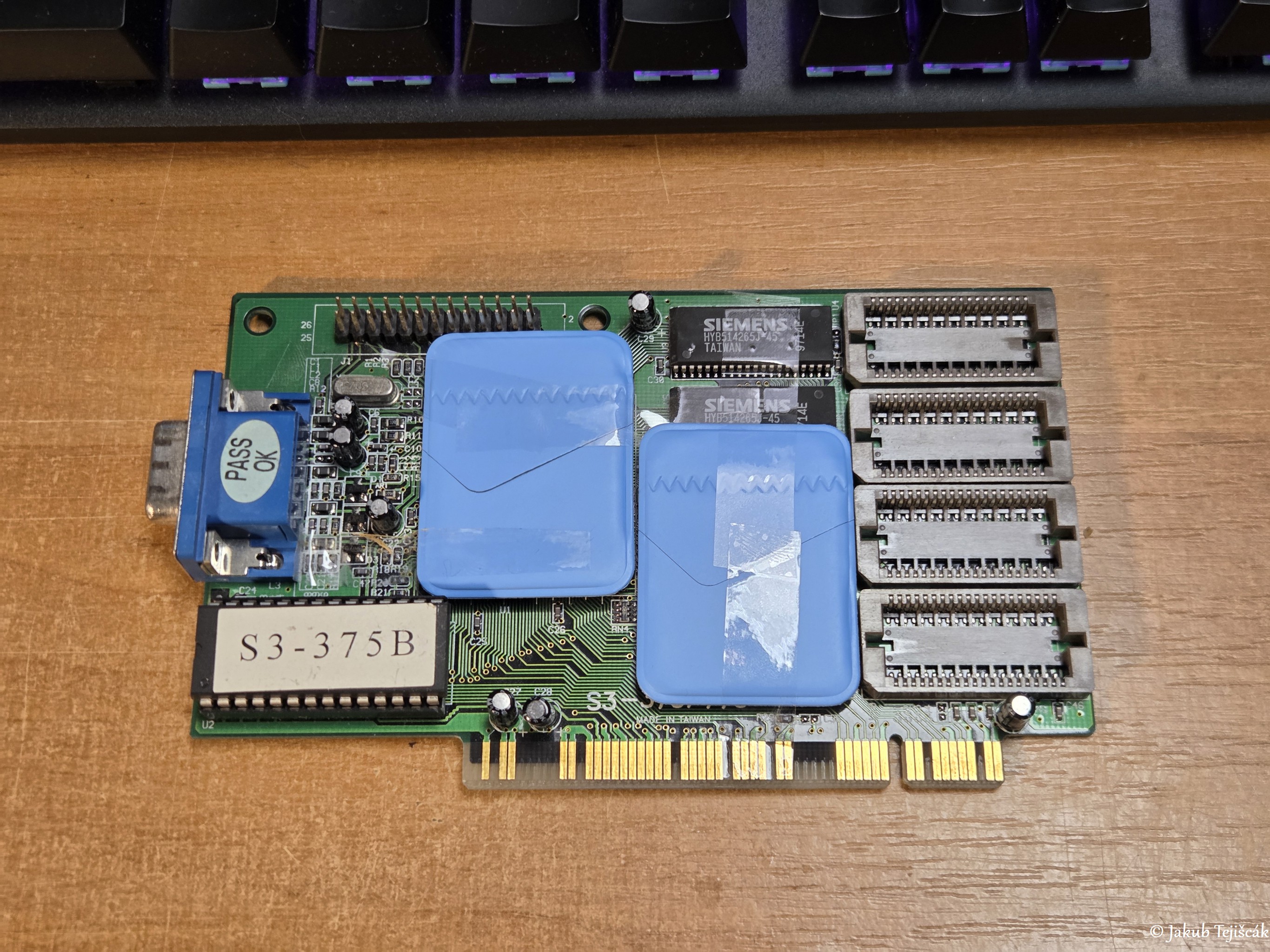

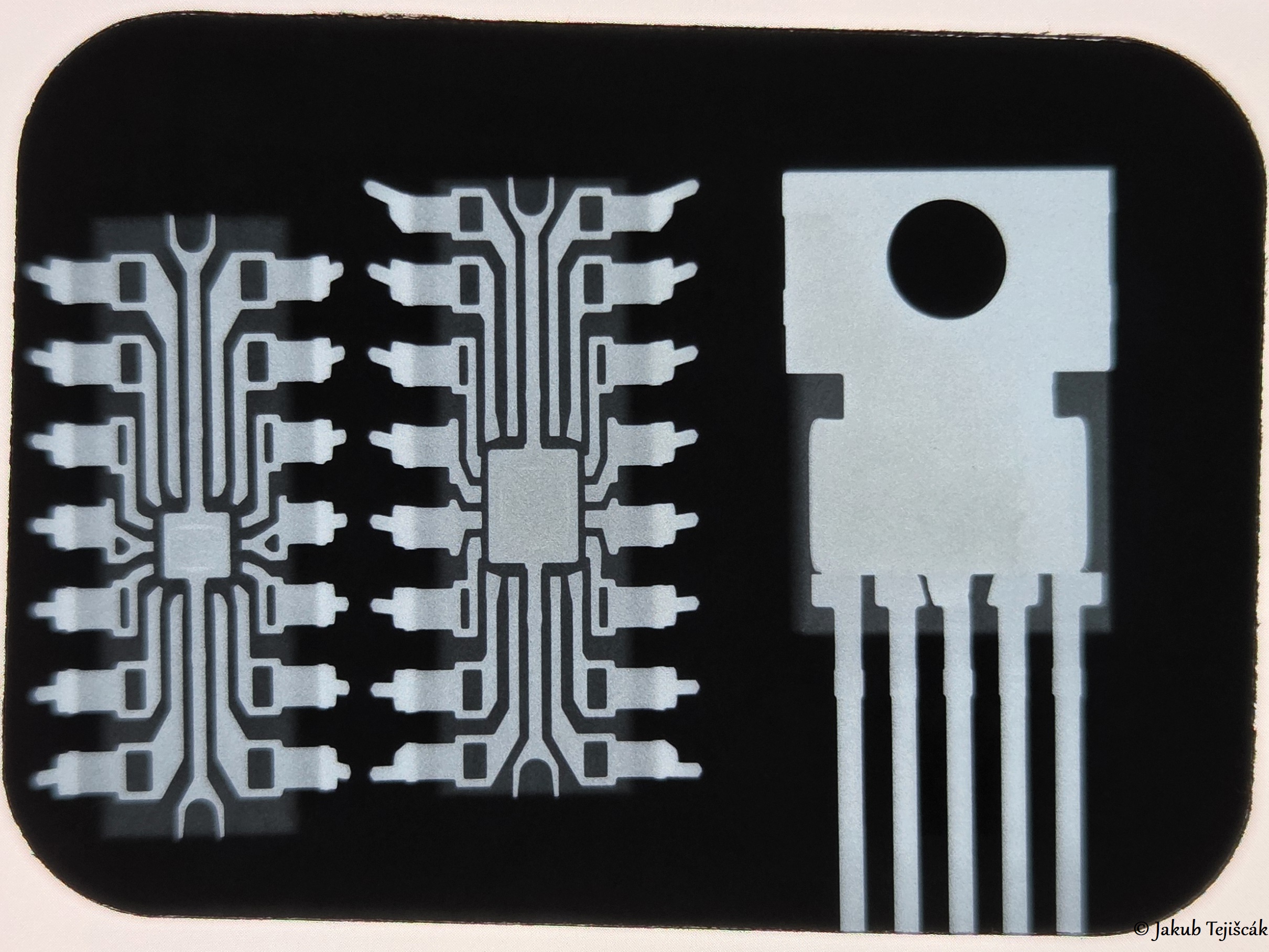

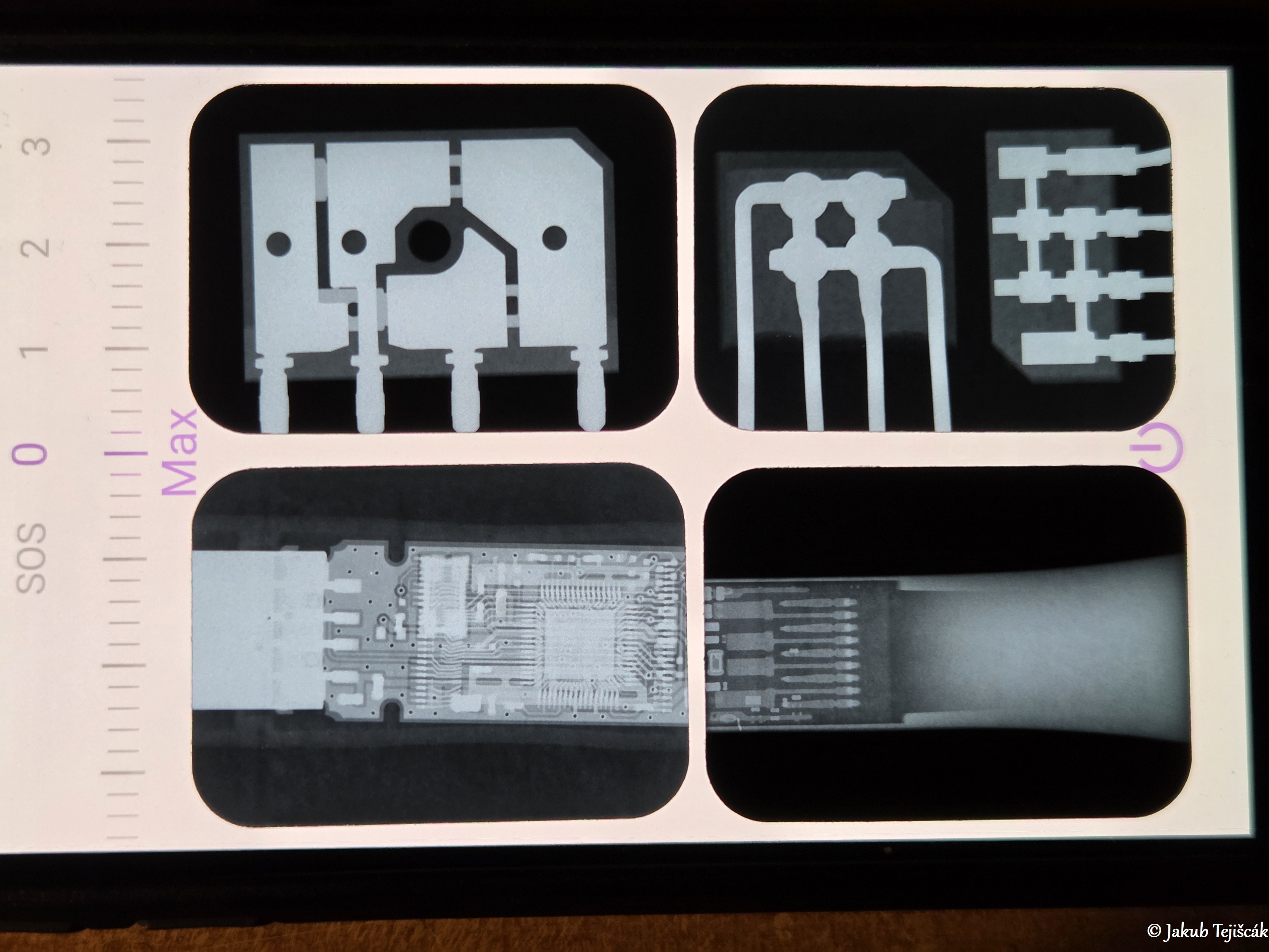

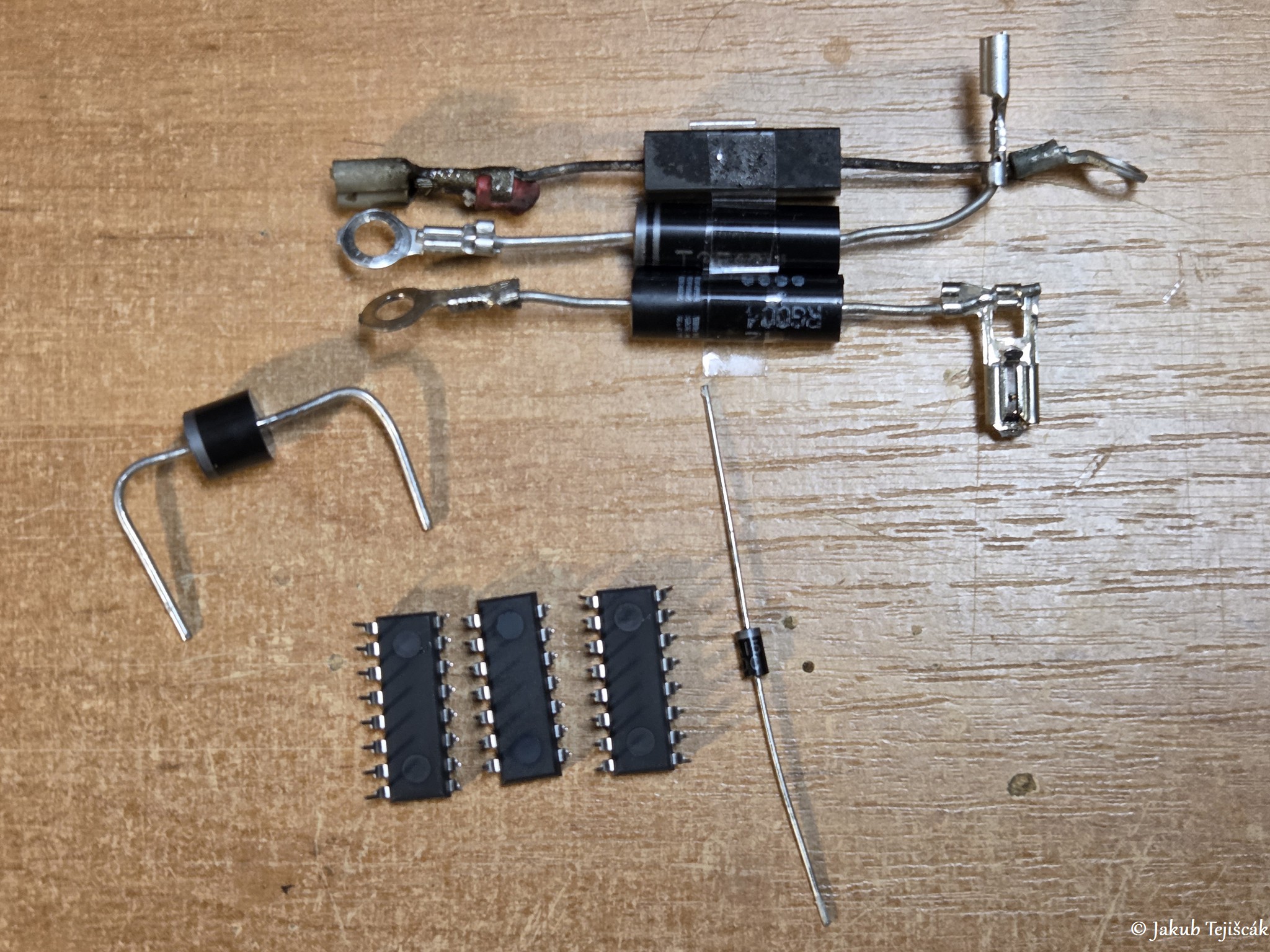

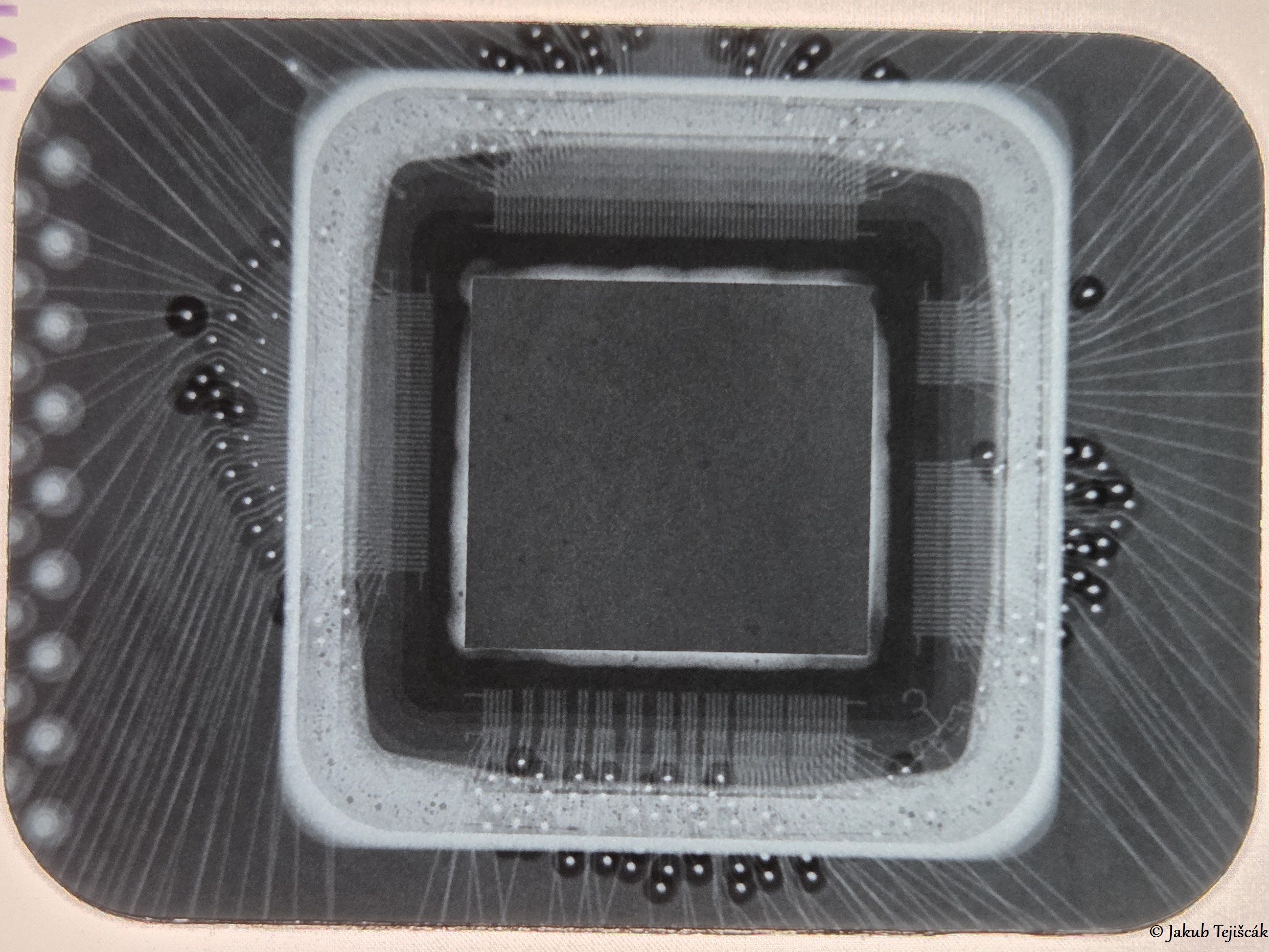

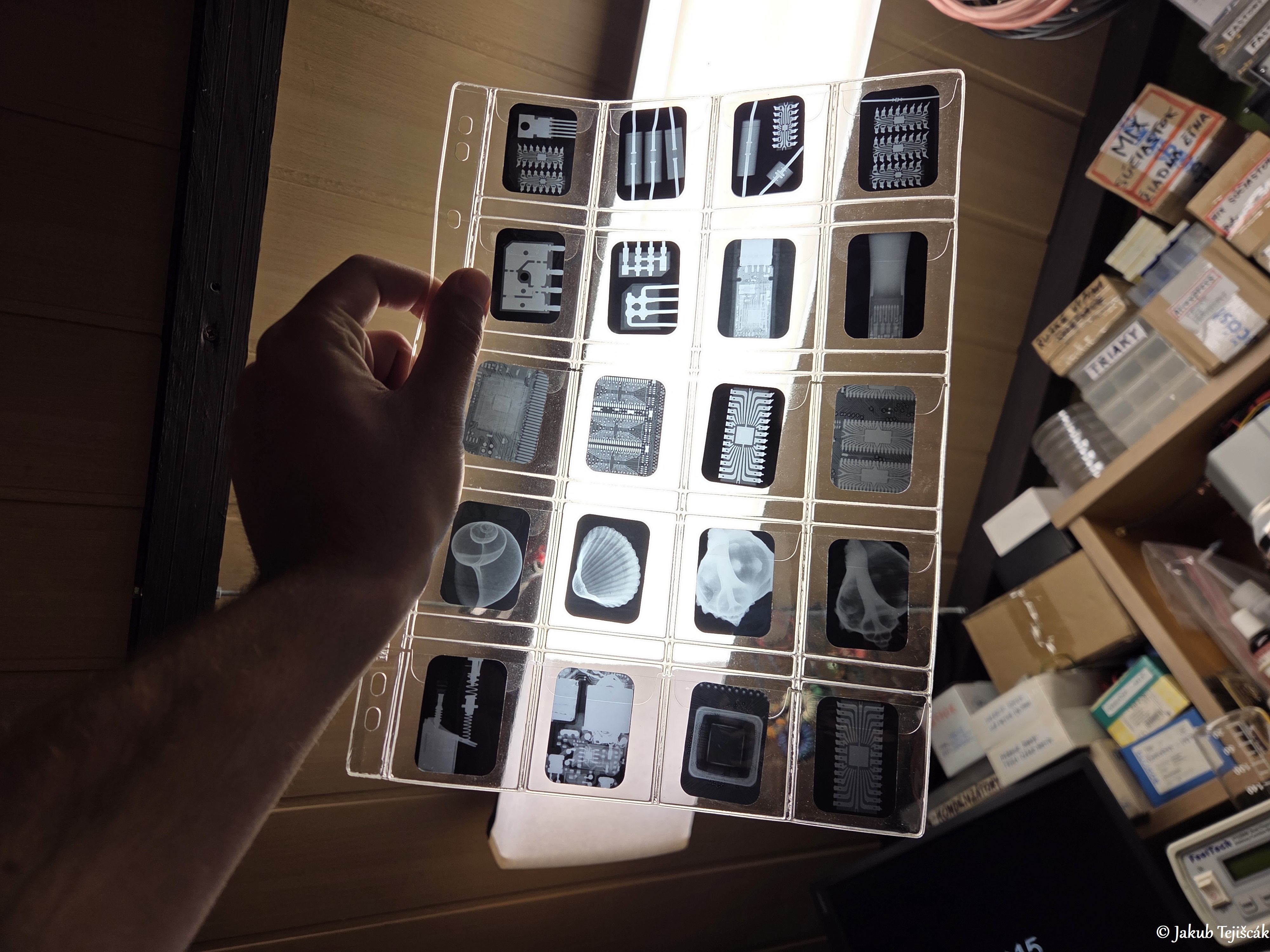

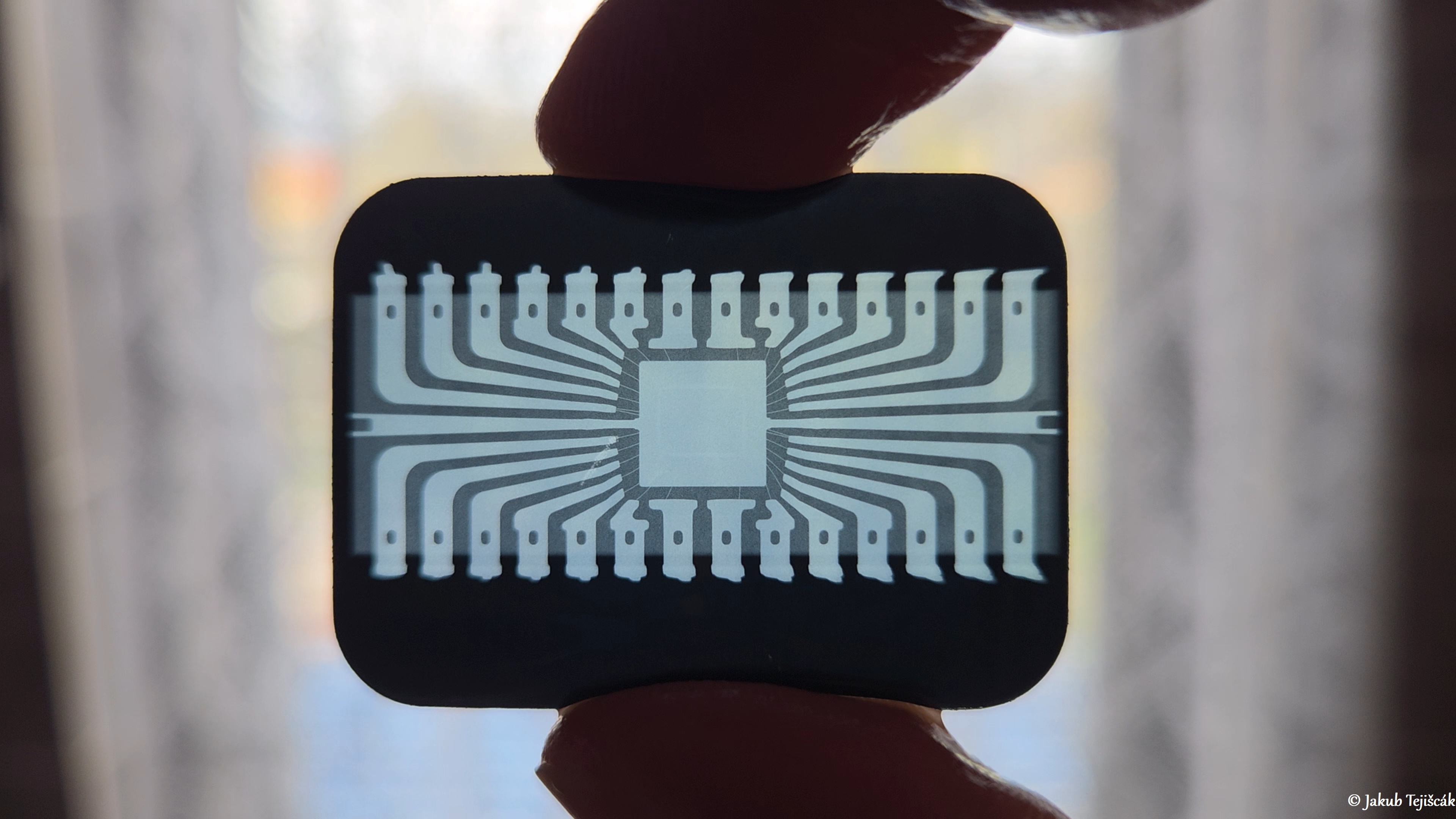

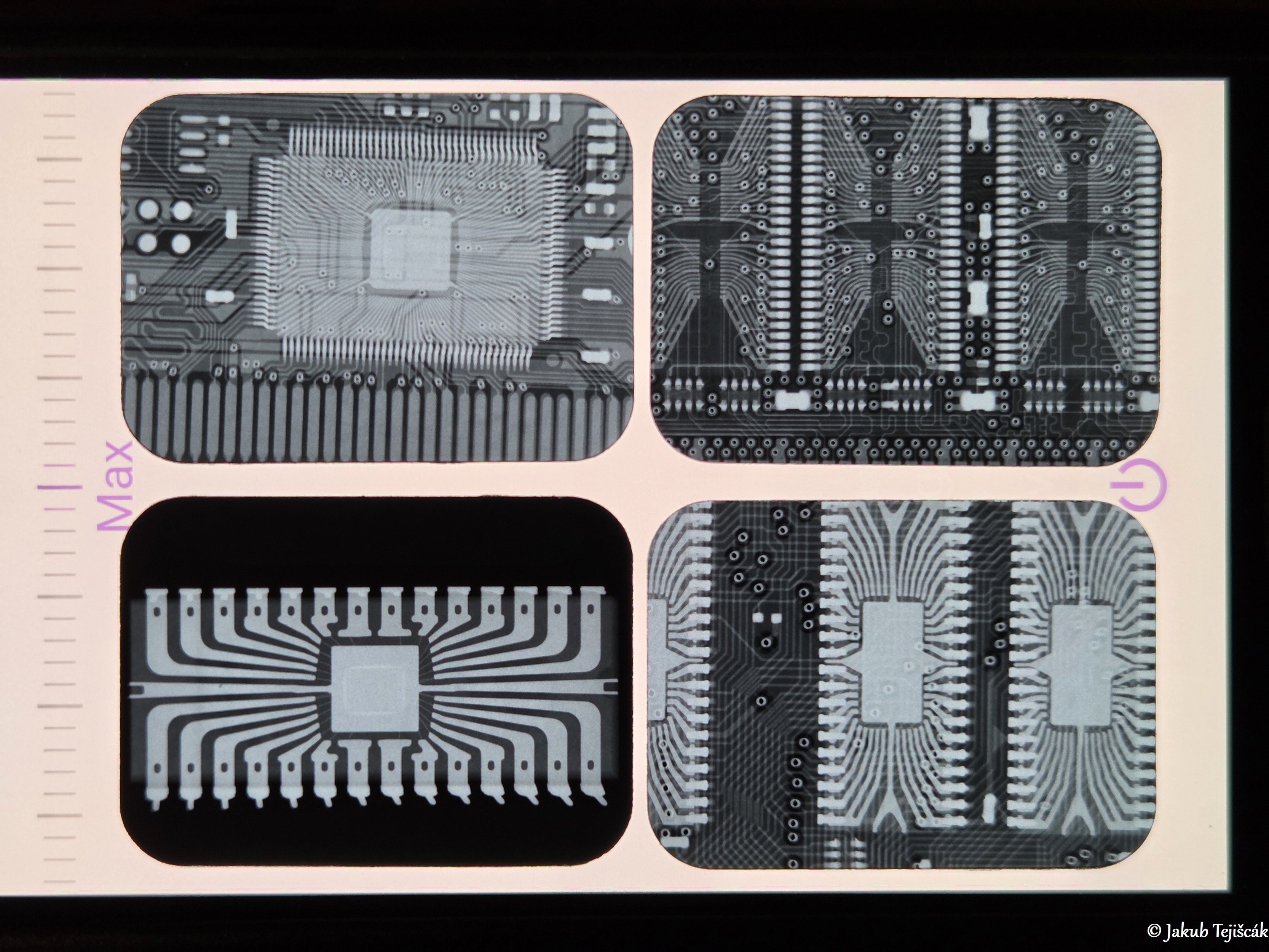

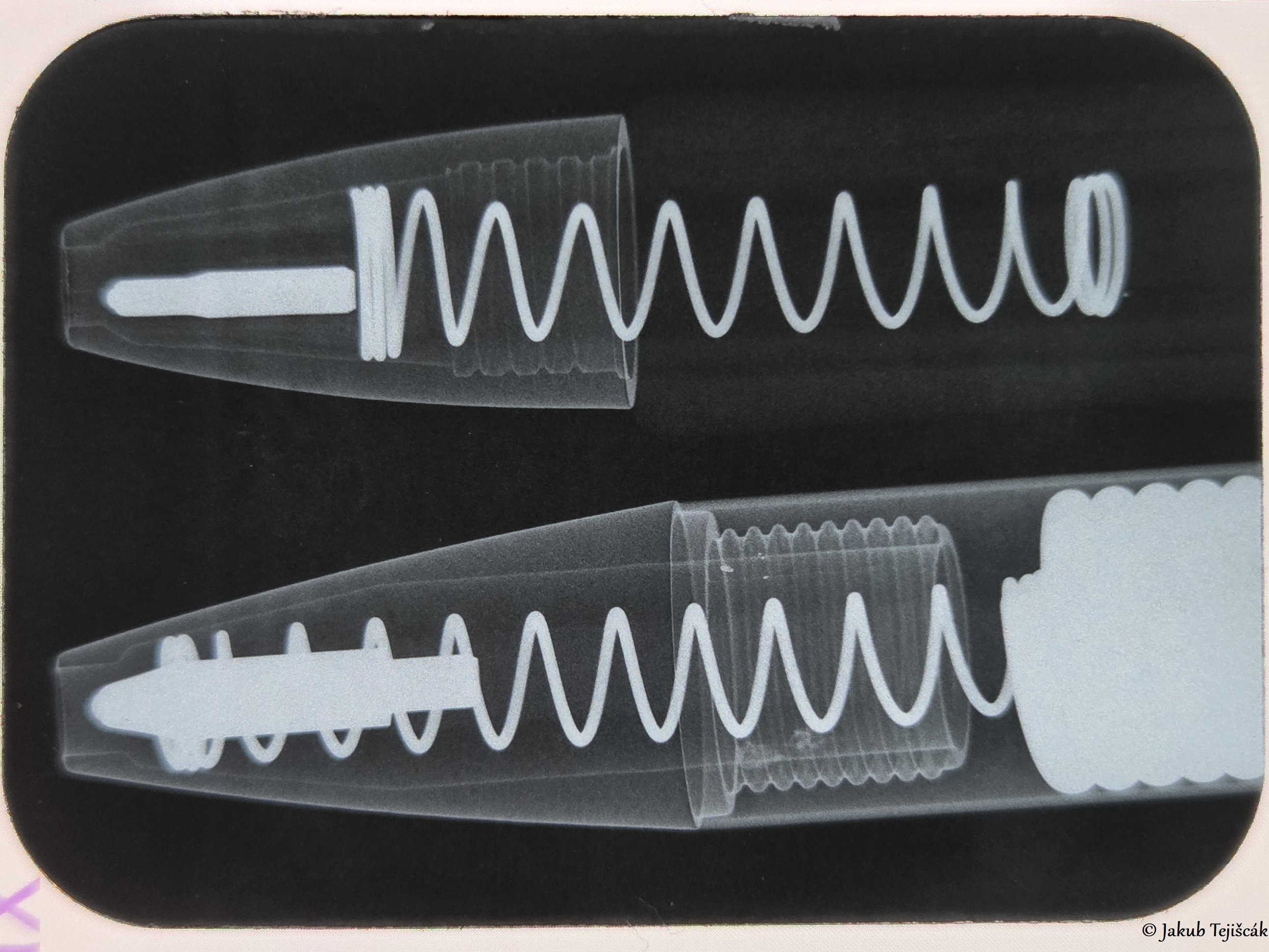

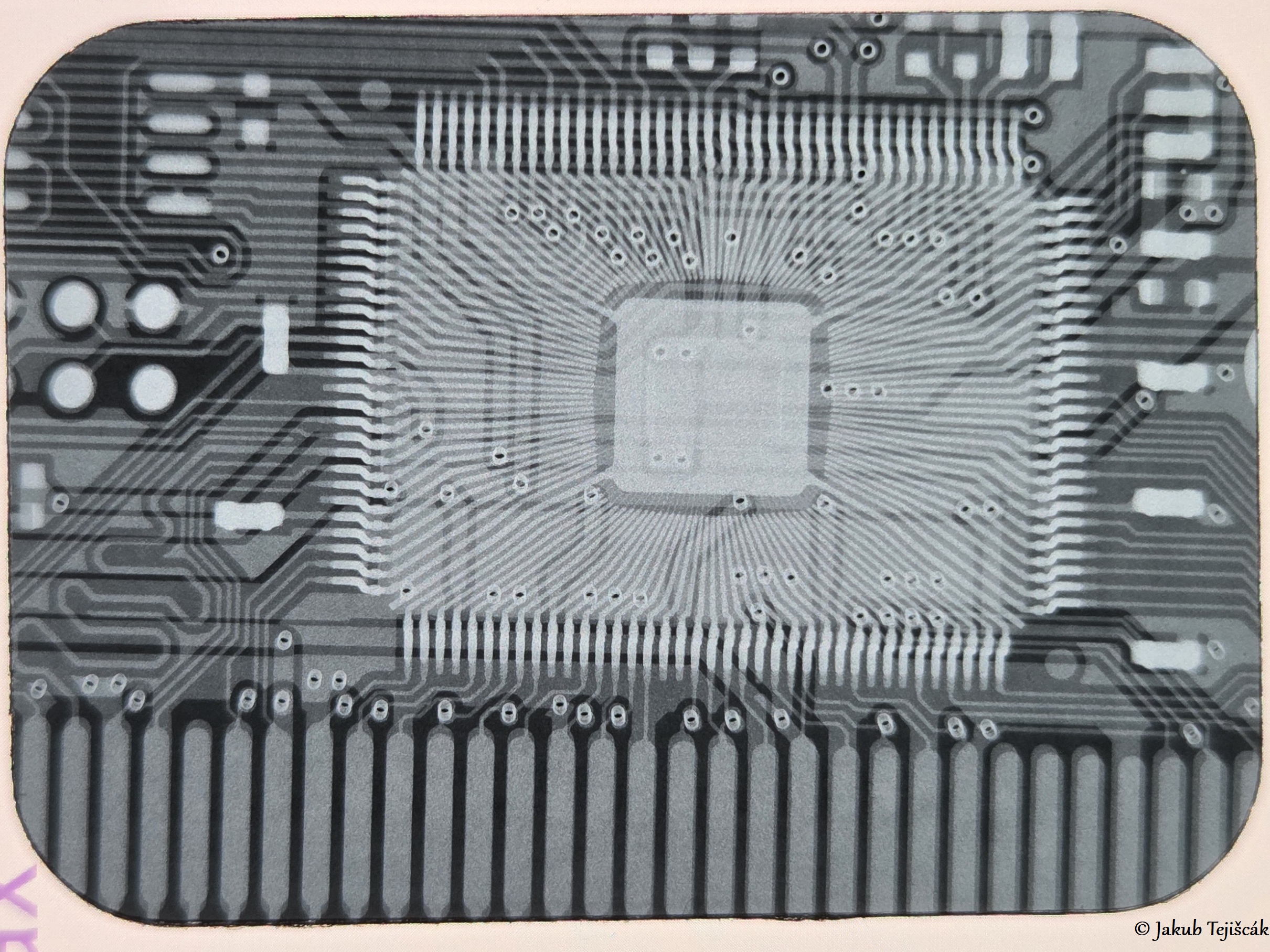

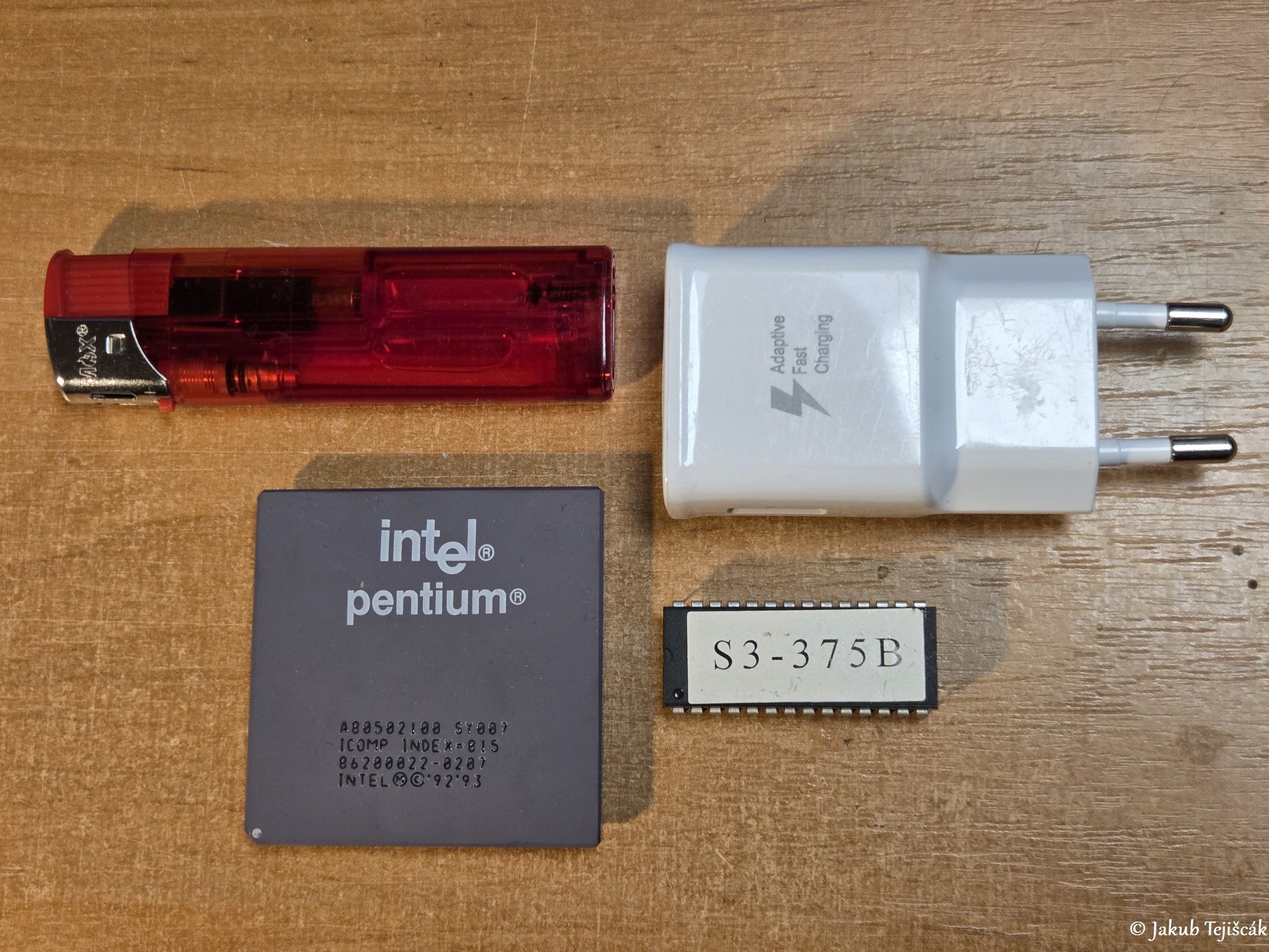

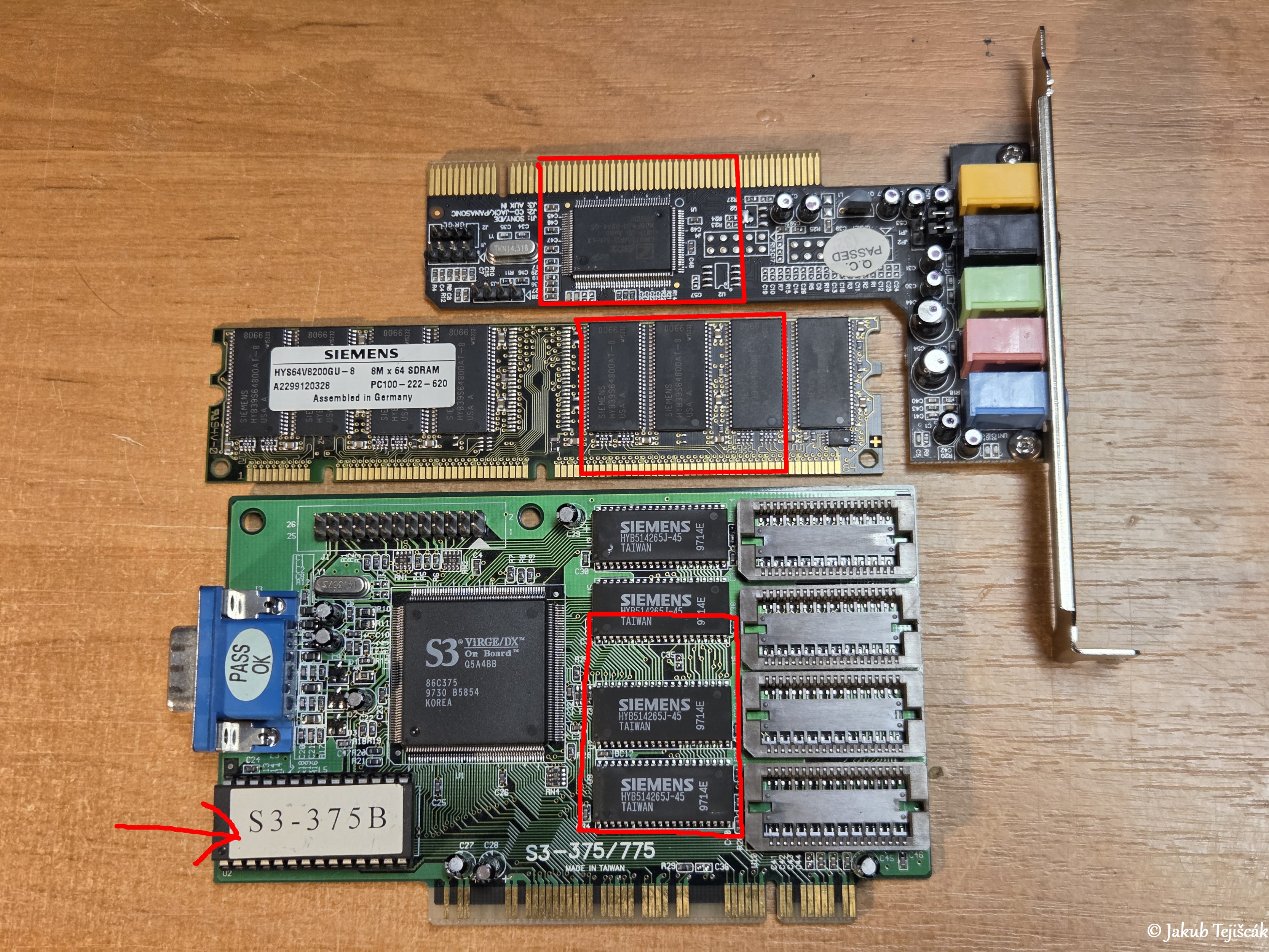

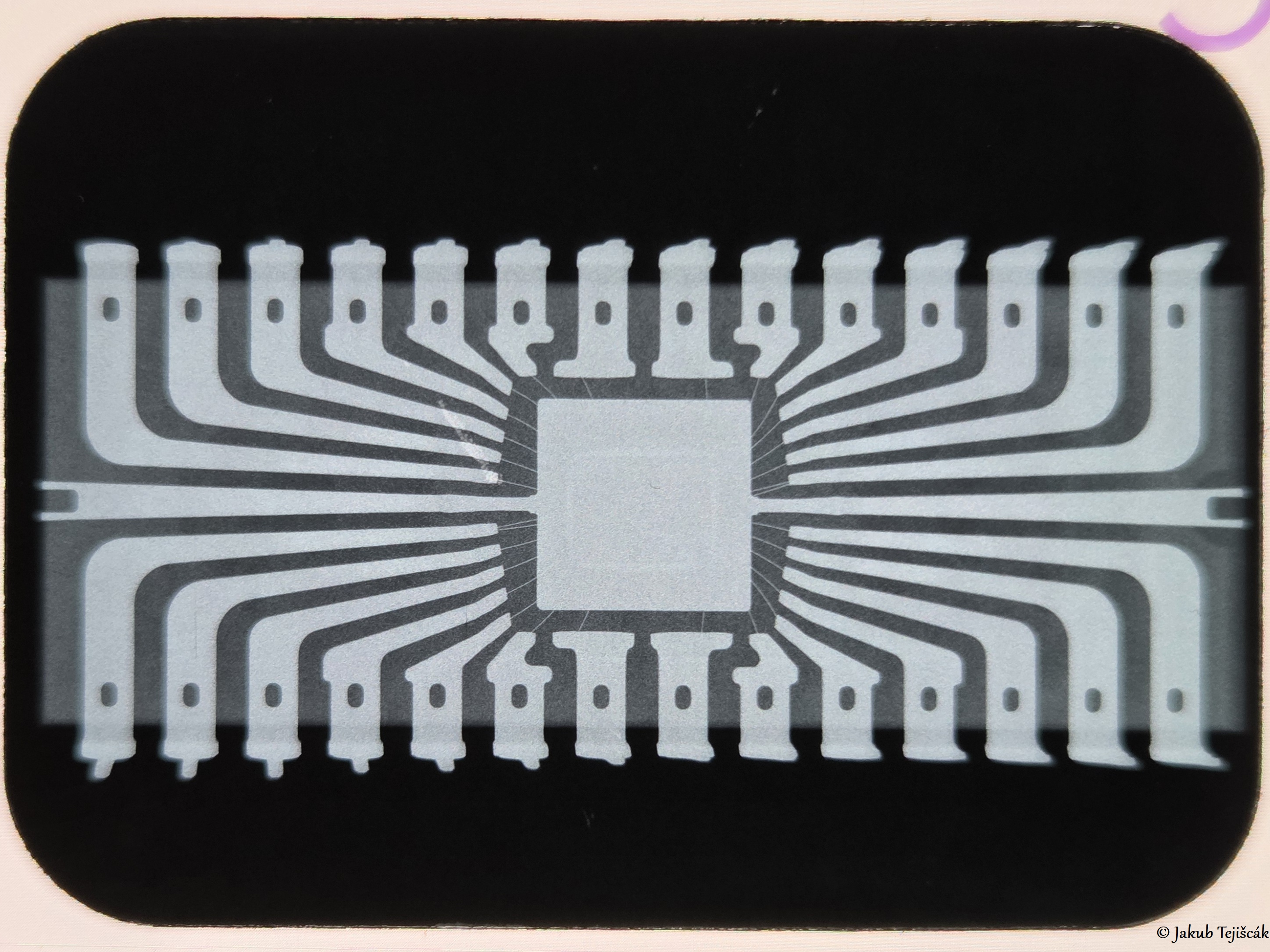

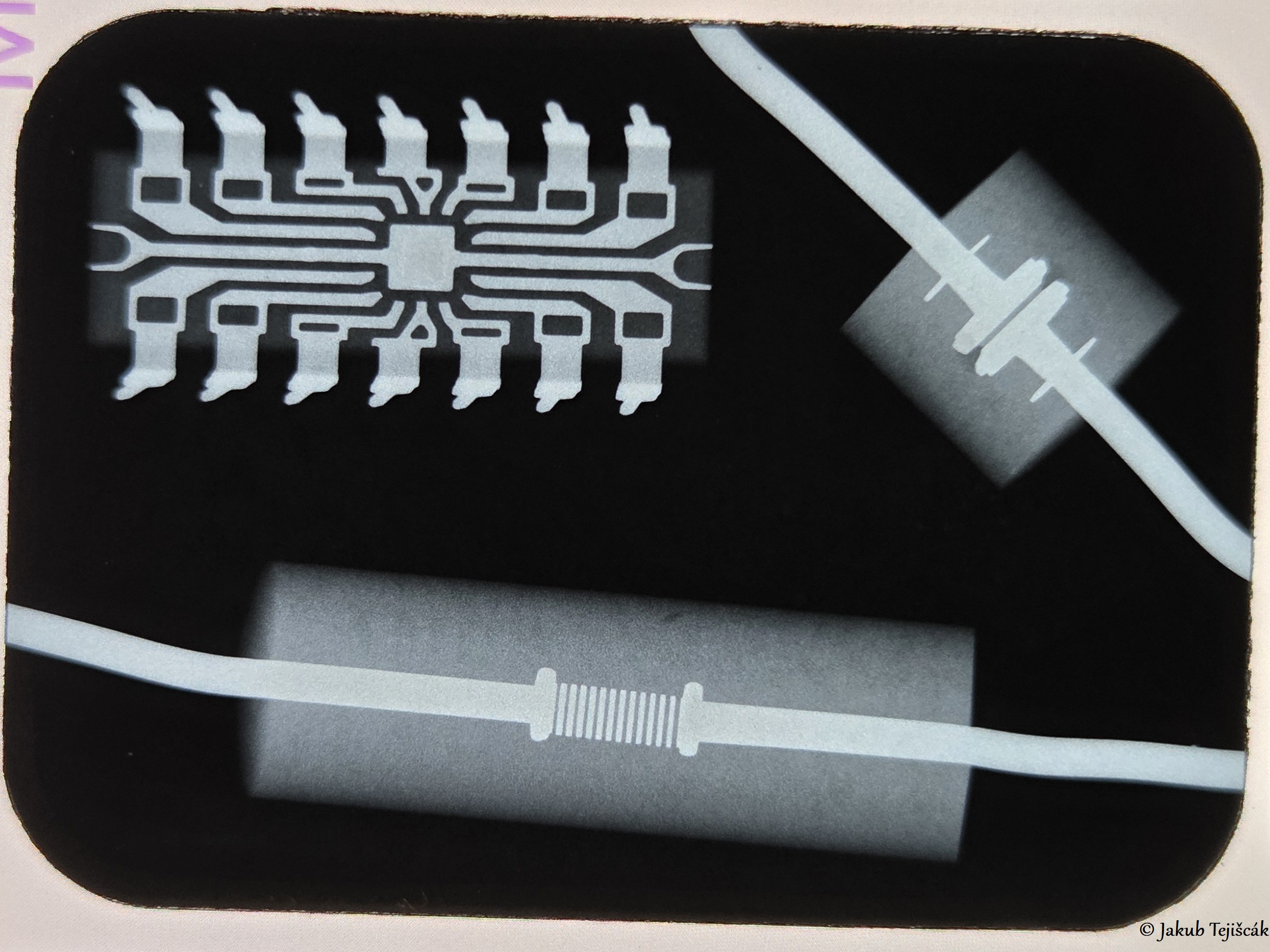

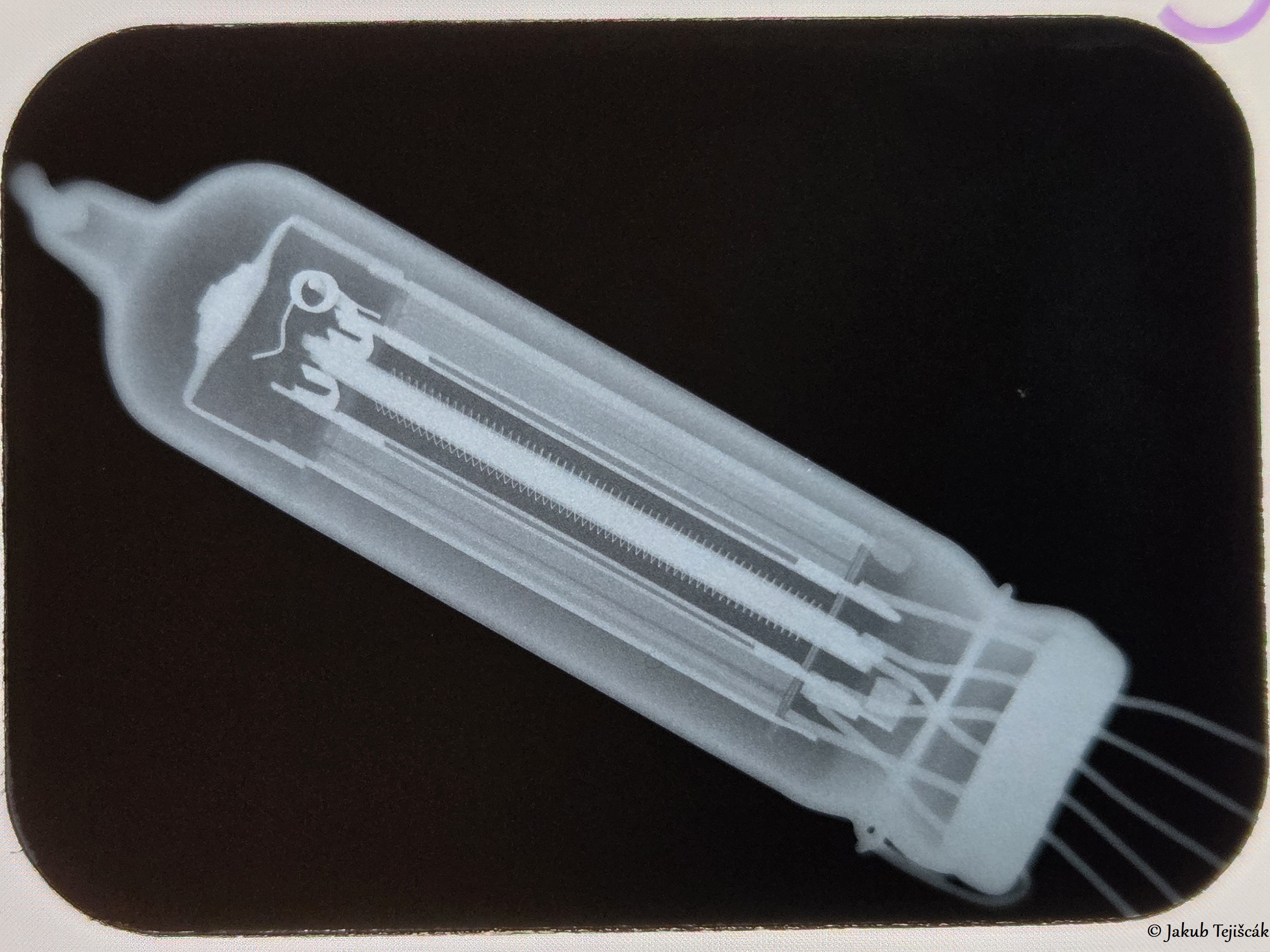

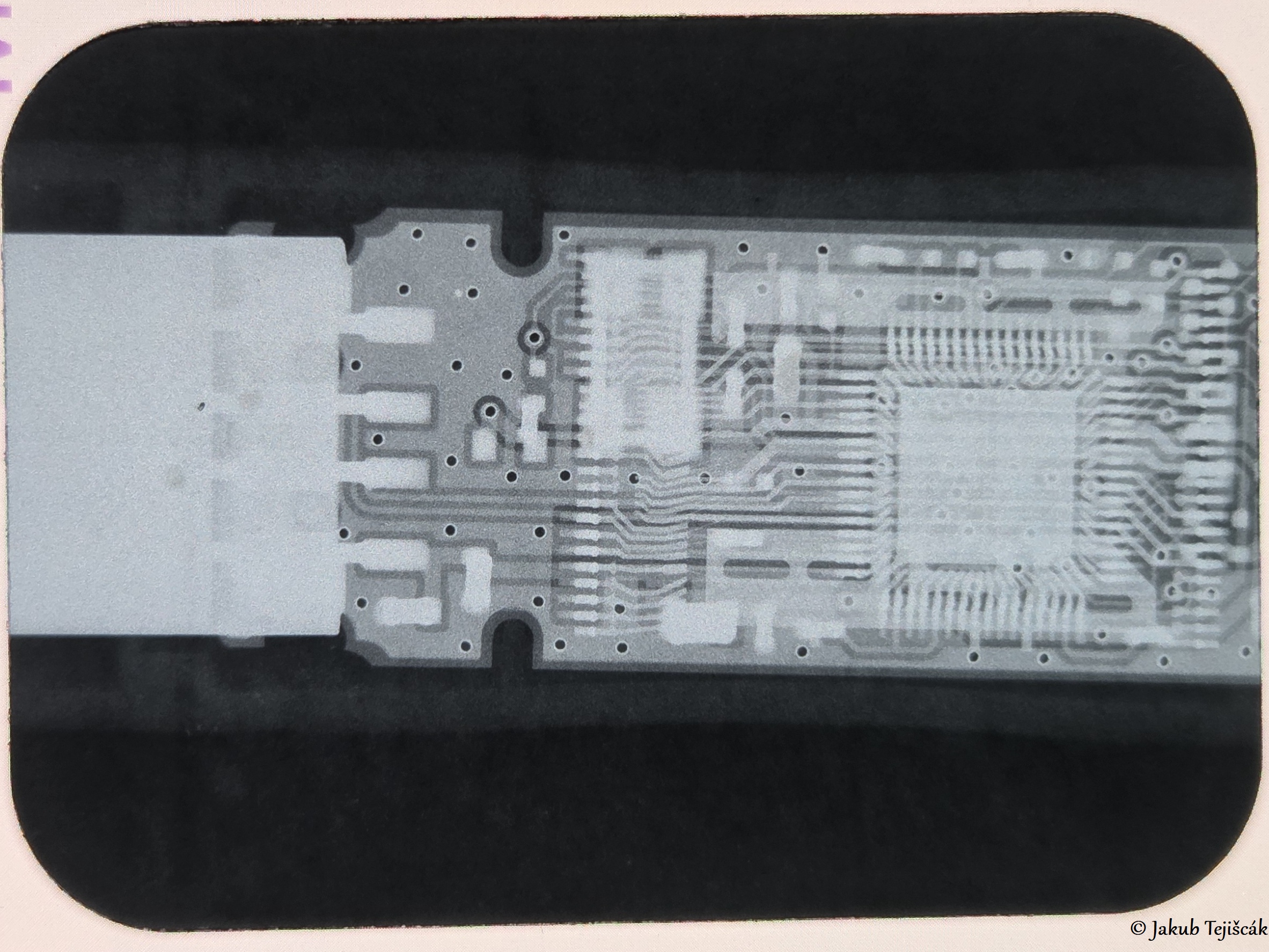

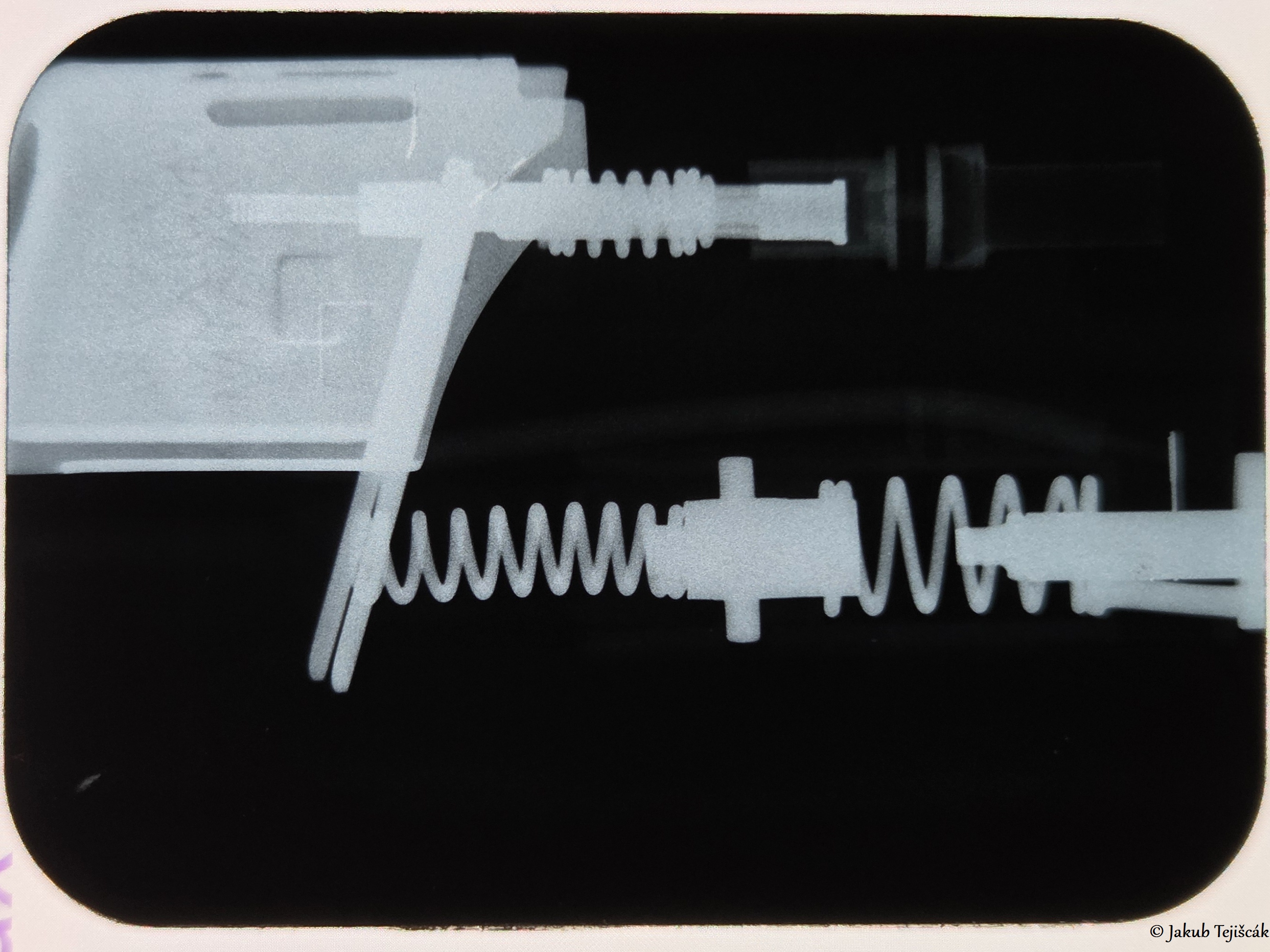

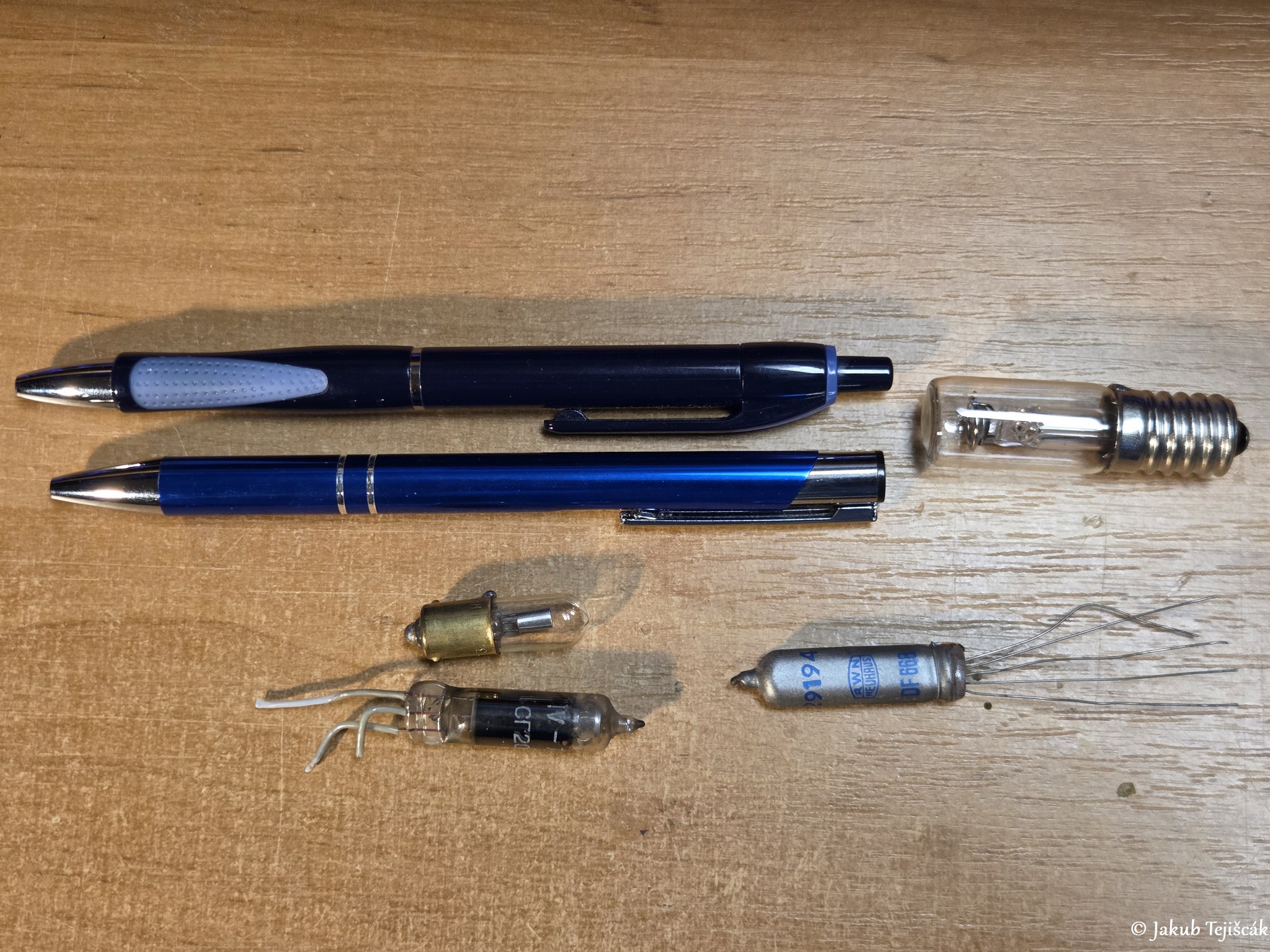

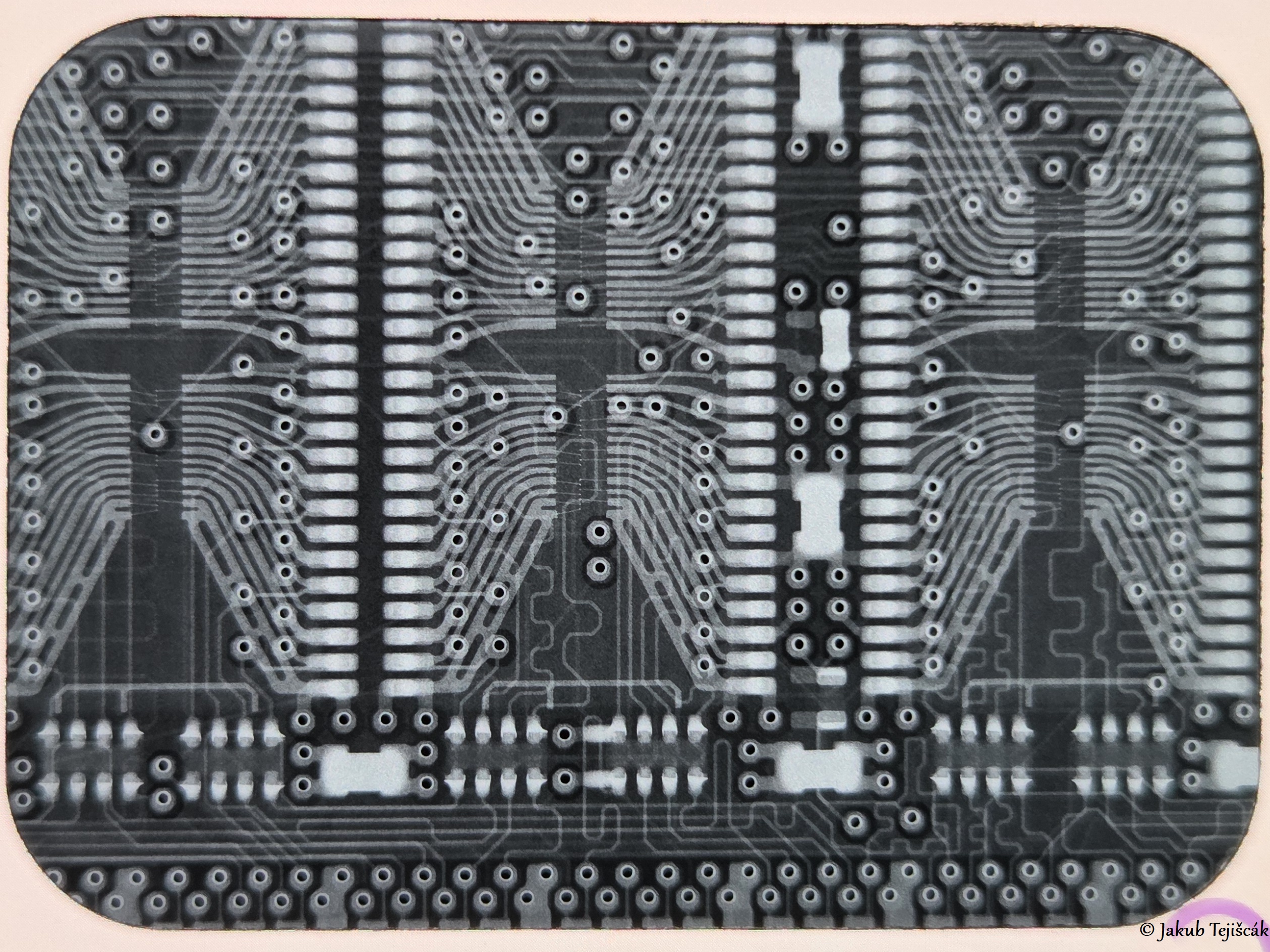

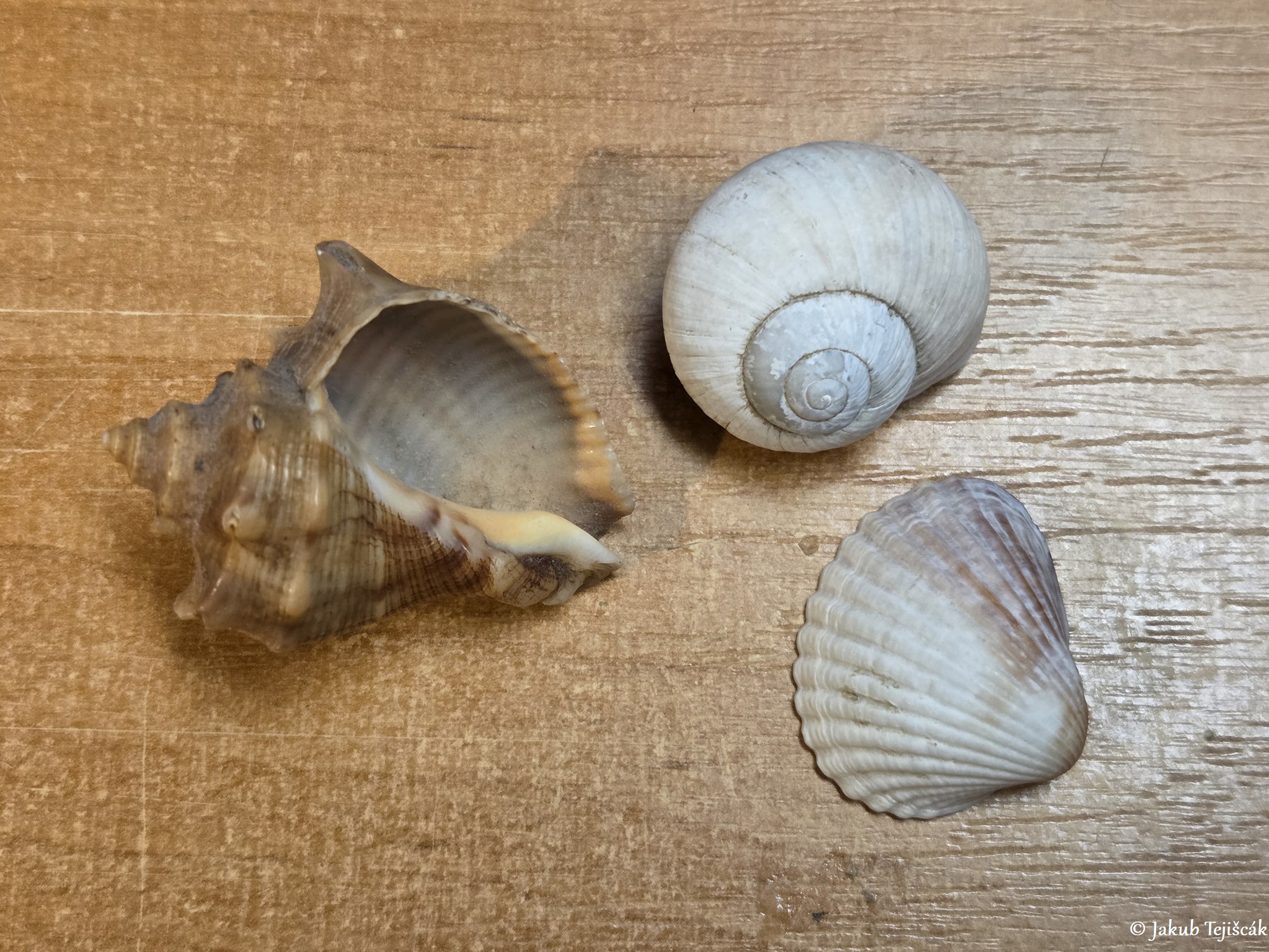

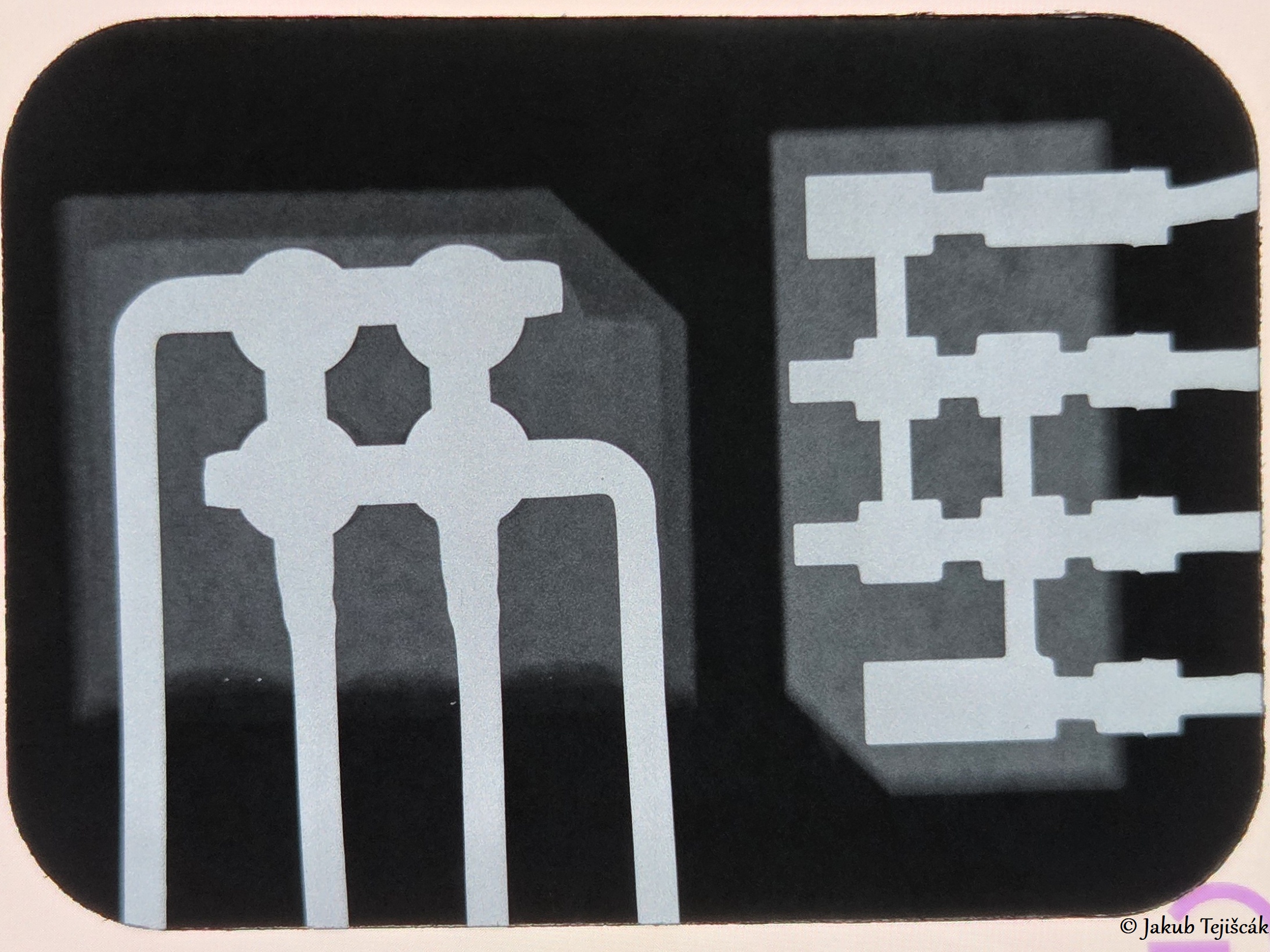

      Nakoniec samotná zbierka nafotených RTG filmov. Röntgenované predmety a potom samotné snímky v riadkoch. Vo videu vidieť zostrihaný cely proces röntgenovania až po vyvolanie filmu.
