VTTC XIII - SRS457 4,2MHz

Menší víkendový projekt VTTC rozložený na doske s elektrónkou SRS 457, čo je koncová výkonová tetroda s anódovou stratou Pa až 500W. Zapojenie VTTC beží na 4,2MHz a vytvára zaujímavé výboje.

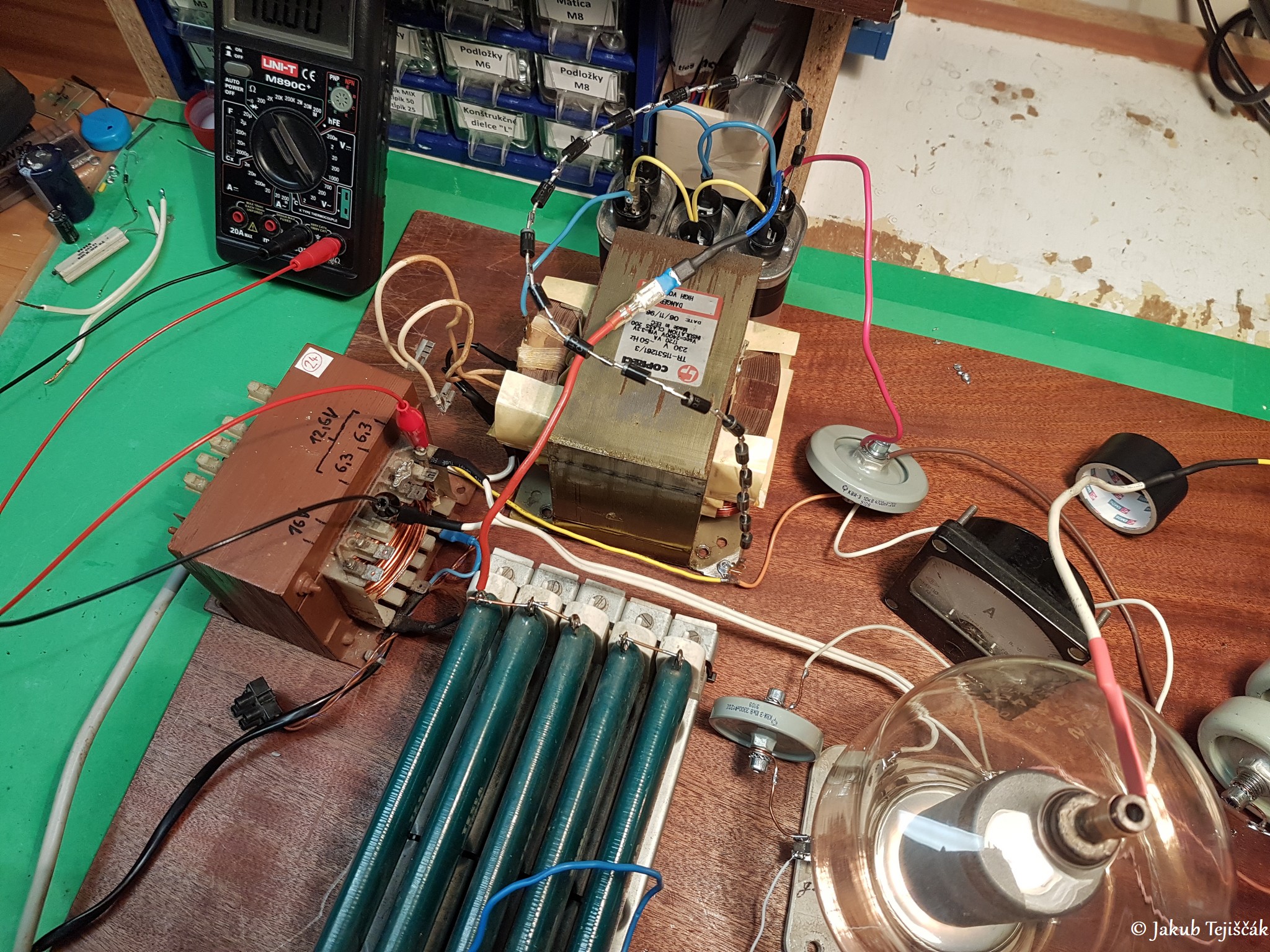

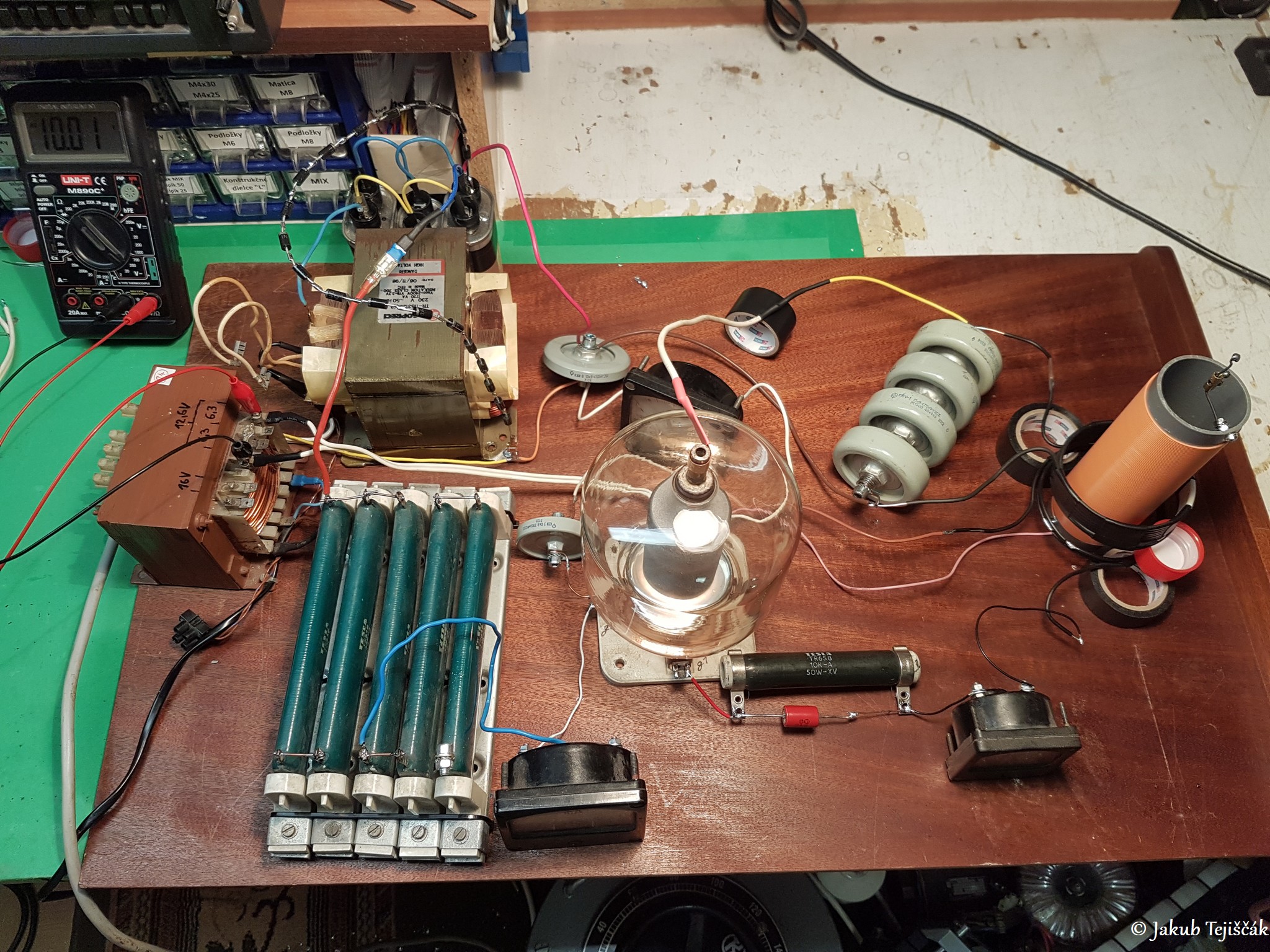

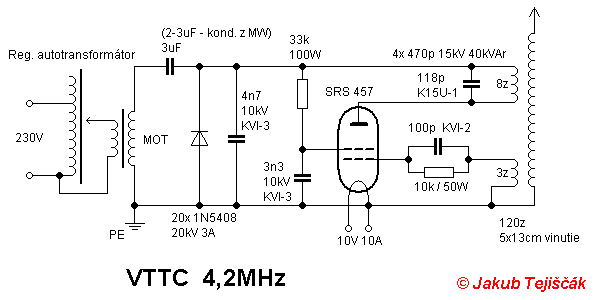

      Menší víkendový projekt VTTC rozloženého na doske s elektrónkou SRS 457, čo je koncová výkonová tetroda s anódovou stratou Pa až 500W. Sekundárna cievka bola vinutá „na kolene“ behom chvíle s drôtom, čo bol doma po ruke. Vodič s izoláciou priemeru 1,08mm a lanko 0,55mm. Výsledná odmeraná f0 bola 6MHz. Oscilátor beží a je naladený na 4,2MHz. Výpočet a návrh sekundárnej cievky z drôtu, čo bol doma som riešil klasicky cez JavaTC. Vlastnú rezonančnú f0 som overil meraním pomocou osciloskopu so sondou vo vzduchu a generátorom na studenom konci sekundárnej cievky. Celé zapojenie je jednoduchý Armstrongov elektrónkový oscilátor v triede C. Zapojenie používa ruské doorknob kondenzátory a výkonové TESLA rezistory. MOT (transformátor z mikrovlnnej rúry) som použil čo najväčší, aký som práve doma našiel, štítkový údaj má 1720VA a 2400V. Pre jednoduchšie a rýchlejšie ladenie VTTC som podával mA-metre na meranie prúdov do g1, g2 a cez katódu. Podľa datasheetu som si určil max primerané prúdy a sledoval to pri ladení plus ak by nastane problém, hneď to vidím a viem včas vypnúť.

      Viac popisovať X krát dokola omieľané zapojenie asi nemá zmysel, aj tak je nutné hodnoty súčiastok prispôsobiť podľa vlastných parametrov cievok a použitej elektrónky. Oscilátor sa ladí na dolný rezonančný vrchol, čiže ak sa navrhuje cievka s vlastnou f0 povedzme na tých 6MHz, pracovná f oscilátora zapojenia bude nižšia. Vo viazaných rezonančných obvodoch sa rezonančný vrchol štiepi na dva, horný a dolný. Pri tomto zapojení som to len zhruba vypočítal, zvyšok odhadol od oka a pokusne doladil zapojenie. Pri jednotkách MHz je to menej kritické. Pokusnému ladeniu na horný rezonančný vrchol pri VTTC som sa raz venoval pri tomto VTTC XI s GU-5B.

  • Sekundár: 5x13cm; pomer - 1:2,6
  • Vodič na sekundári: 120z; d=1,08mm (+izolácia), d=0,55mm (lanko)
  • Primár: 8z; priemer 7,5cm
  • Feedback: 3z

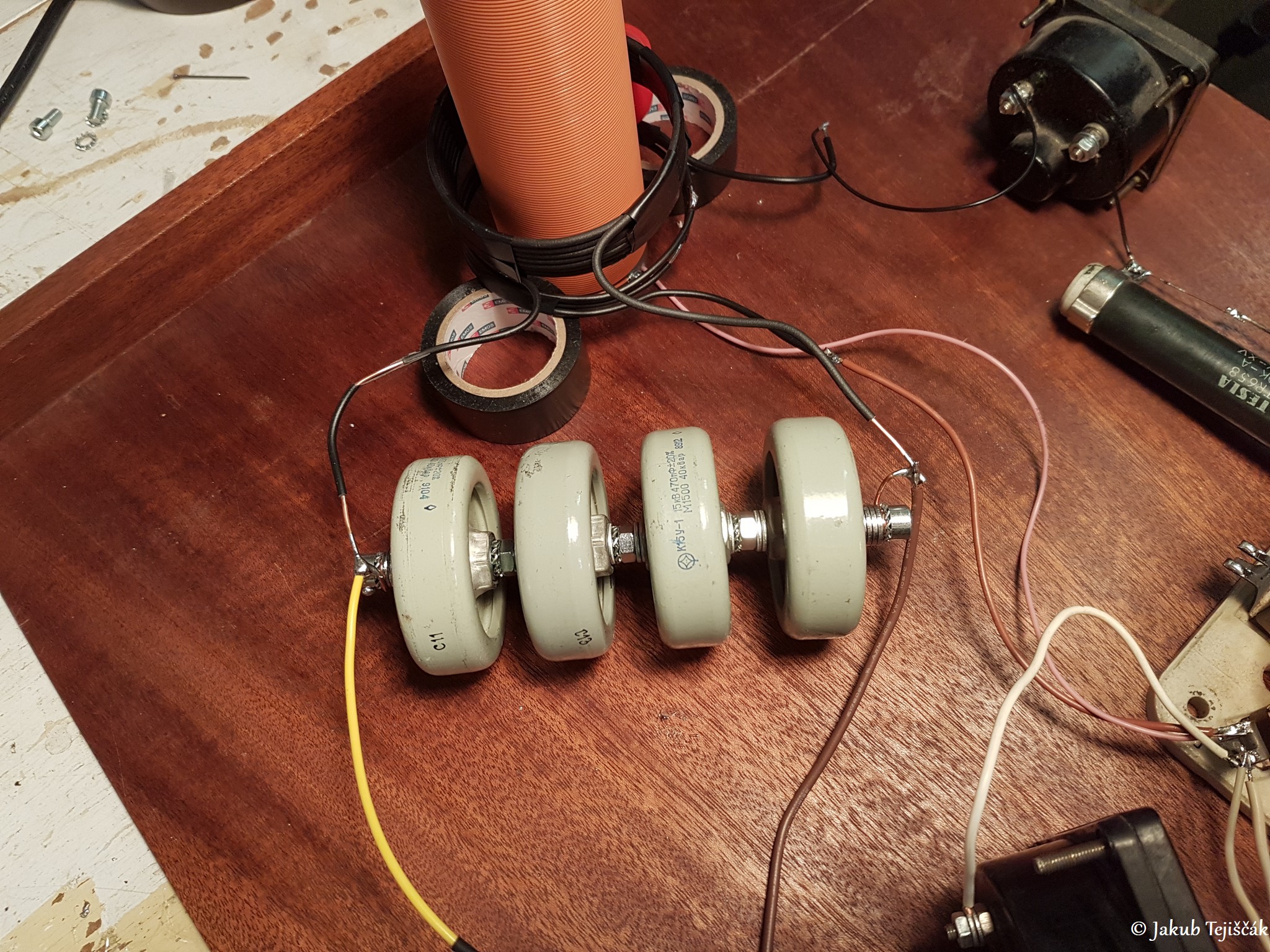

  • C rez: K15U-1 470p/15kV 40kVAr – 4x v sérií; 118p
  • Príkon: max až do 1,1kVA a 1kW
  • Napájací VN zdroj: MOT + zdvojovač, MOT ma štítkový údaj 1720VA, 2400V
  • f prevádzková: 4,2MHz
  • f0 sekundárnej cievky: 6MHz
  • Elektrónka: SRS 457 (500W tetroda) [datasheet1datasheet2]

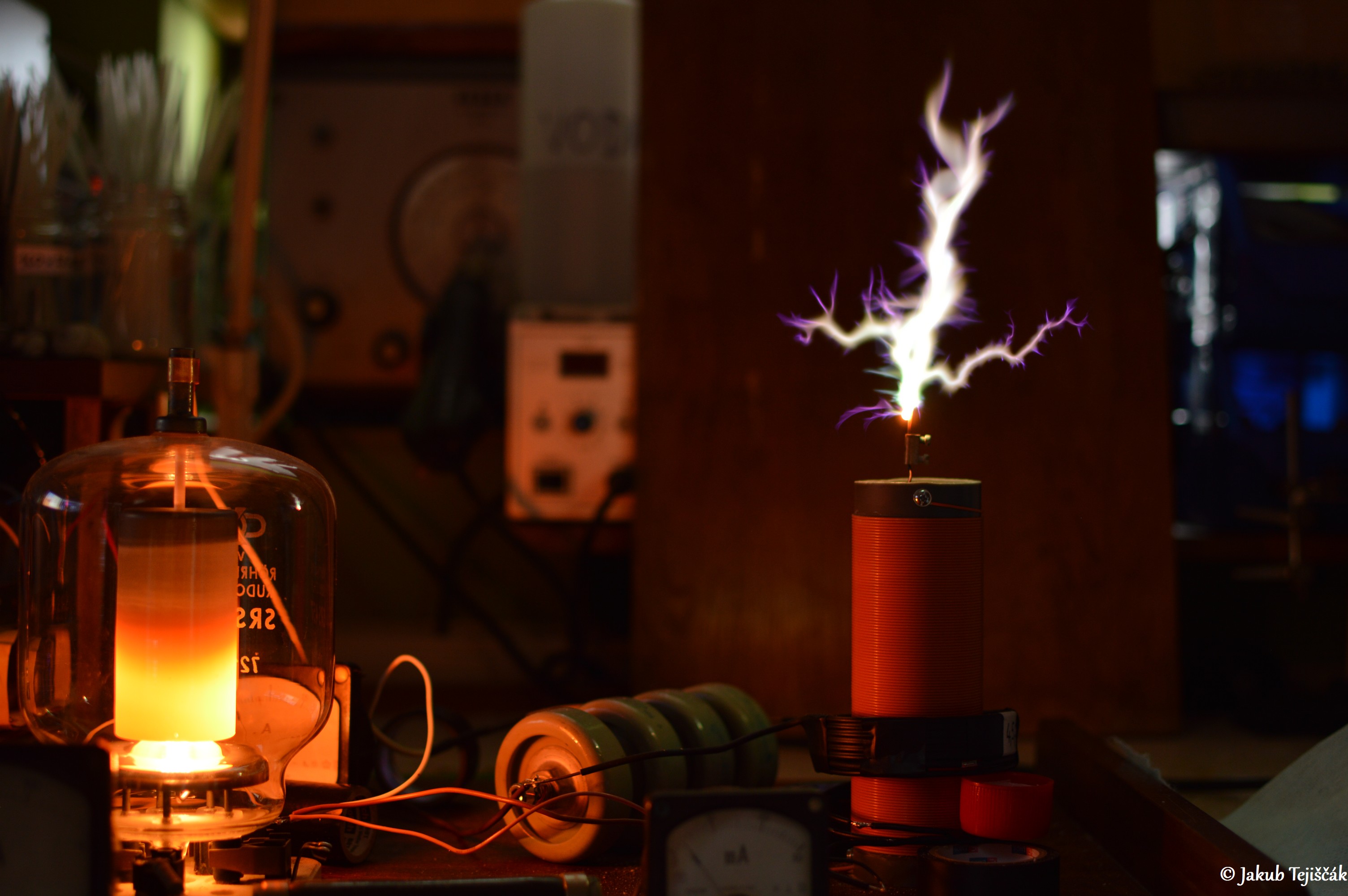

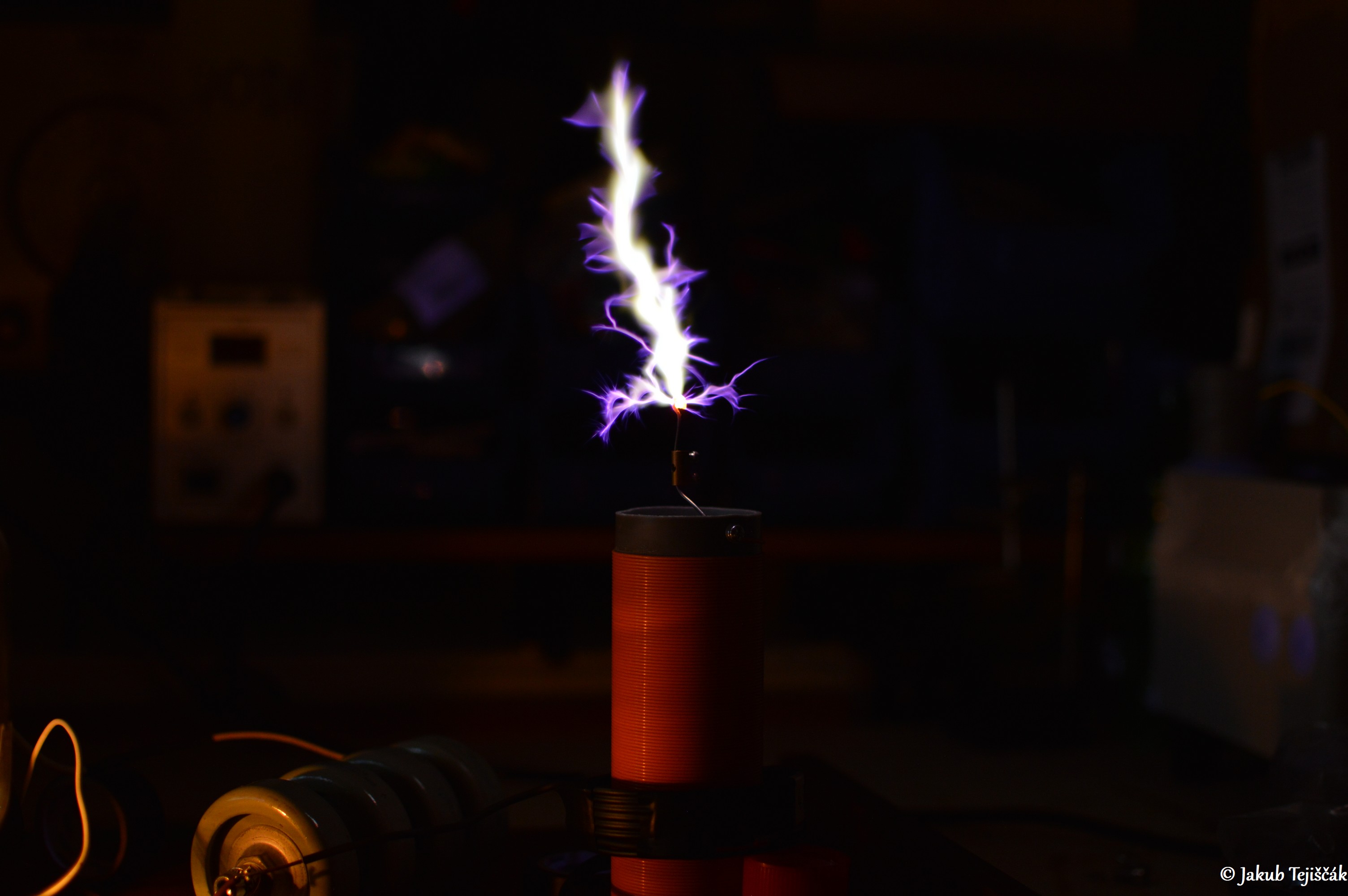

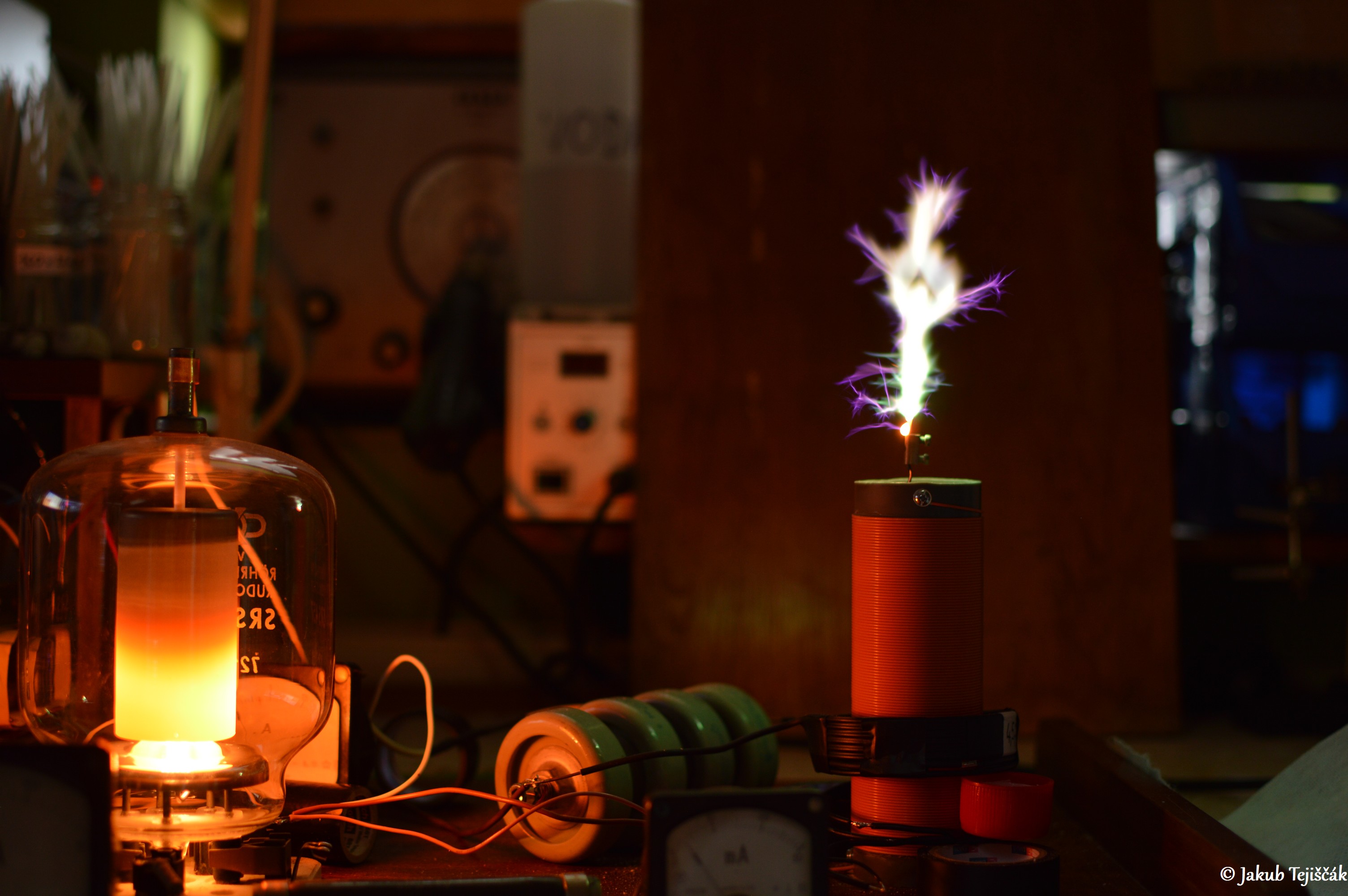

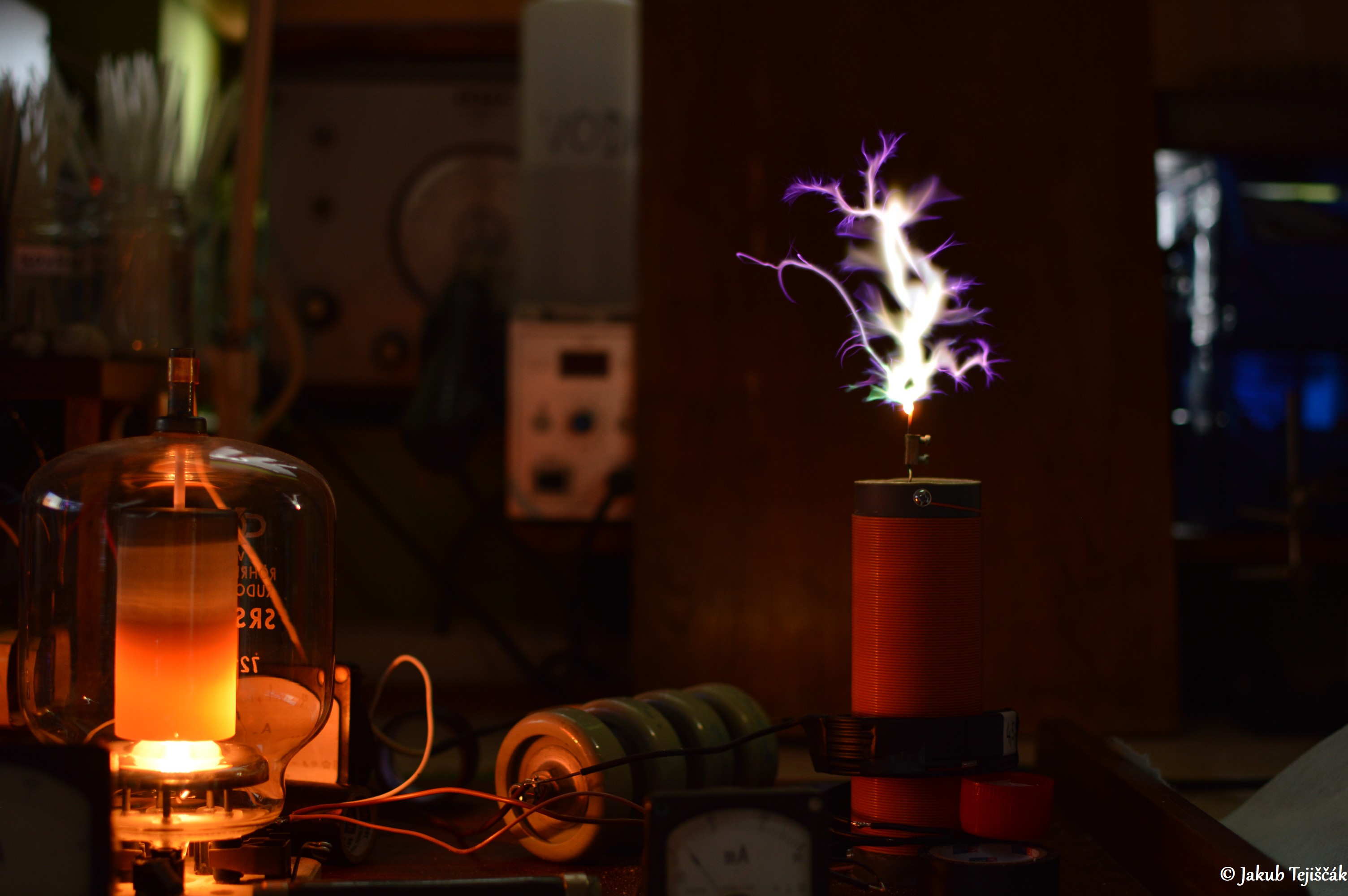

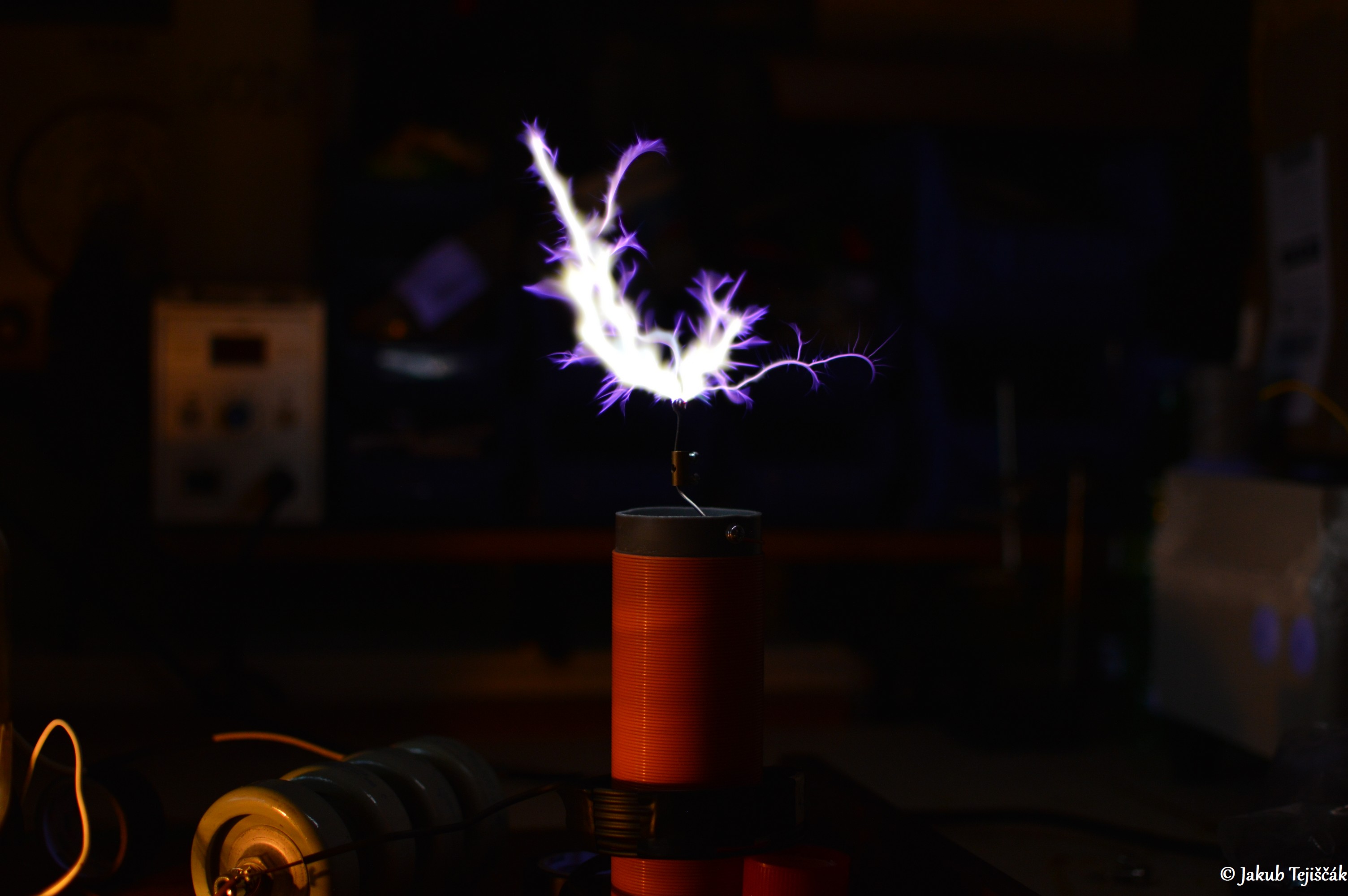

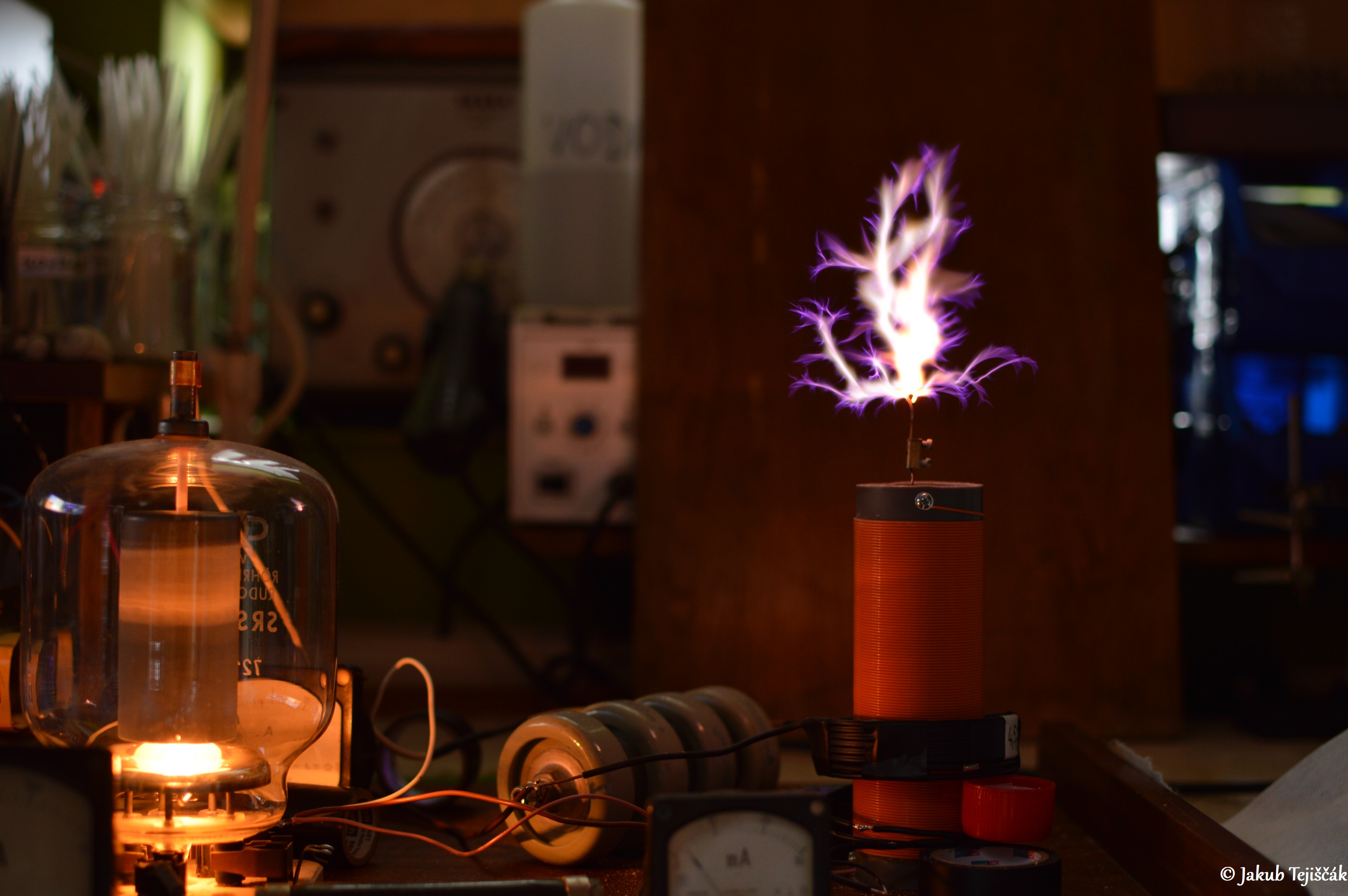

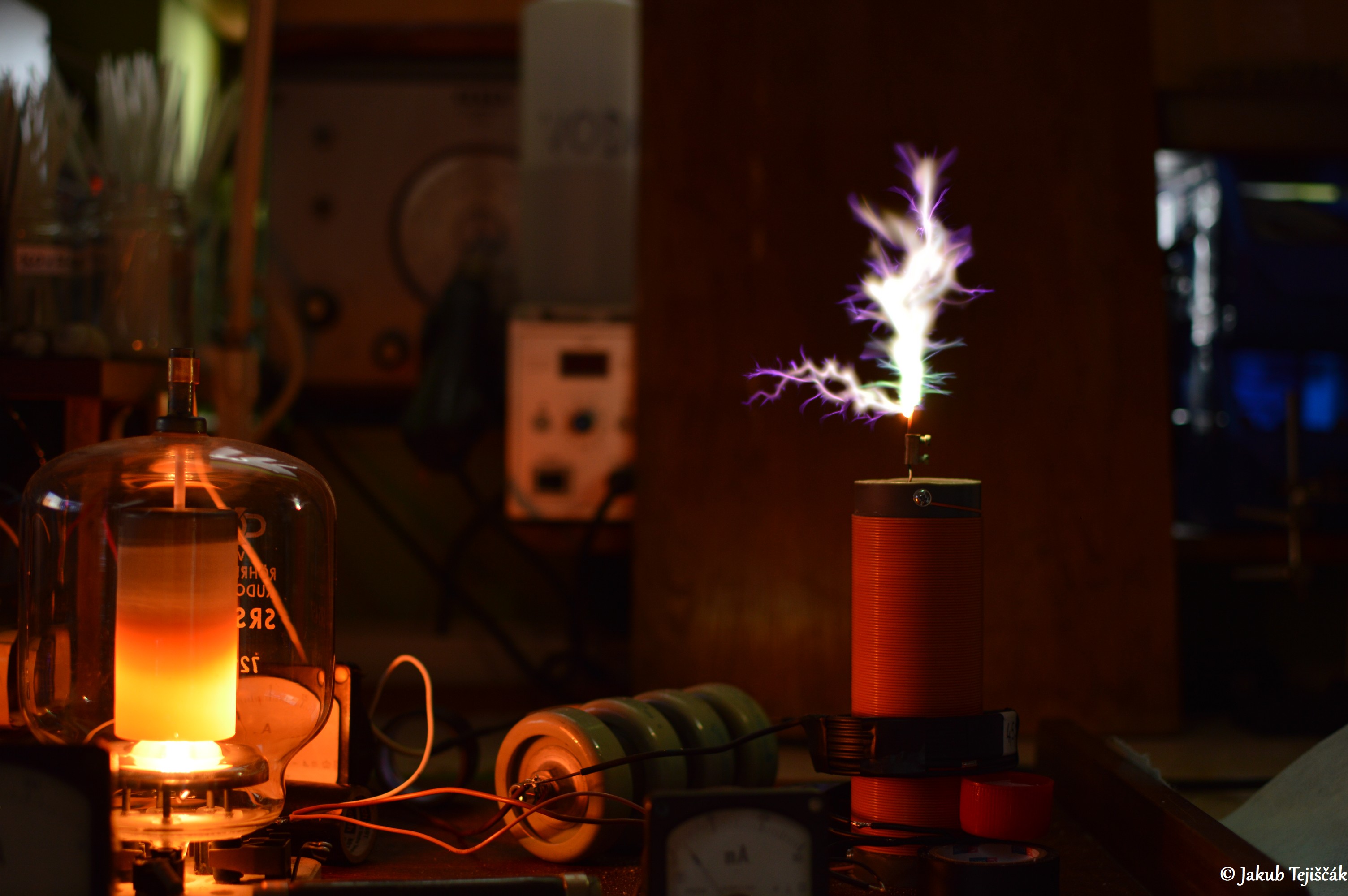

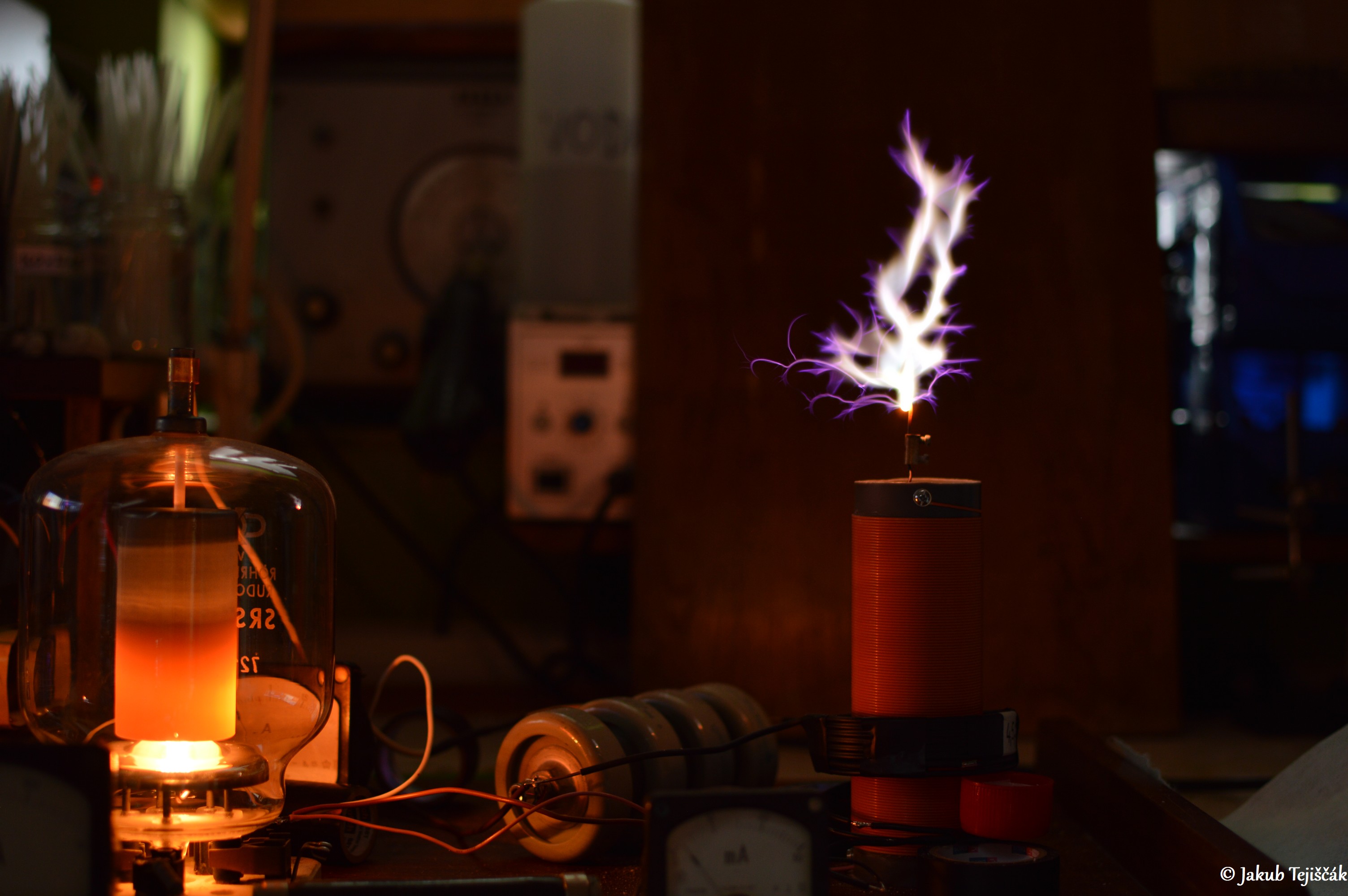

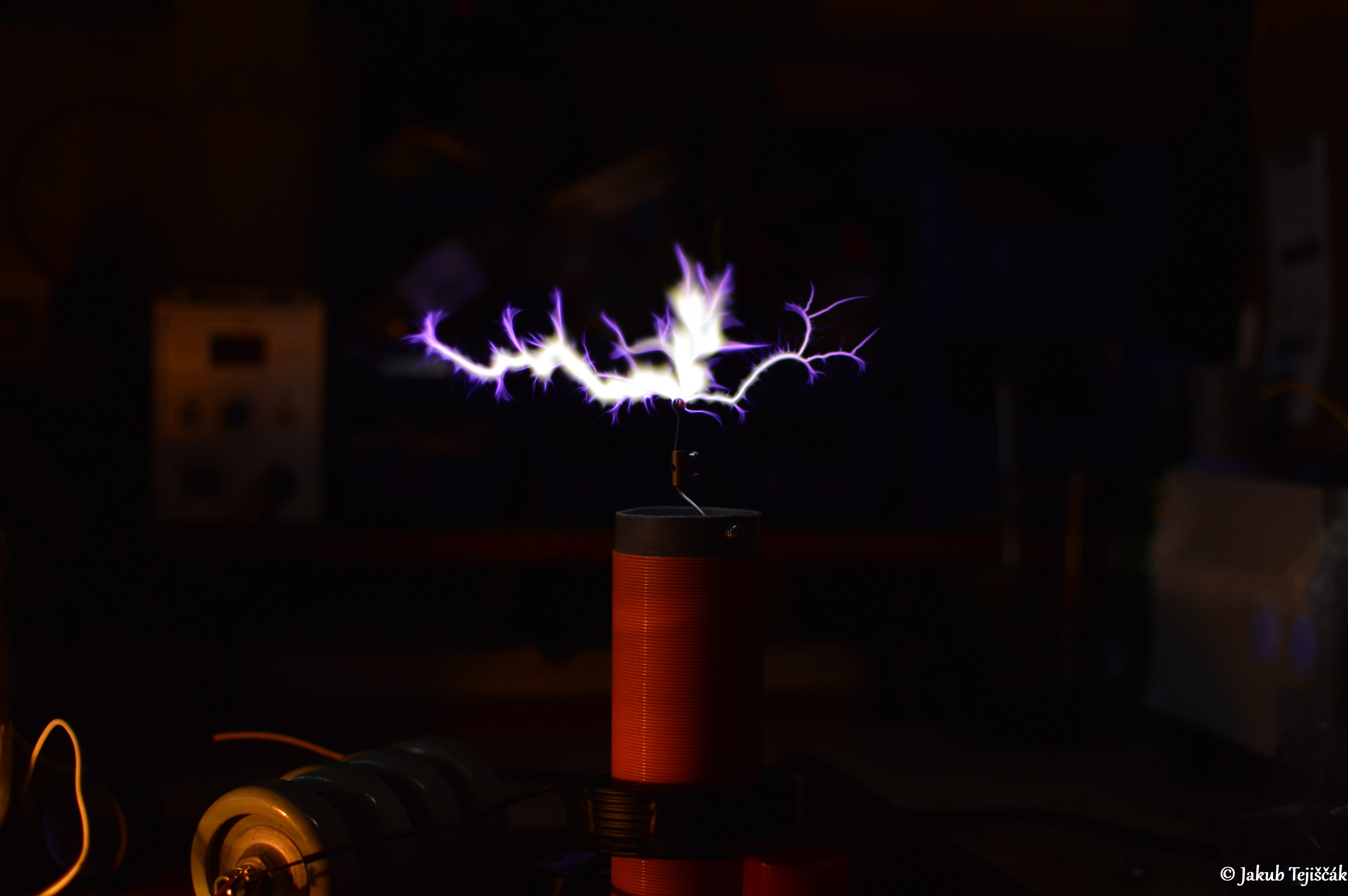

Klasické výboje pri 4,2MHz

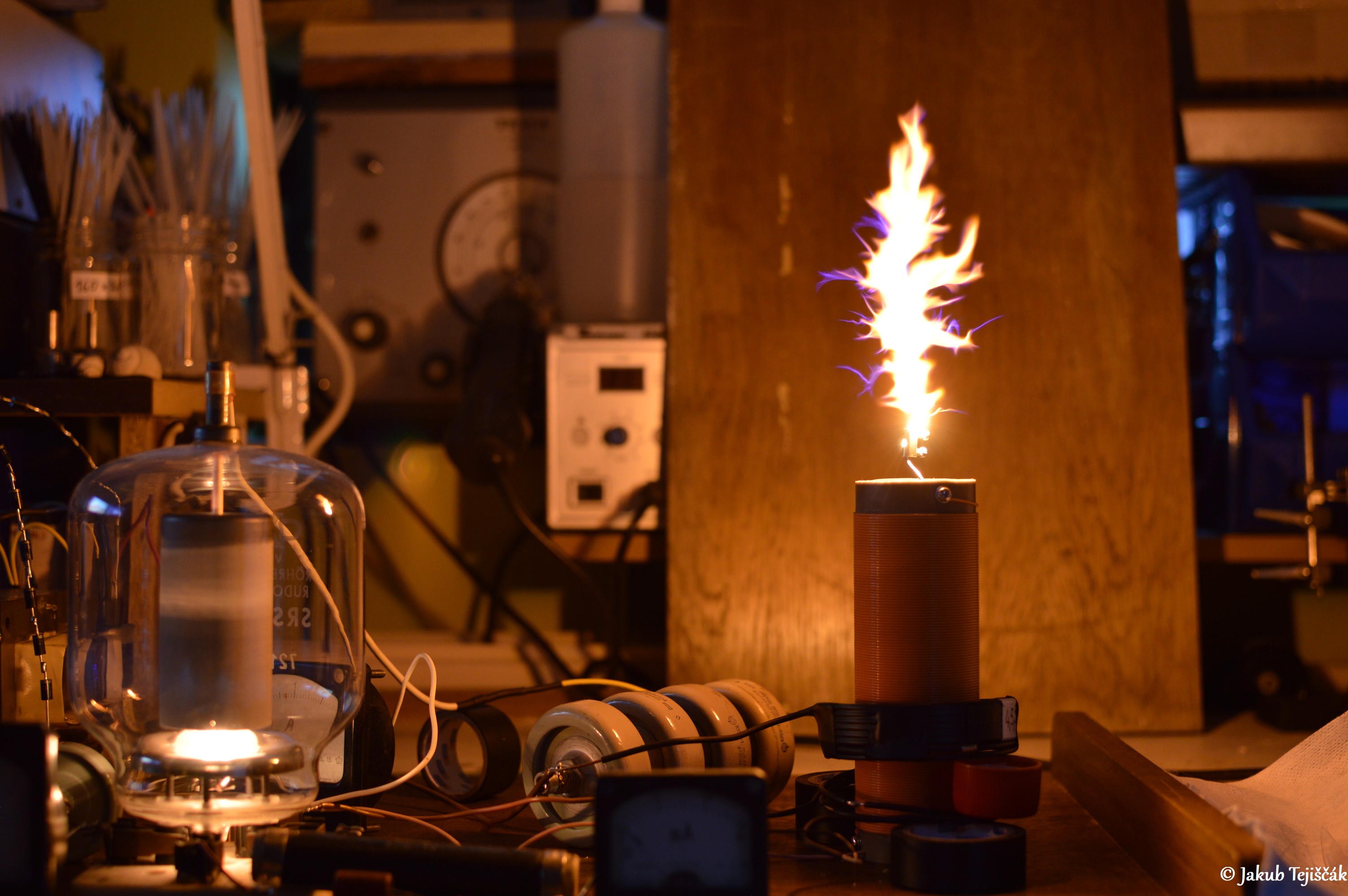

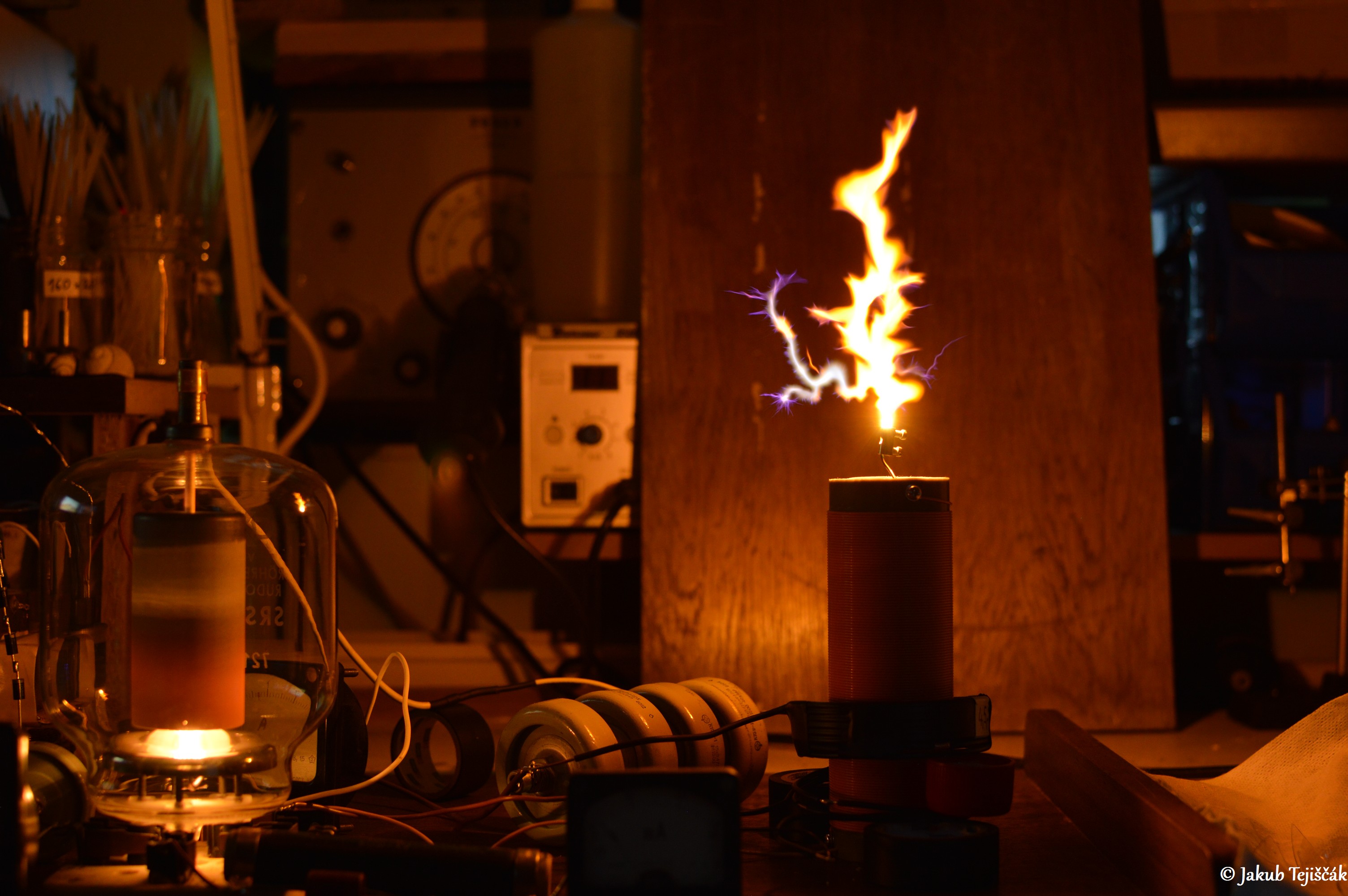

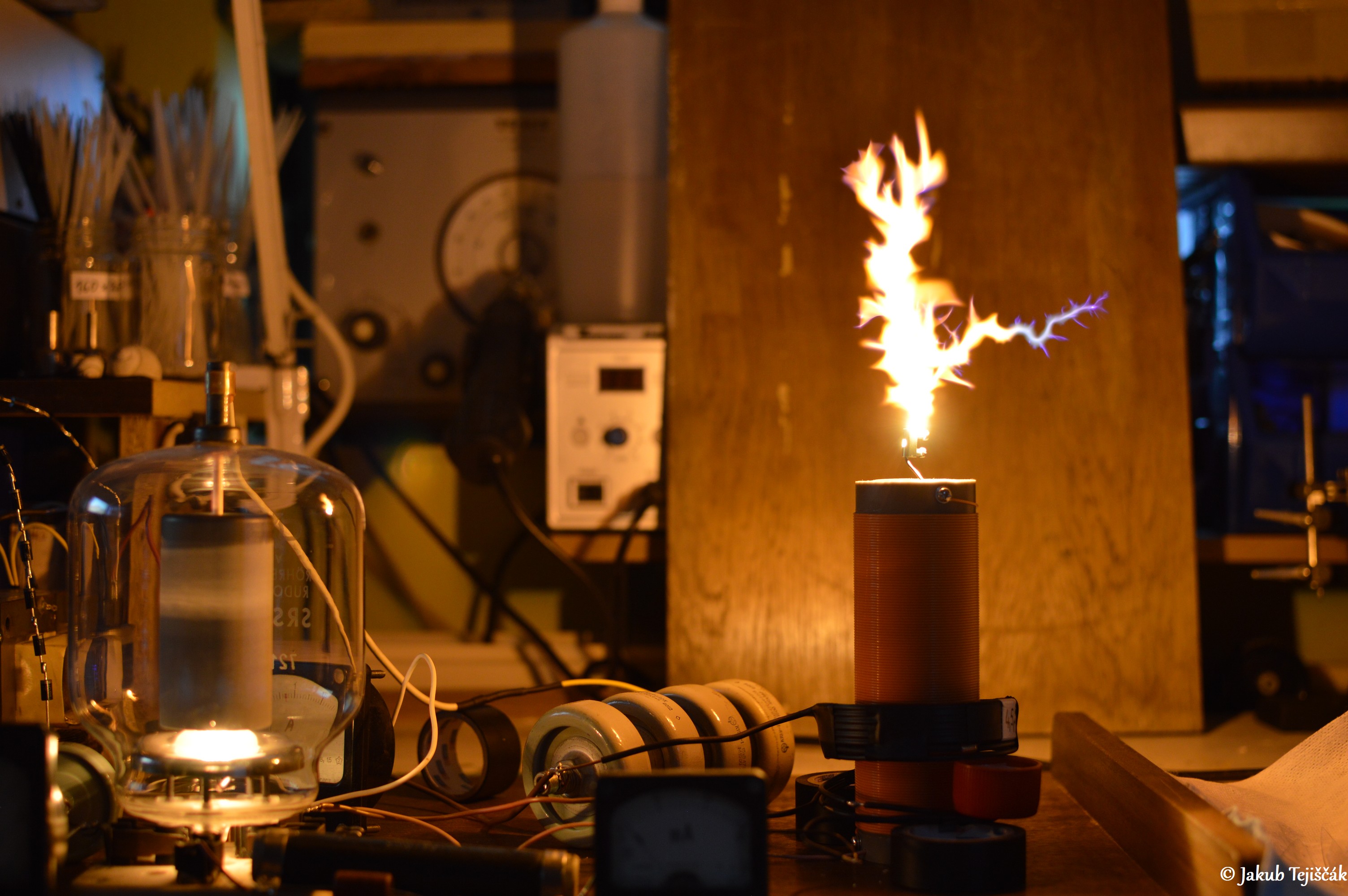

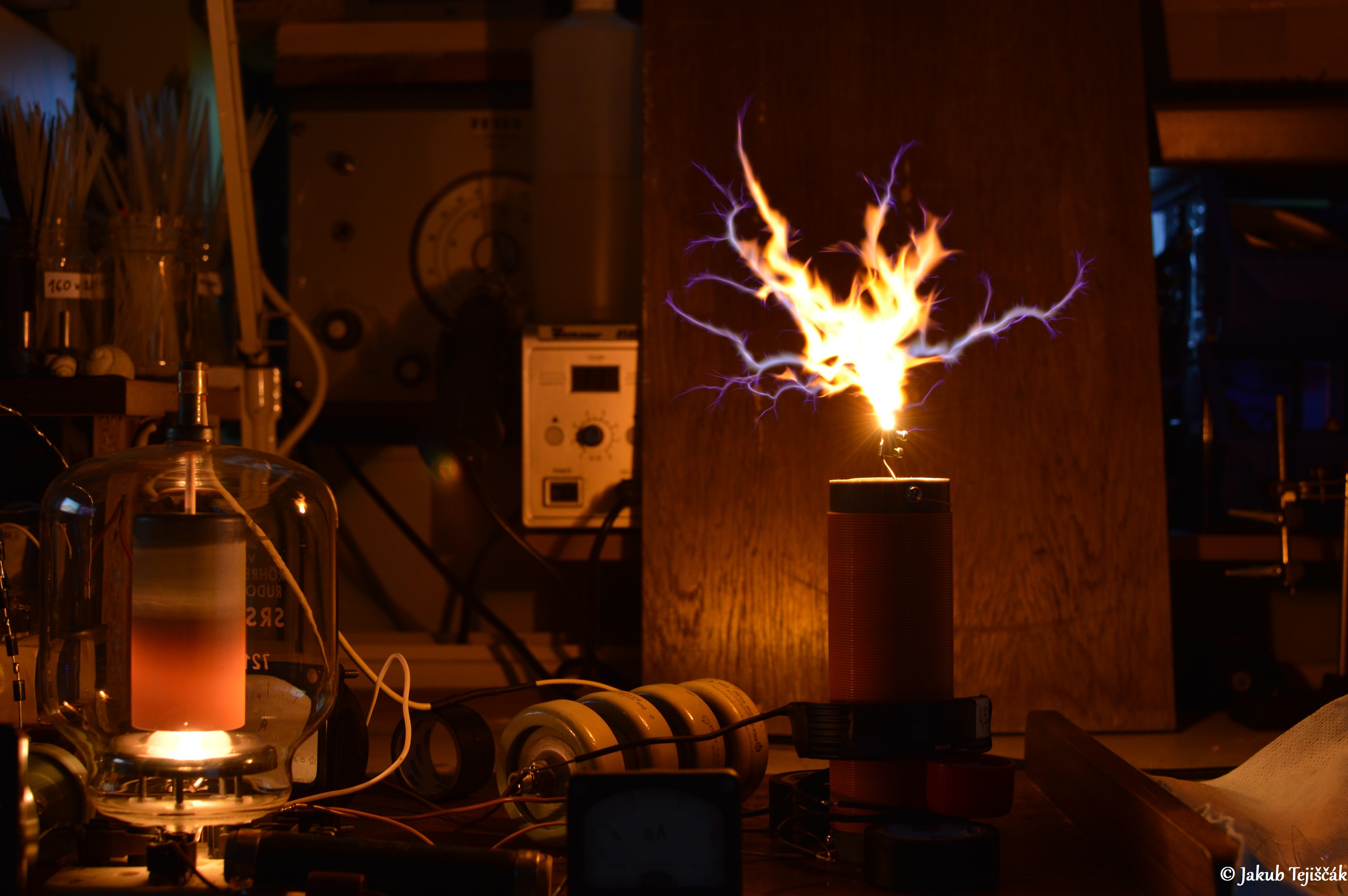

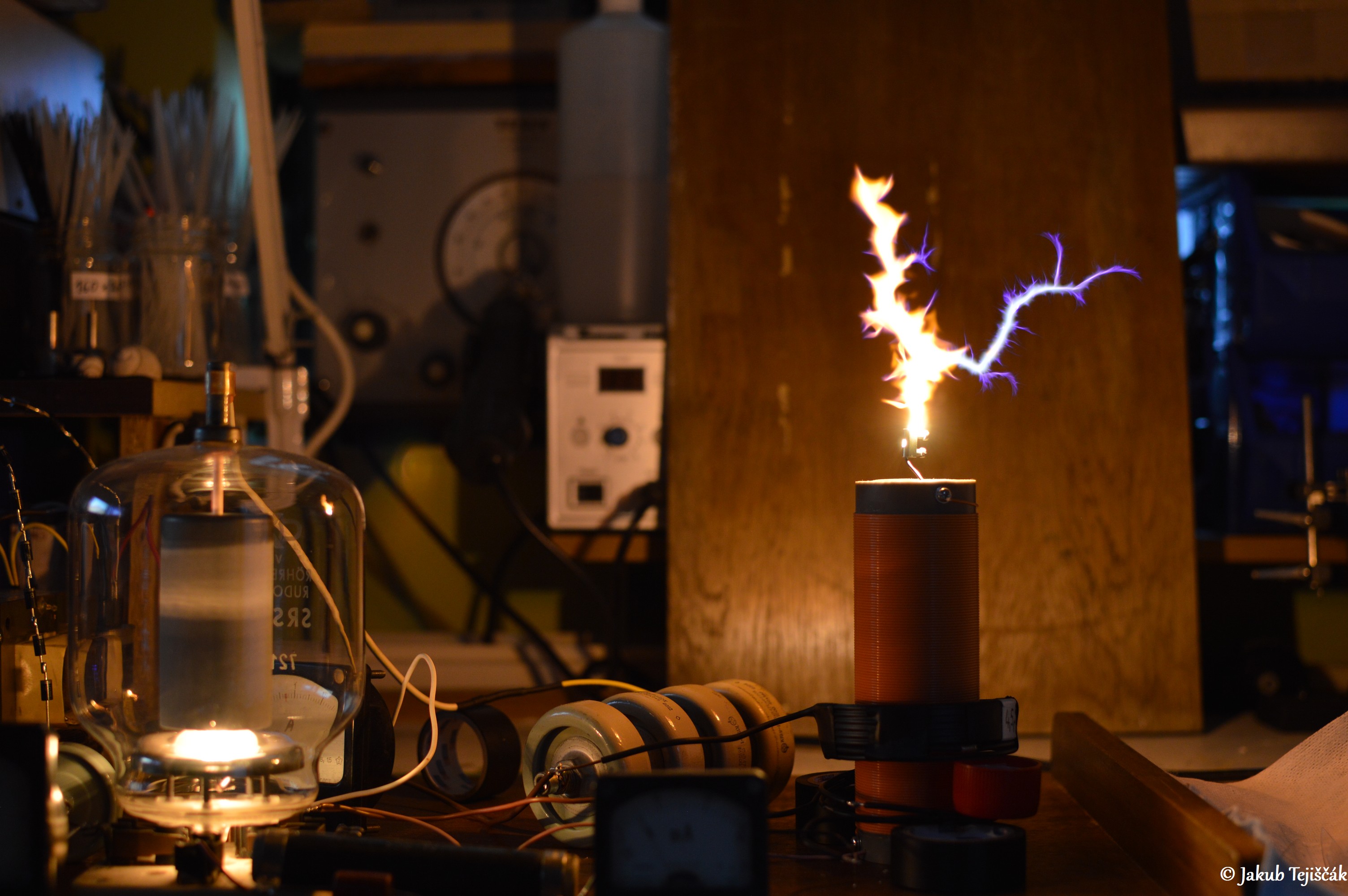

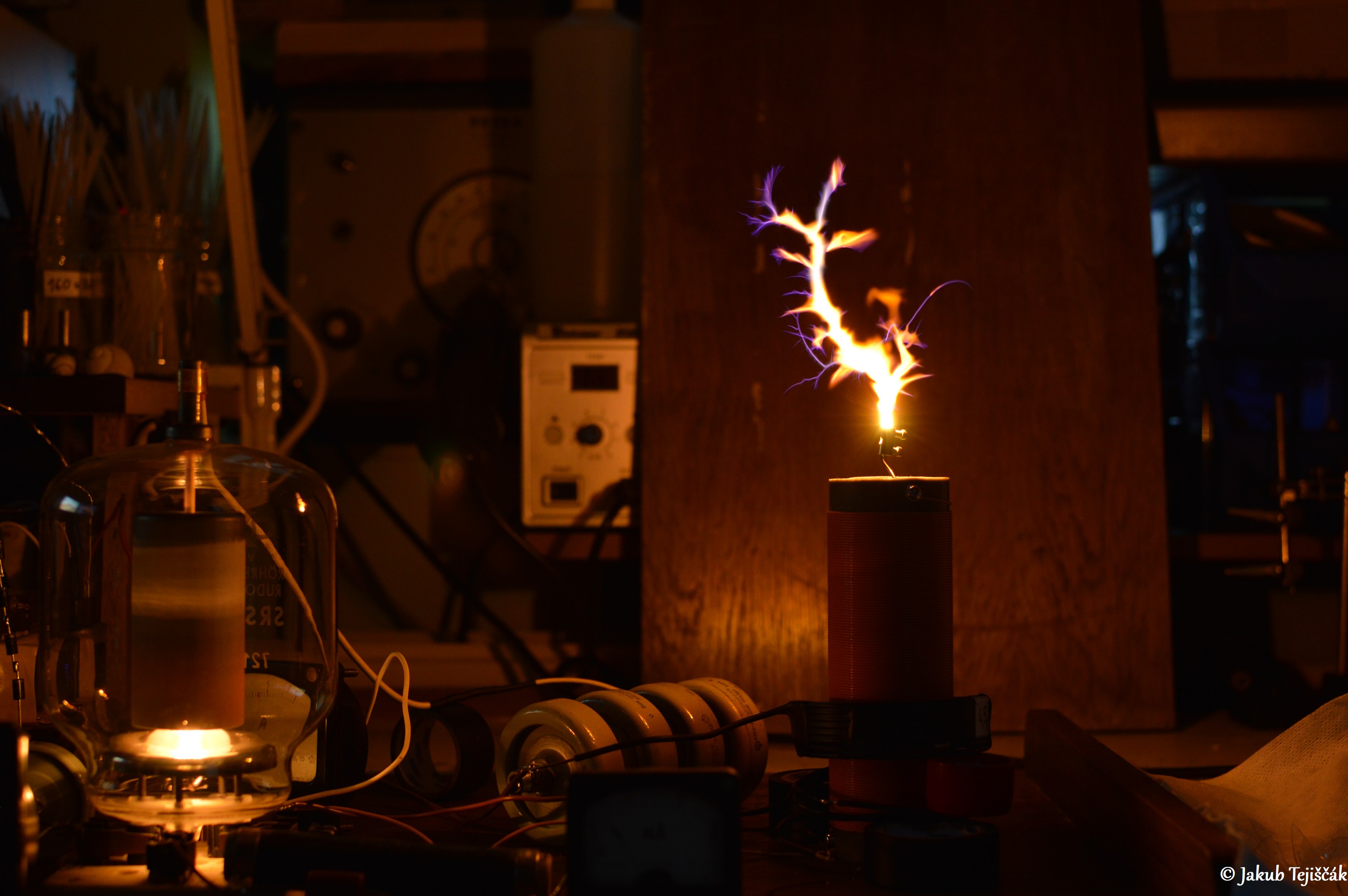

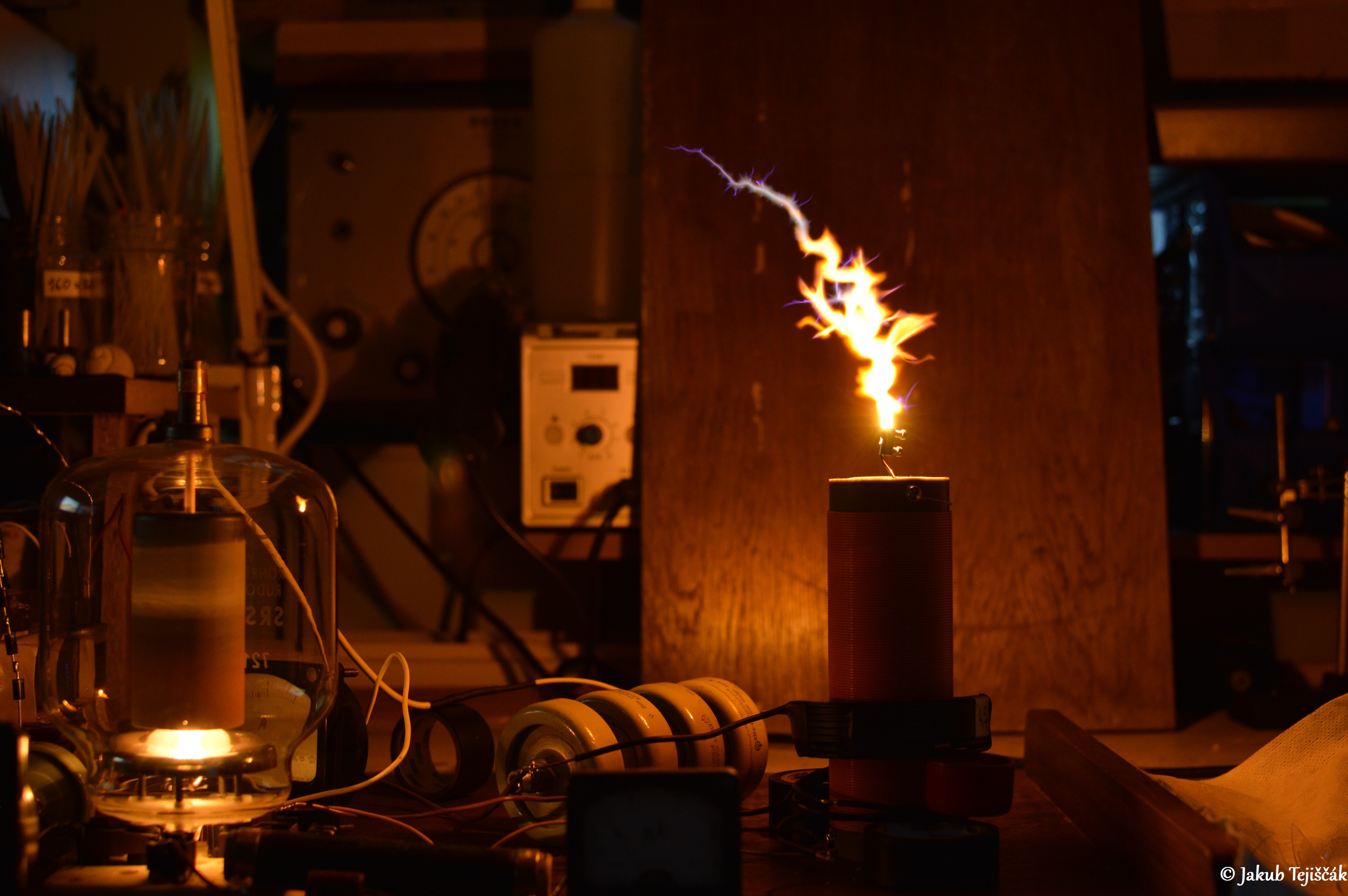

Kúsok skla na hrote

      Pri jednotkách MHz je veľmi zaujímavé umiestniť kúsok skla na hrot. Je však nutné dopomôcť zapáleniu výboja a prepáliť postupne sklo, aby začal sršať výboj z konca skla, po ktorom si VF prúd na MHz vypáli cestičku. Postup vidieť na fotkách alebo videu nižšie. Kúsok skla som mal z rozbitej žiarovky.




Žiarovka na anóde elektrónky

      Trochu blbnutia alebo, čo dokáže pár kV pri 4,2MHz v žiarovke zapichnutej do anódy elektrónky. Vlákno už mala predtým prepálené.



Farbenie plazmy chémiou

      Využil som situáciu a tento VTTC rozložený na stole, a znova som skúšal sa pohrať s chémiou na farbenie plazmy. Na túto tému vznikol iný článok – chemické farbenie plazmy. Postup je jednoduchý, vzal som pologuľatú skrutku, namočil do vody a následne do chemikálií. Skrutku som nahrubo olepil dokola a umiestnil na hrot sekundárnej cievky a tu je výsledok v albumoch fotiek.

      Všimnite si, že niektoré látky horšie farbia plazmu výboja alebo skôr je vidieť príslušnú farbu plazmy len na okrajoch plazmy výboja. Tiež je vidieť rozdiel v porovnaní s viac výkonným SSTC (chemické farbenie plazmy), ktorý mohutnejšou plazmou dokázal jednoduchšie a rýchlejšie vypáliť látky a zafarbiť plazmu vo výboji. Menej výkonné TC budú na tom horšie, no použitie sodíka v sóde bikarbóna je vždy výhra nielen pre ľahké zafarbenie výboja, ale aj pre predĺženie výboja. Lítium vo forme Li2SO4 sa ukazuje taktiež, ako veľmi skvelé riešenie na farbenie aj predĺženie výboja.

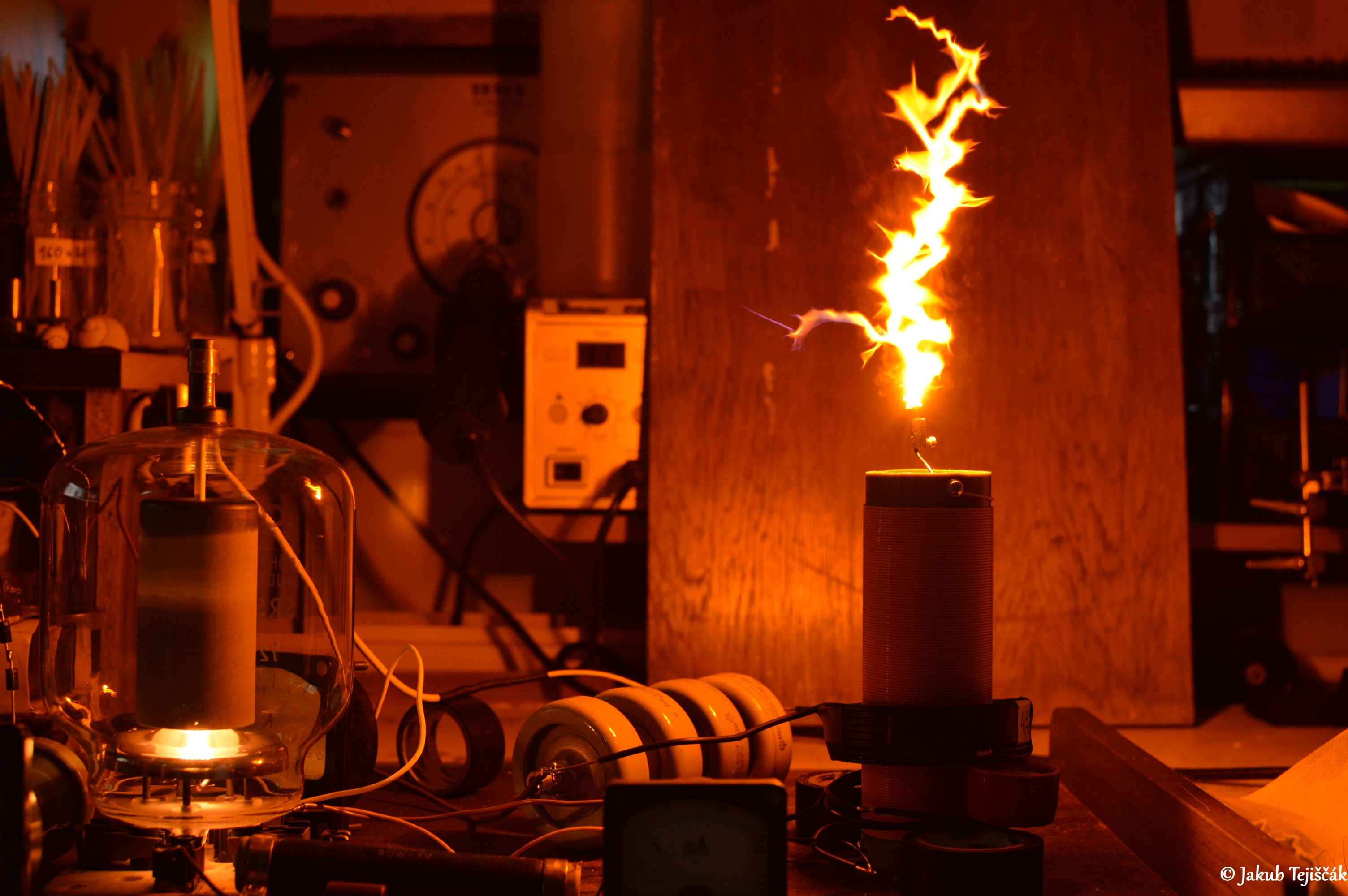

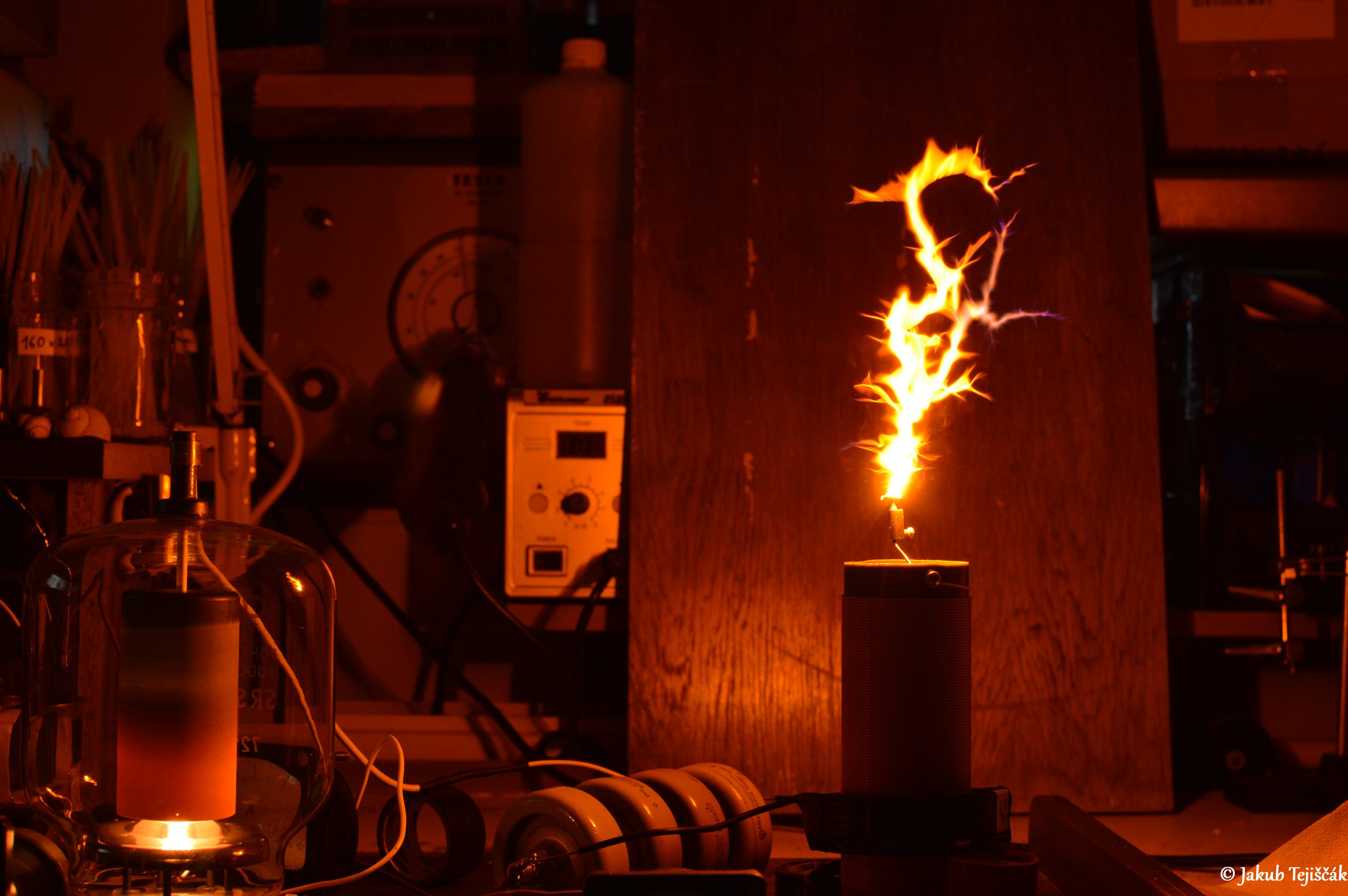

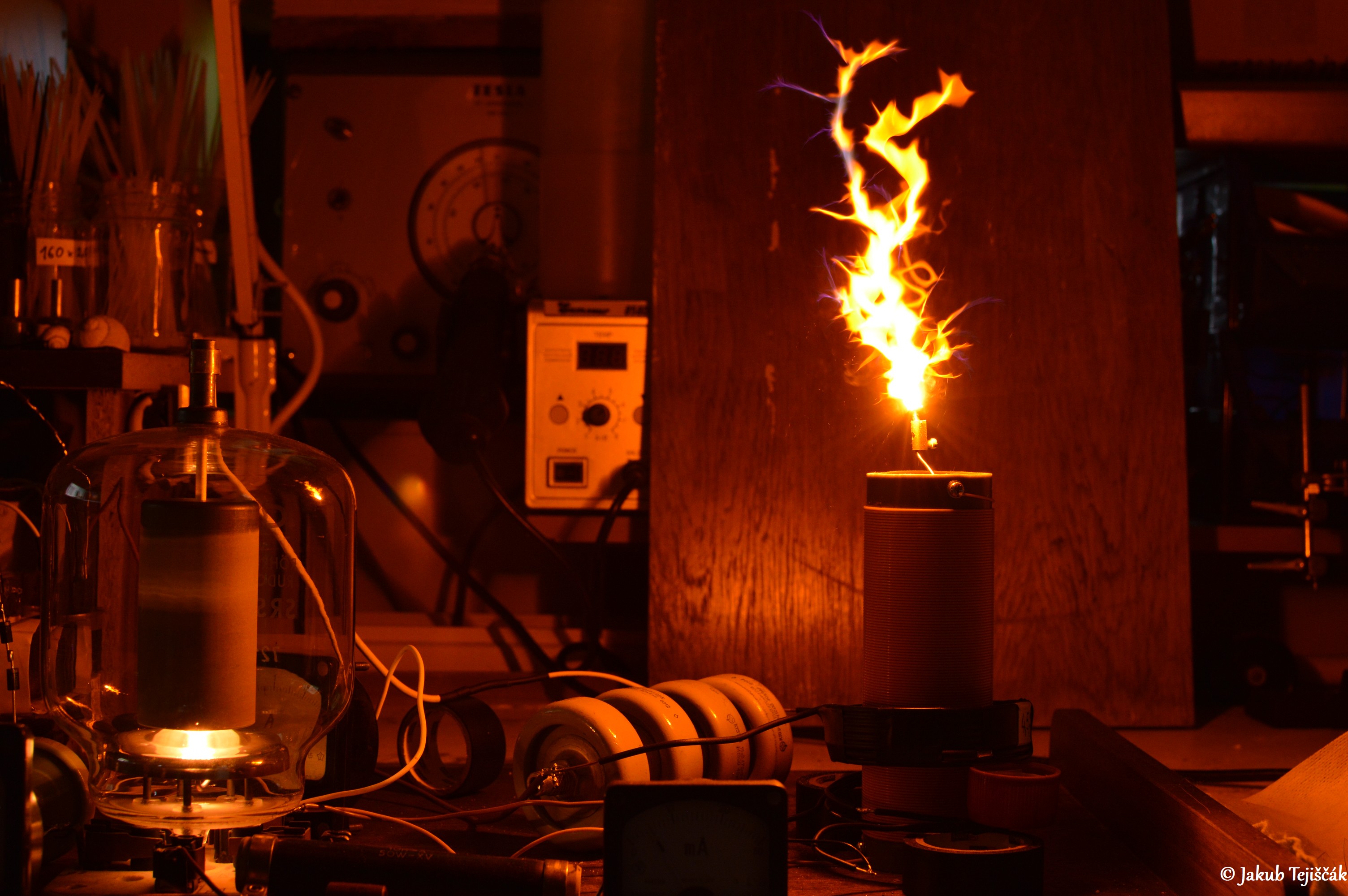

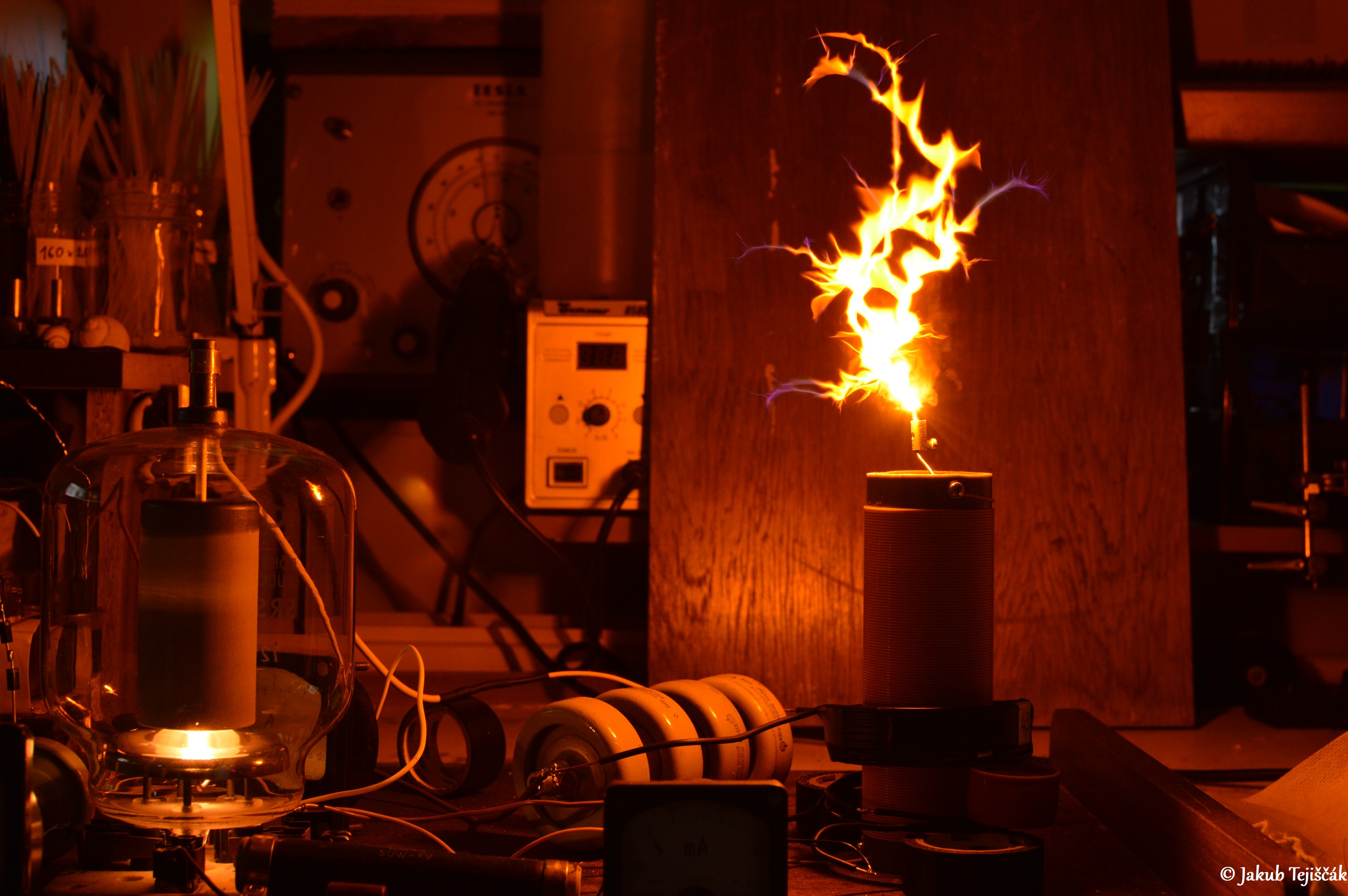

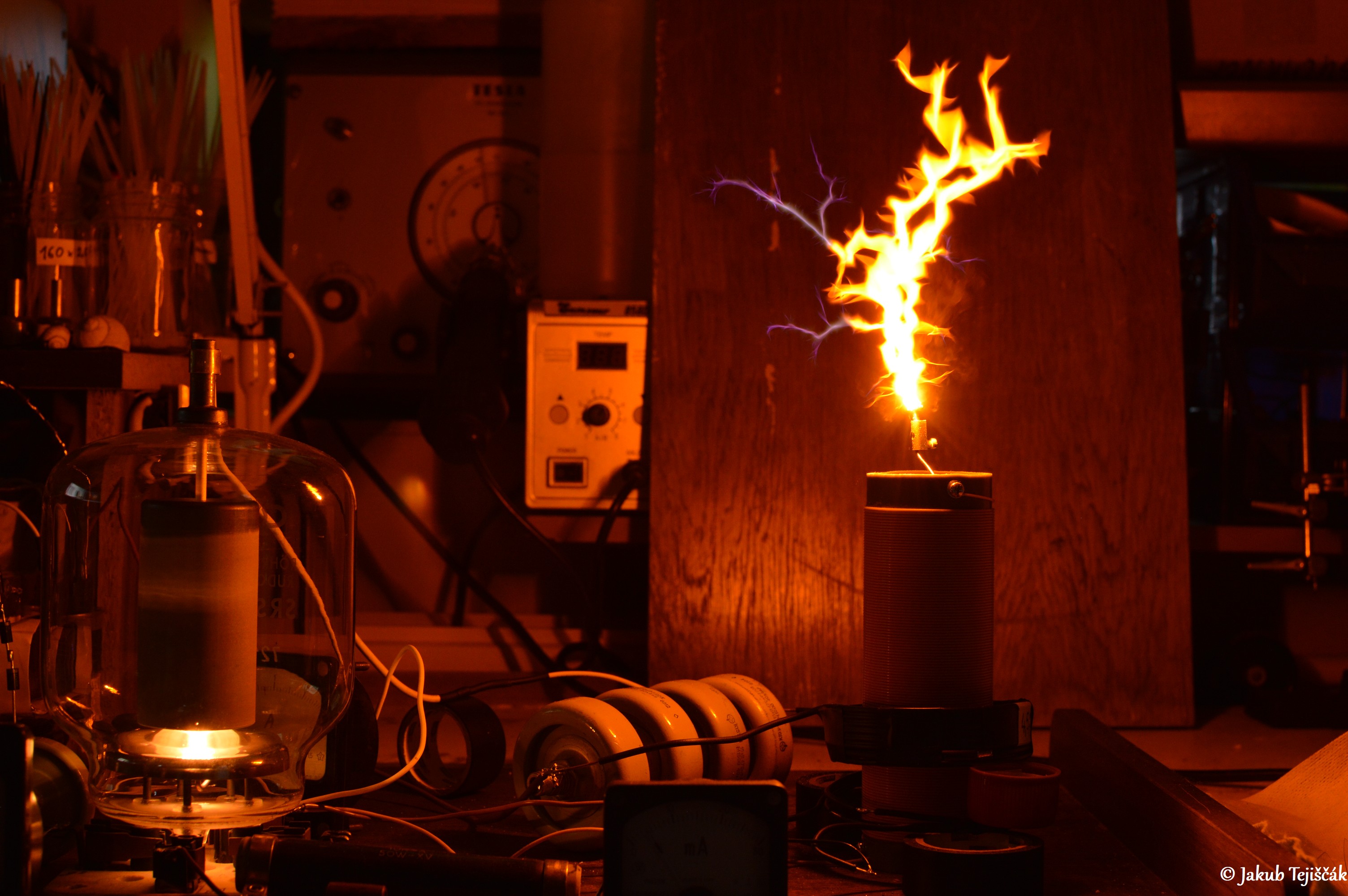

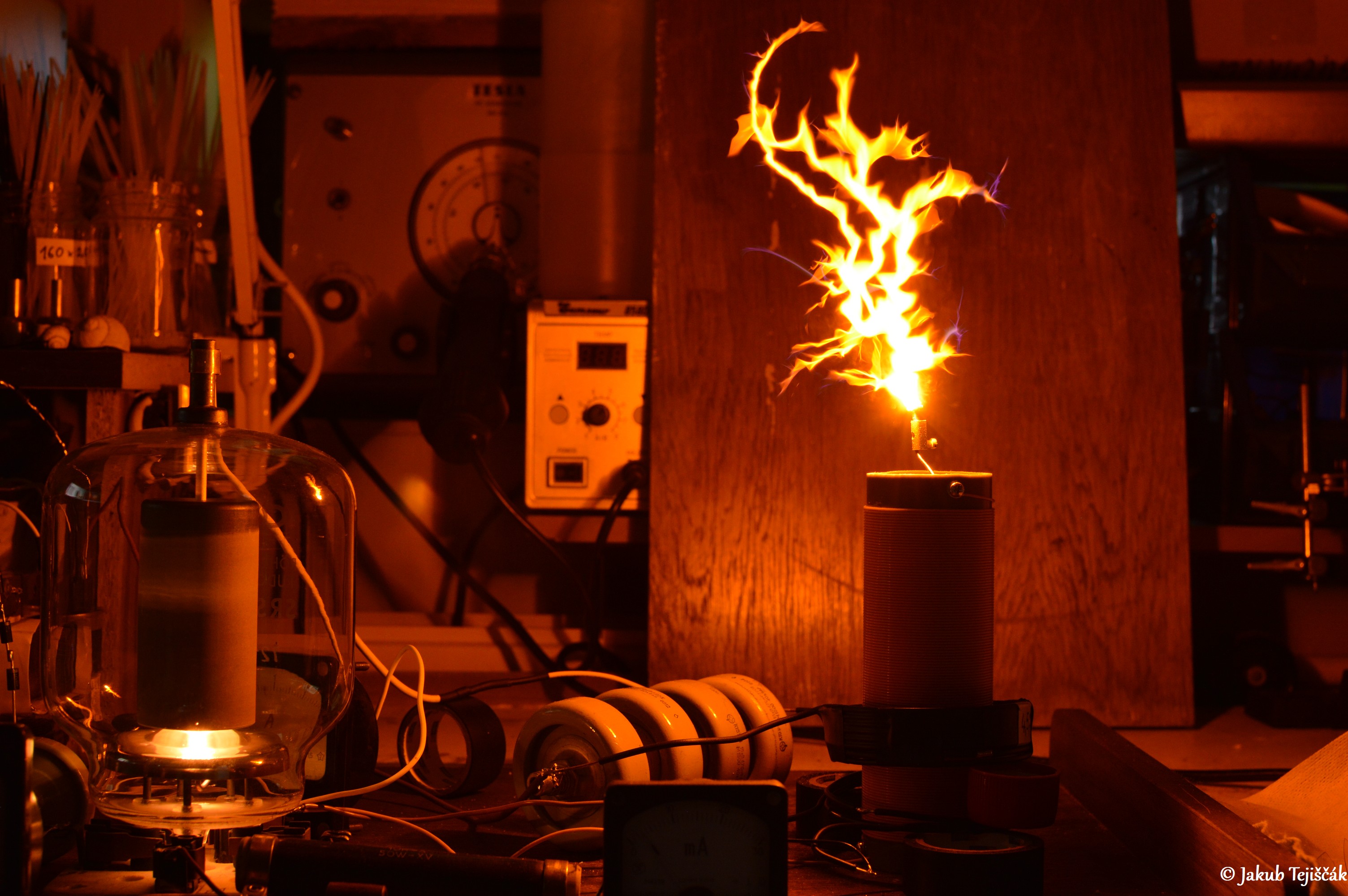

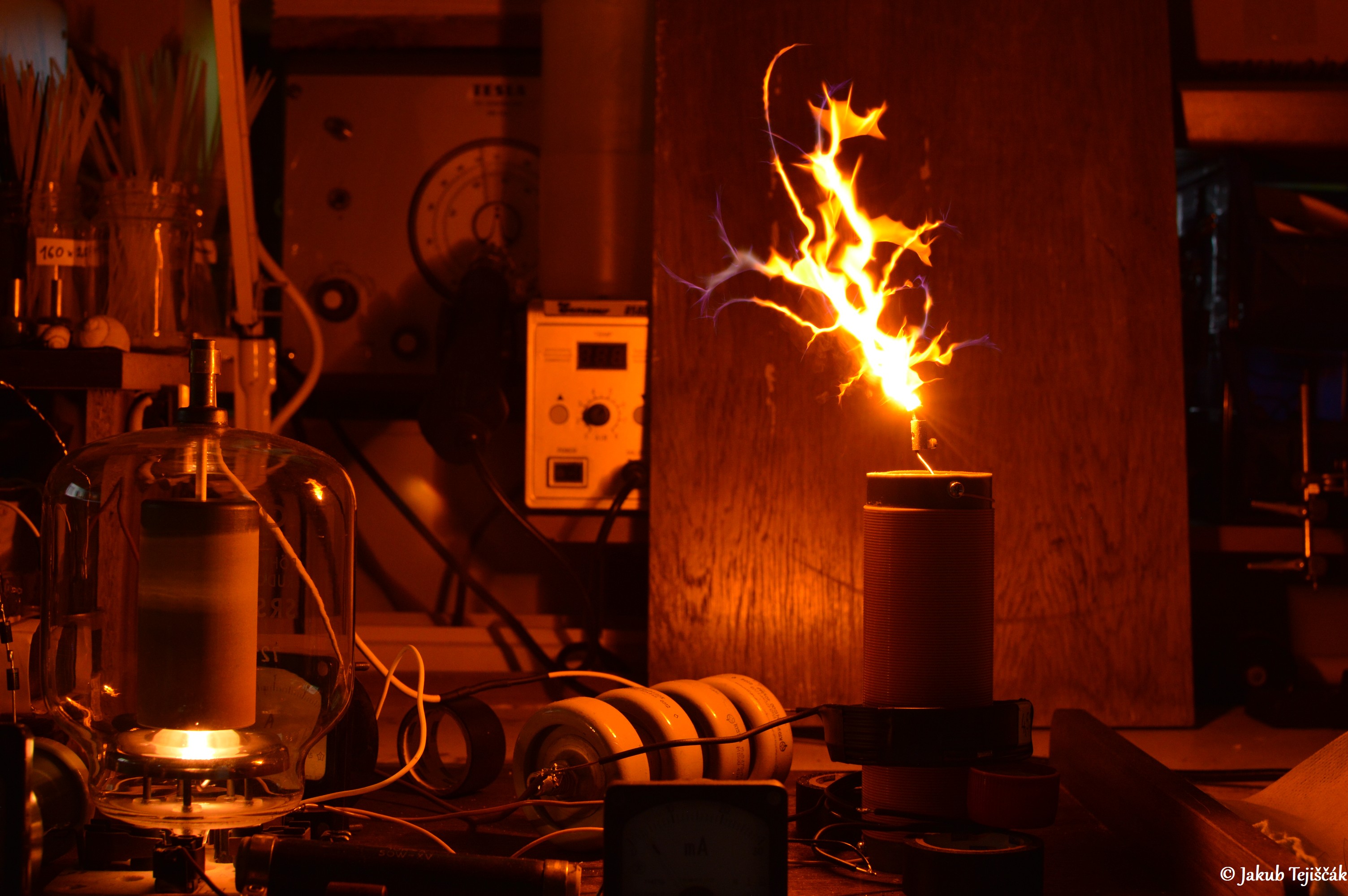

Sodík - Hydrogenuhličitan sodný - NaHCO3 (sóda bikarbóna)

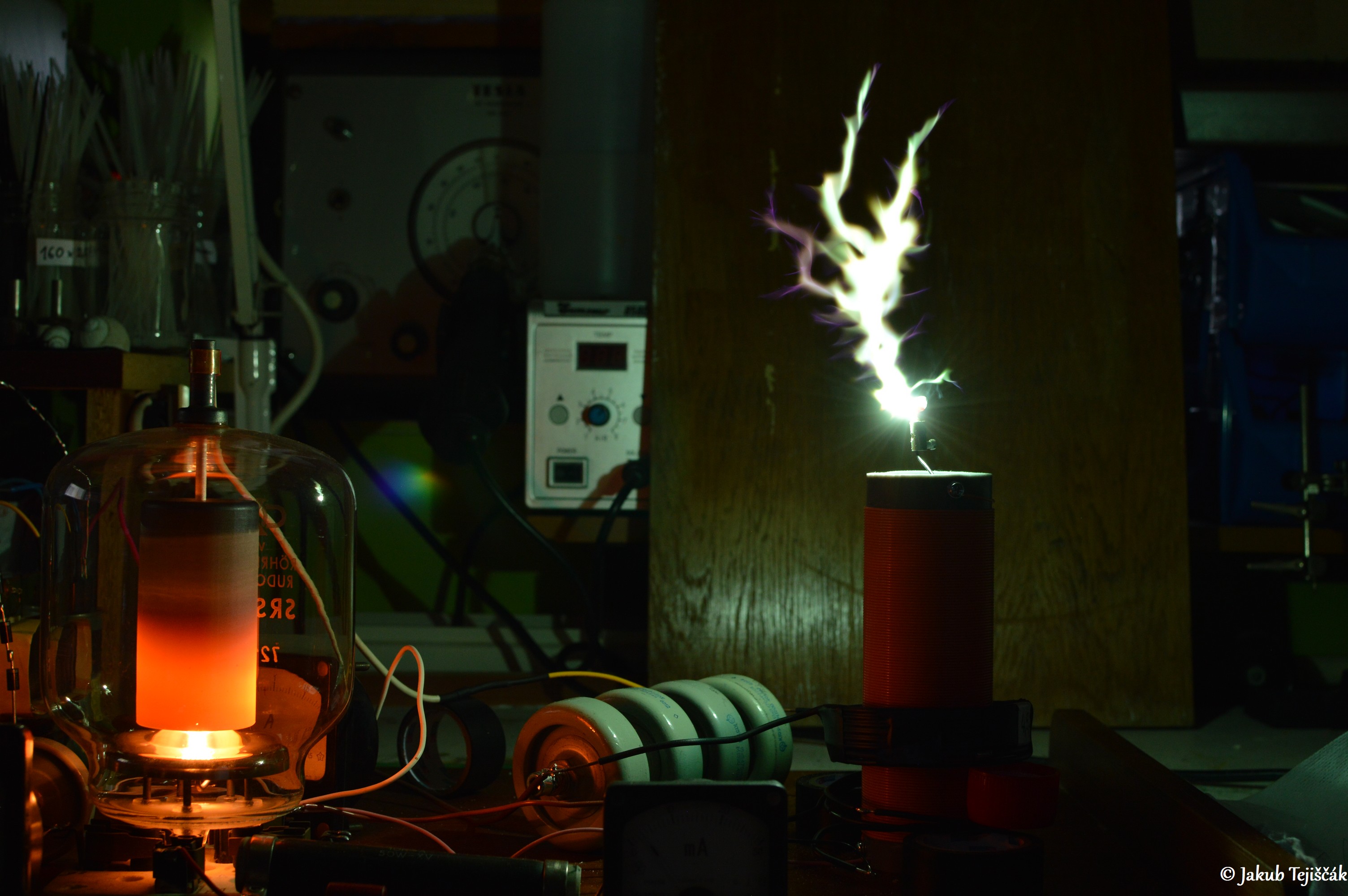

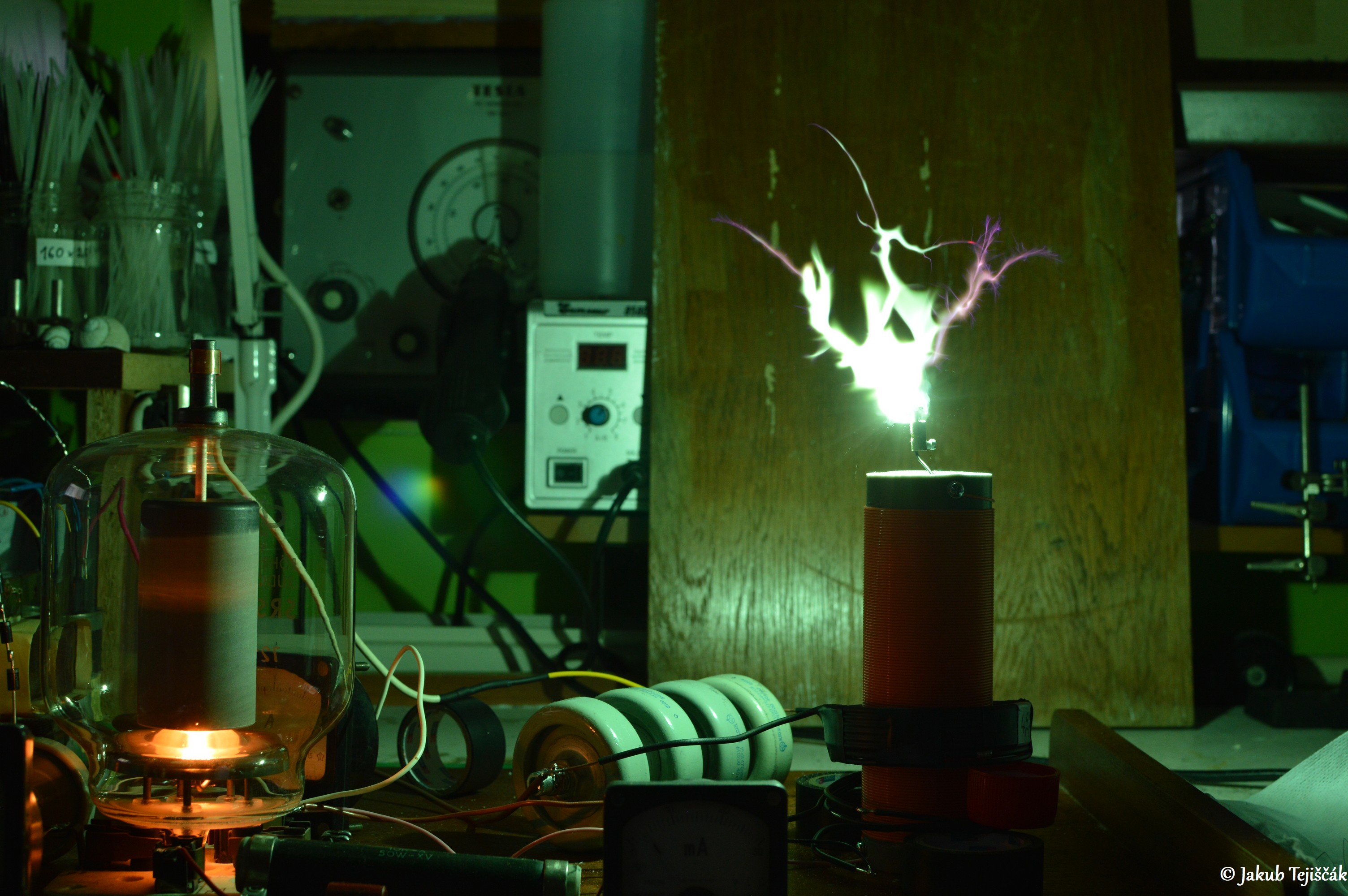

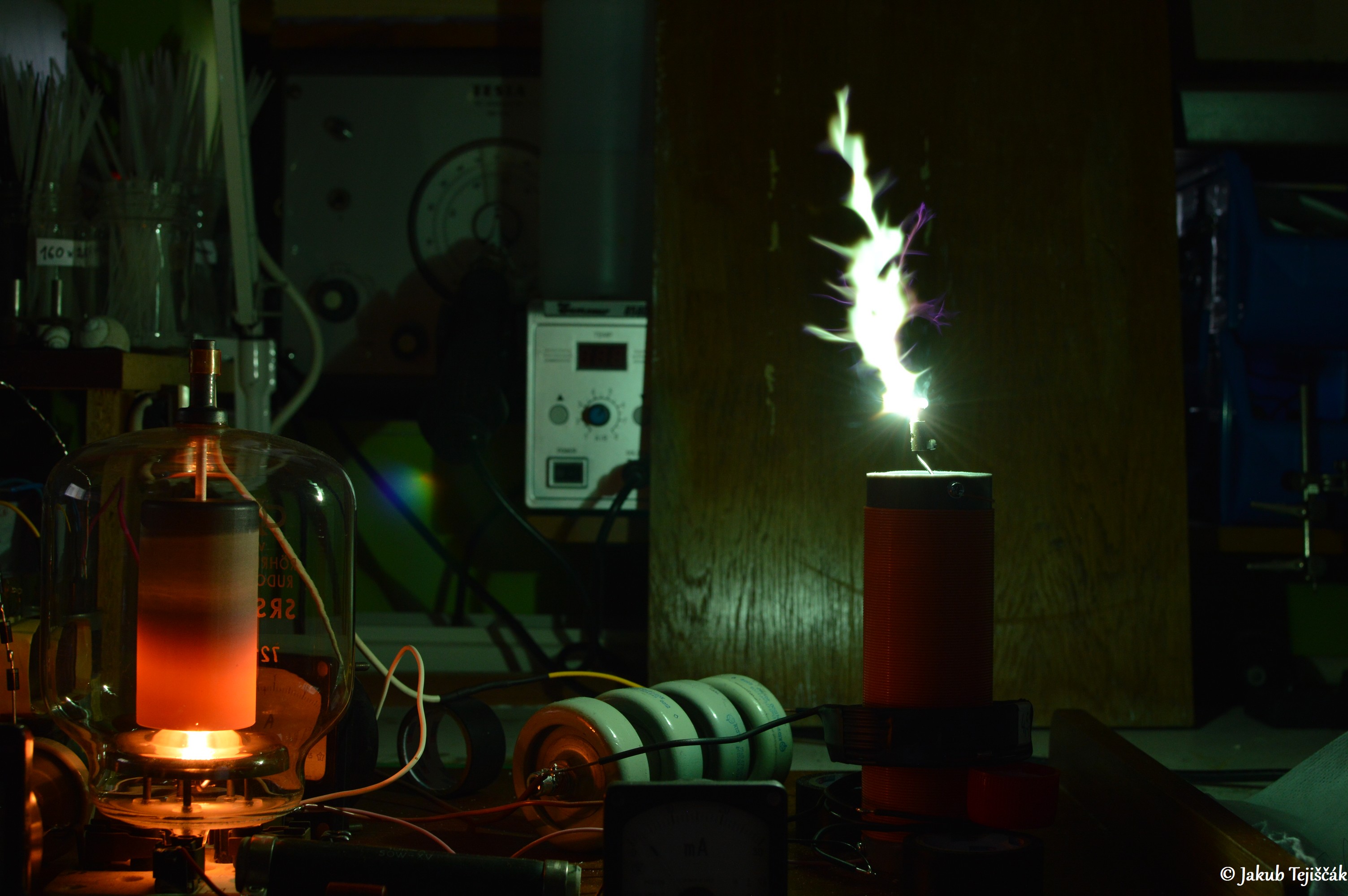

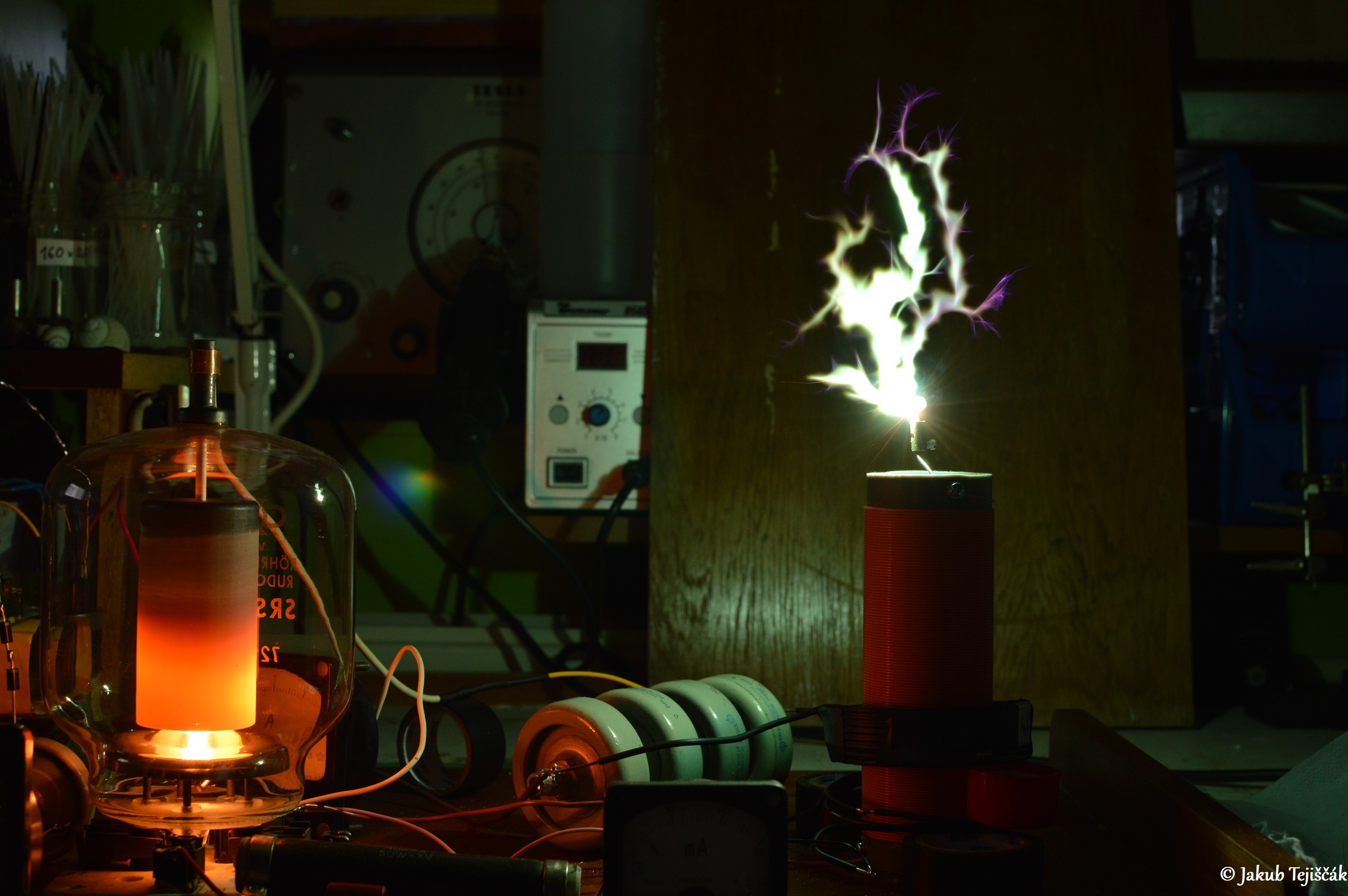

Bór - Kyselina boritá - H3BO3

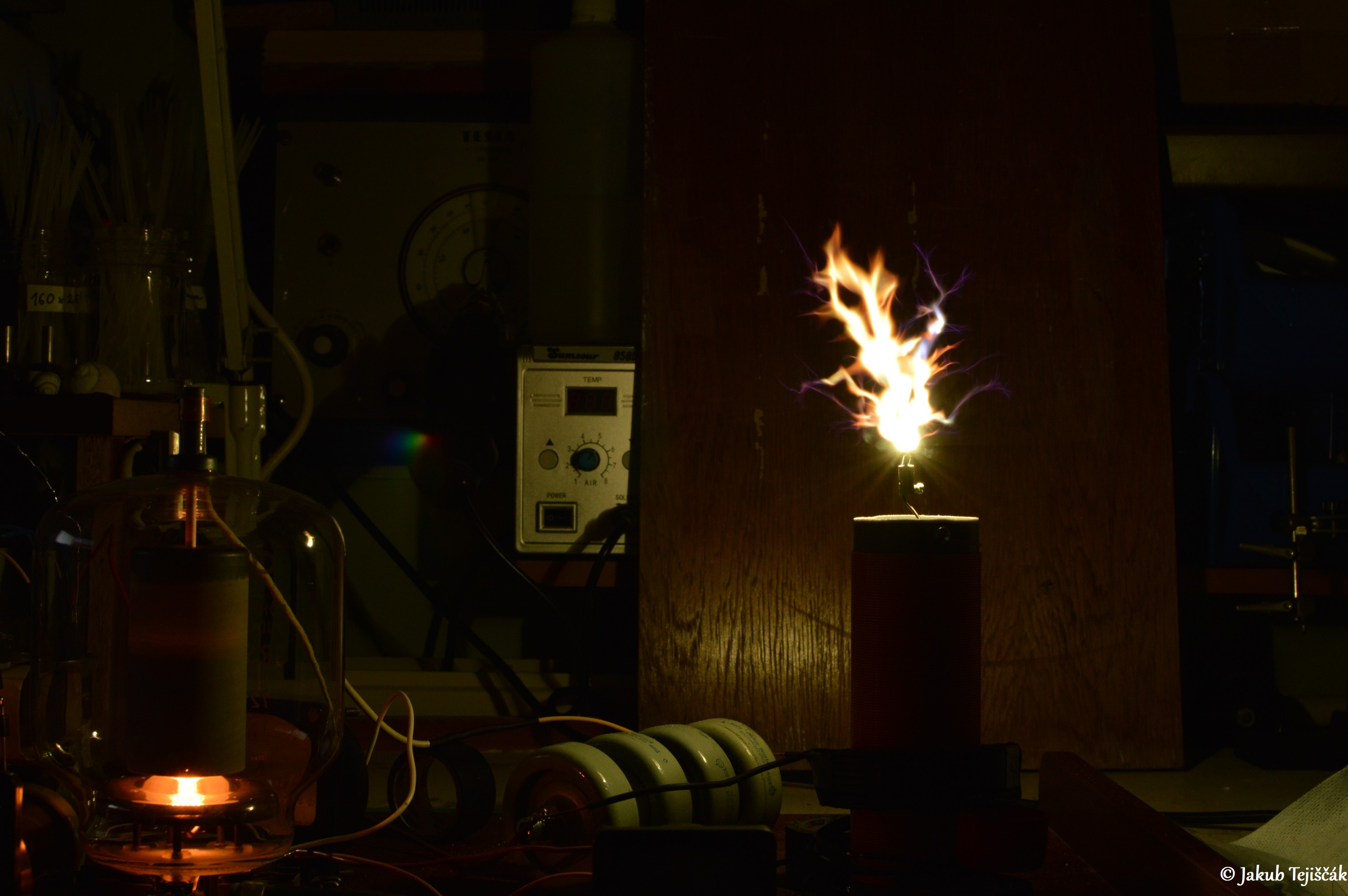

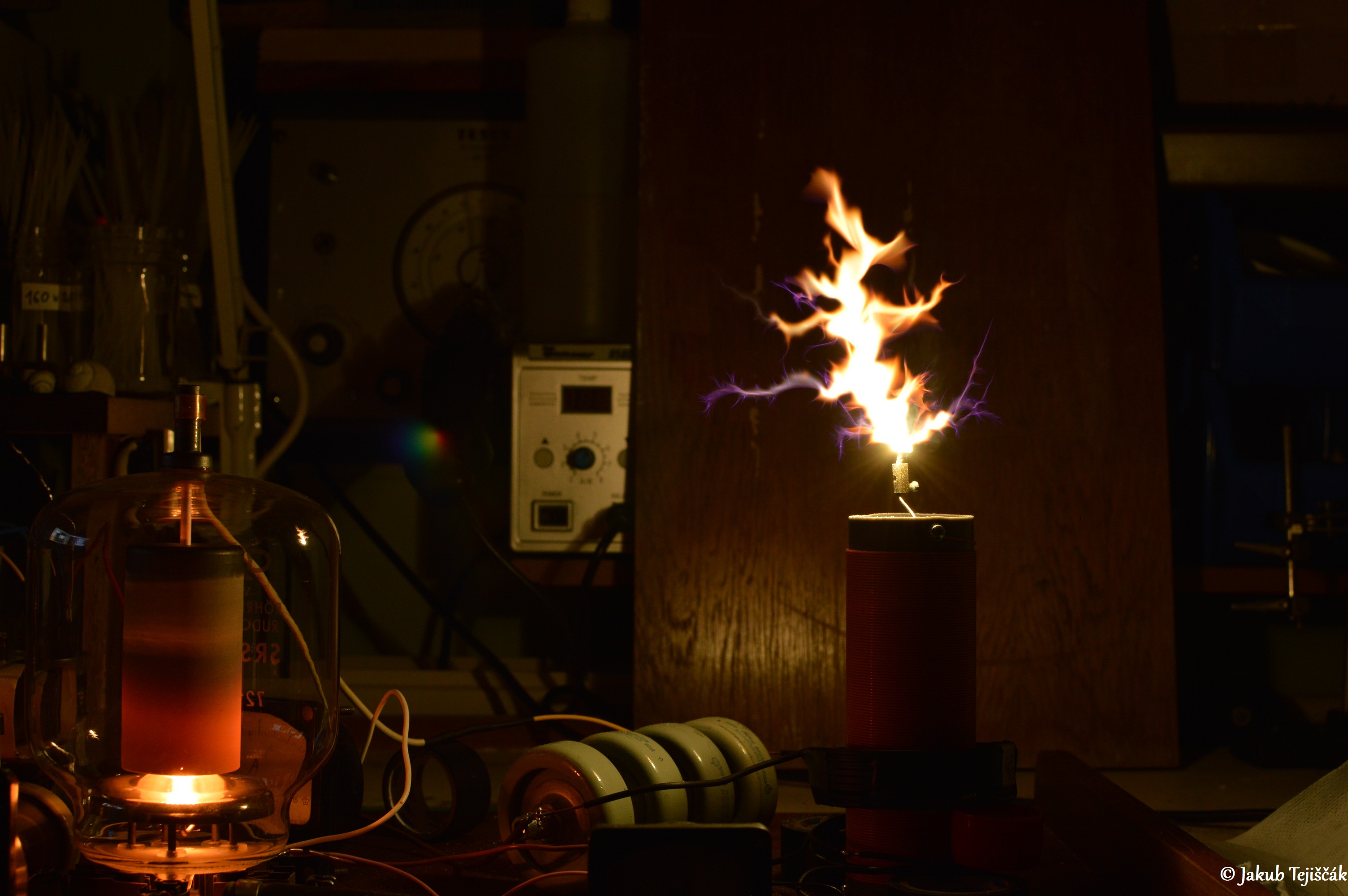

Bárium - Síran bárnatý - BaSO4

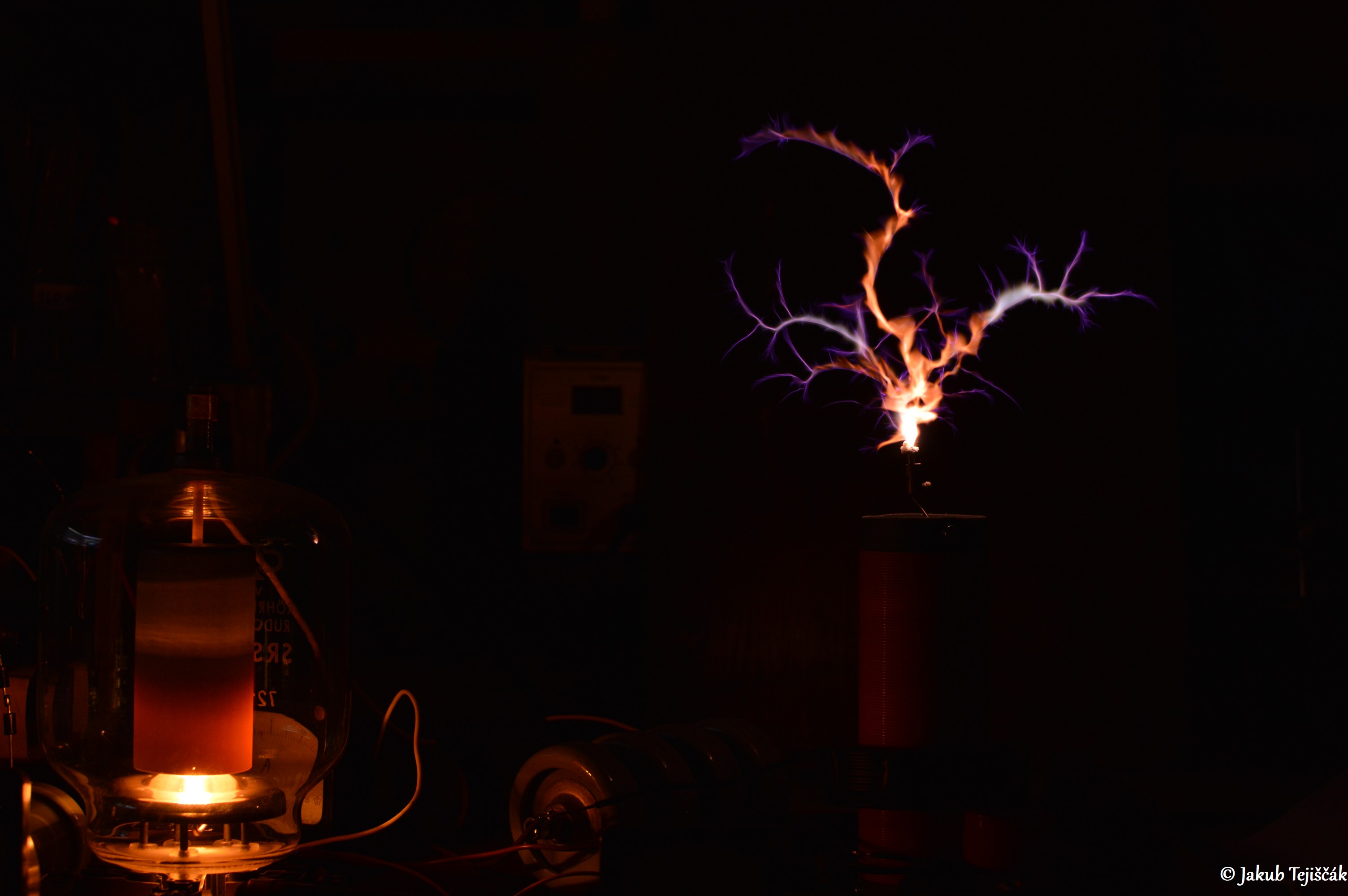

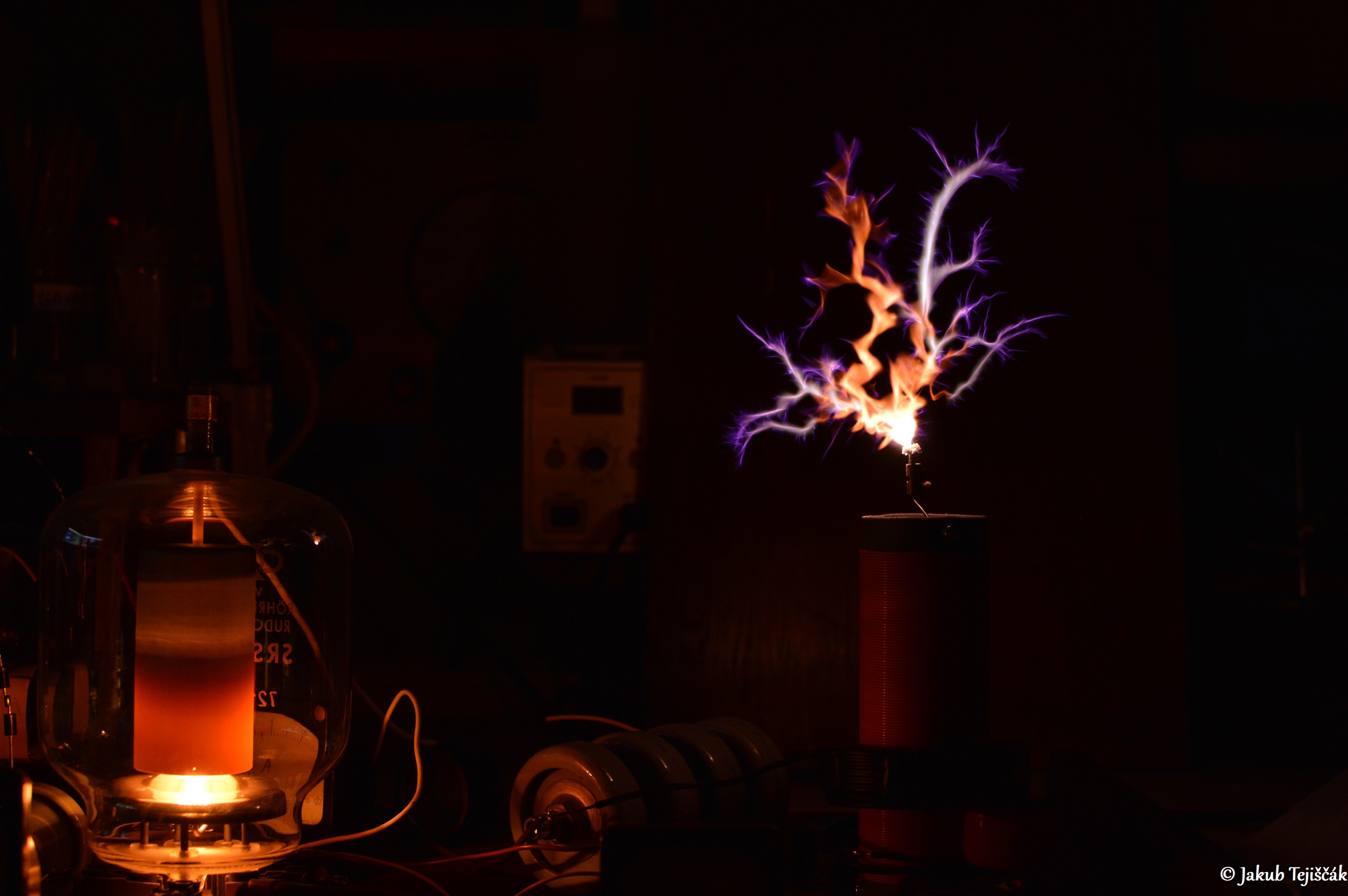

Draslík - Síran draselný - K2SO4



Lítium - Síran lítny - Li2SO4

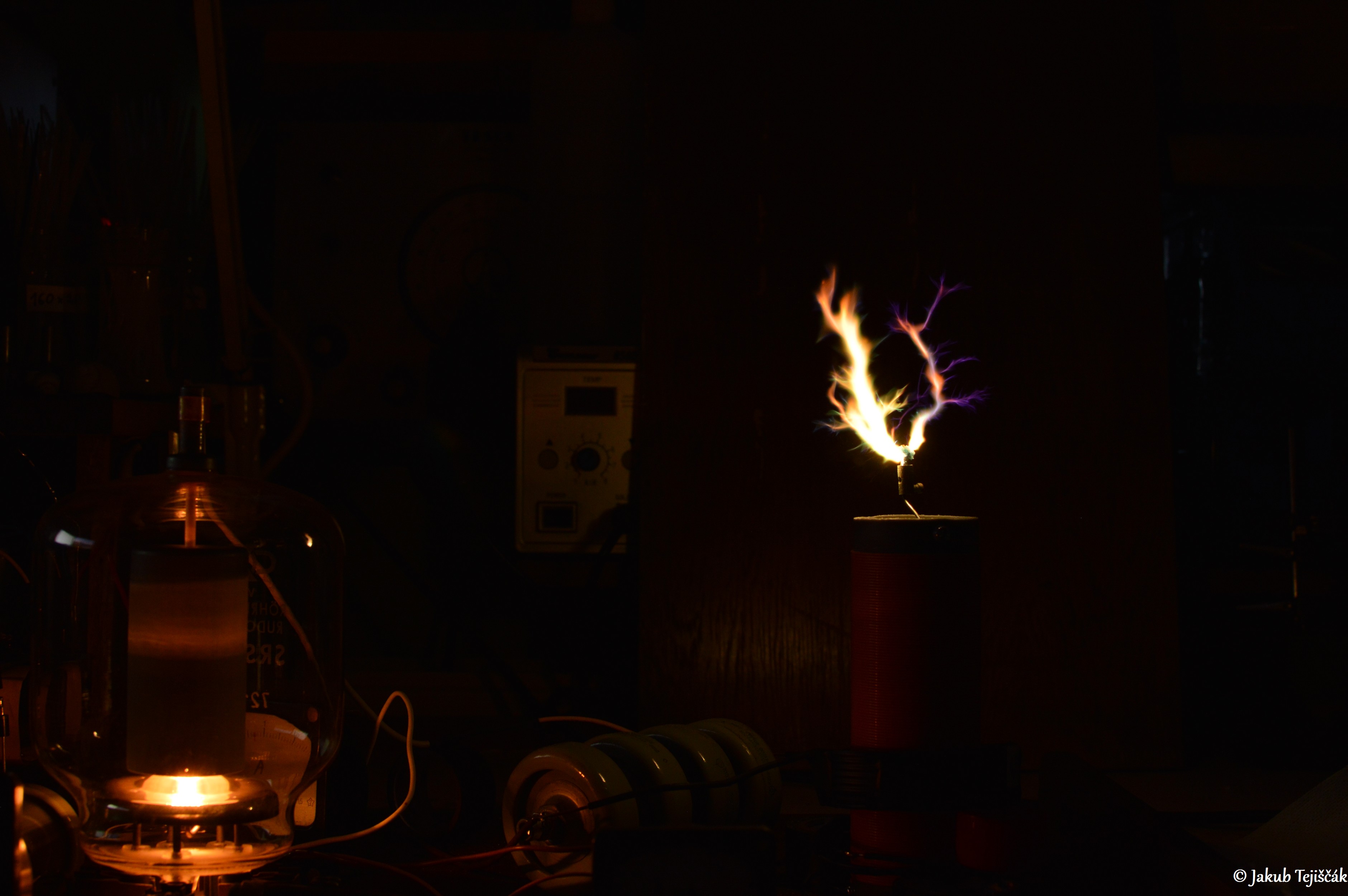

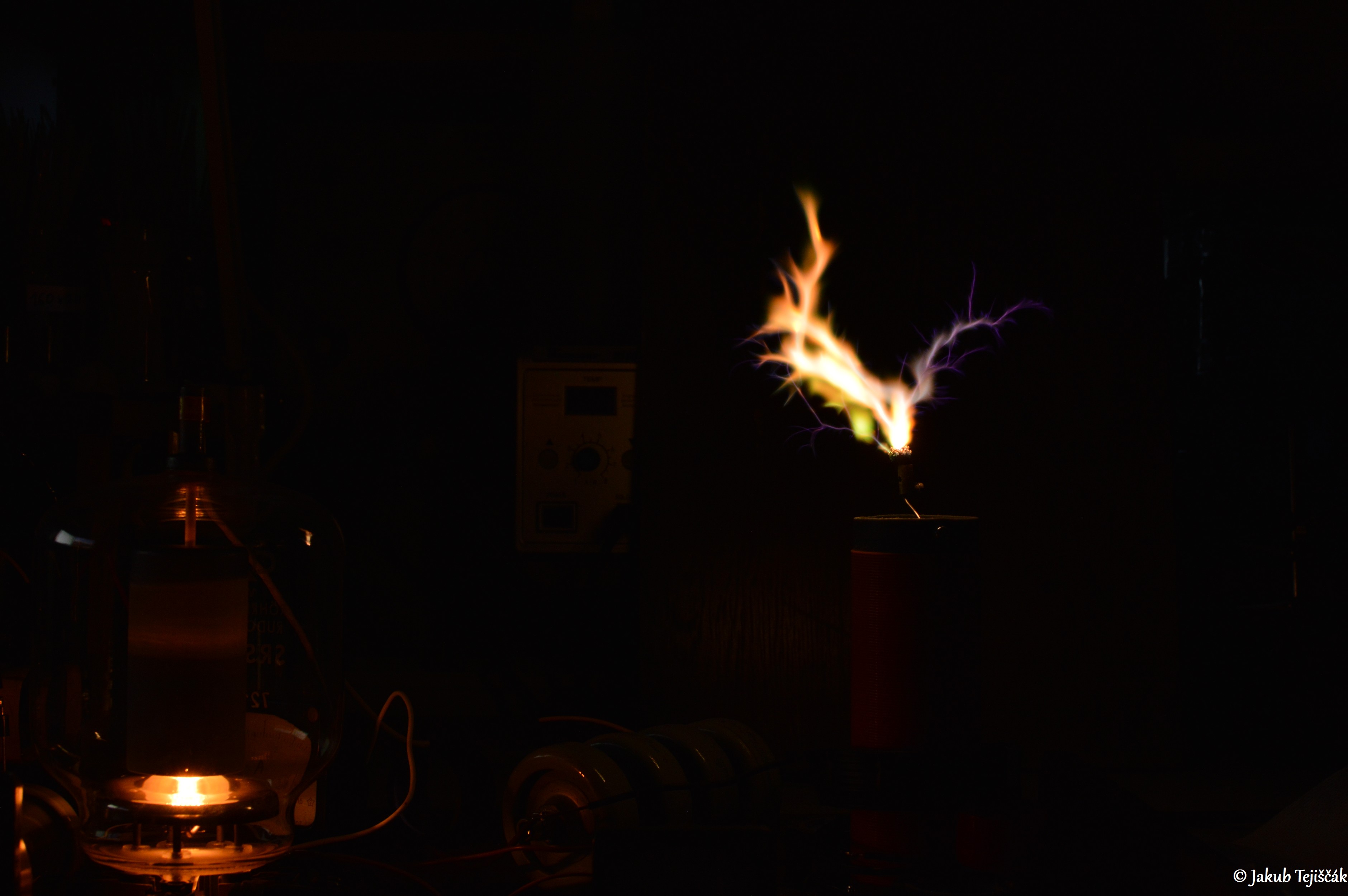

Meď - Síran meďnatý - CuSO4 (Modrá skalica)

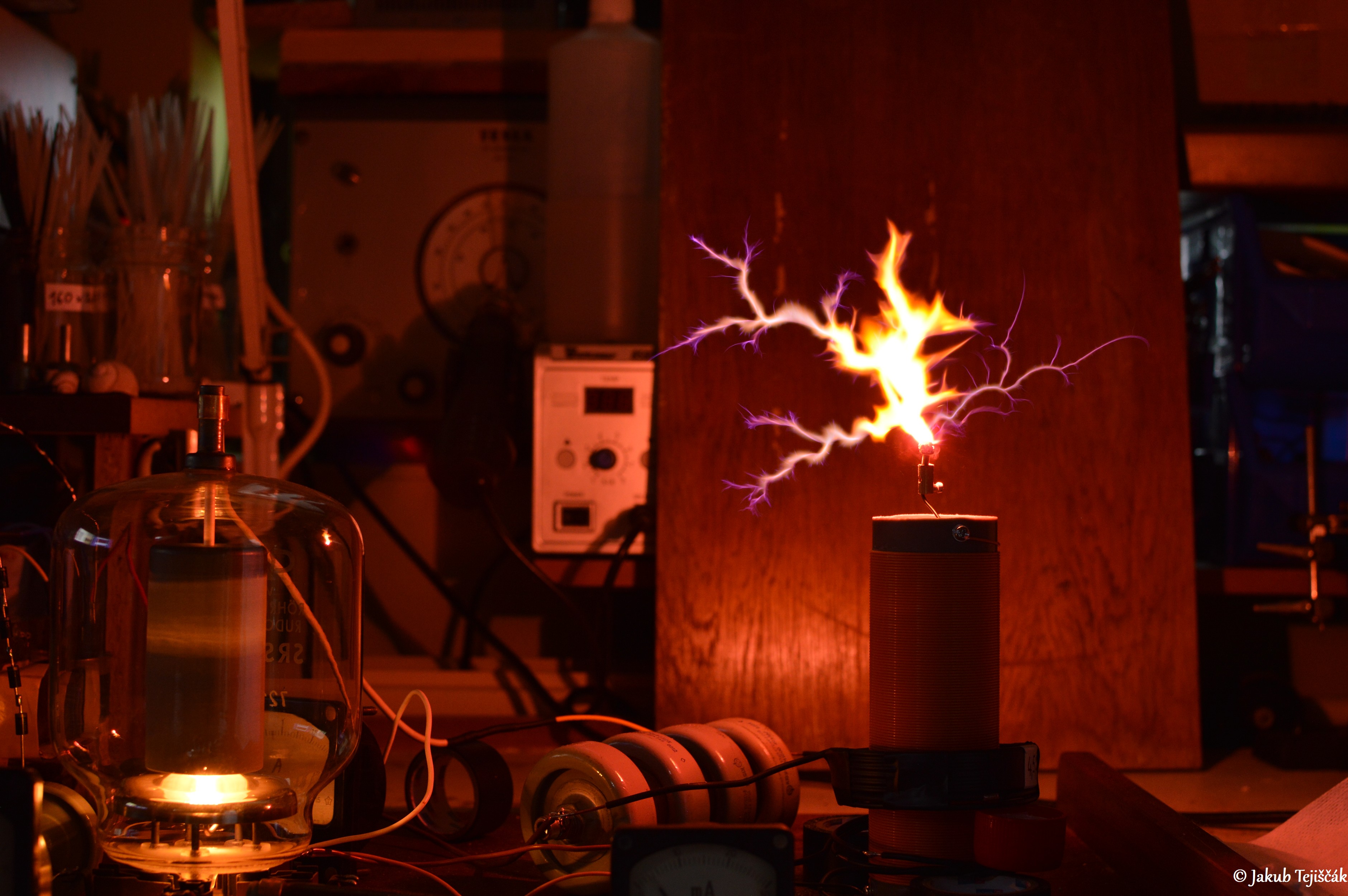

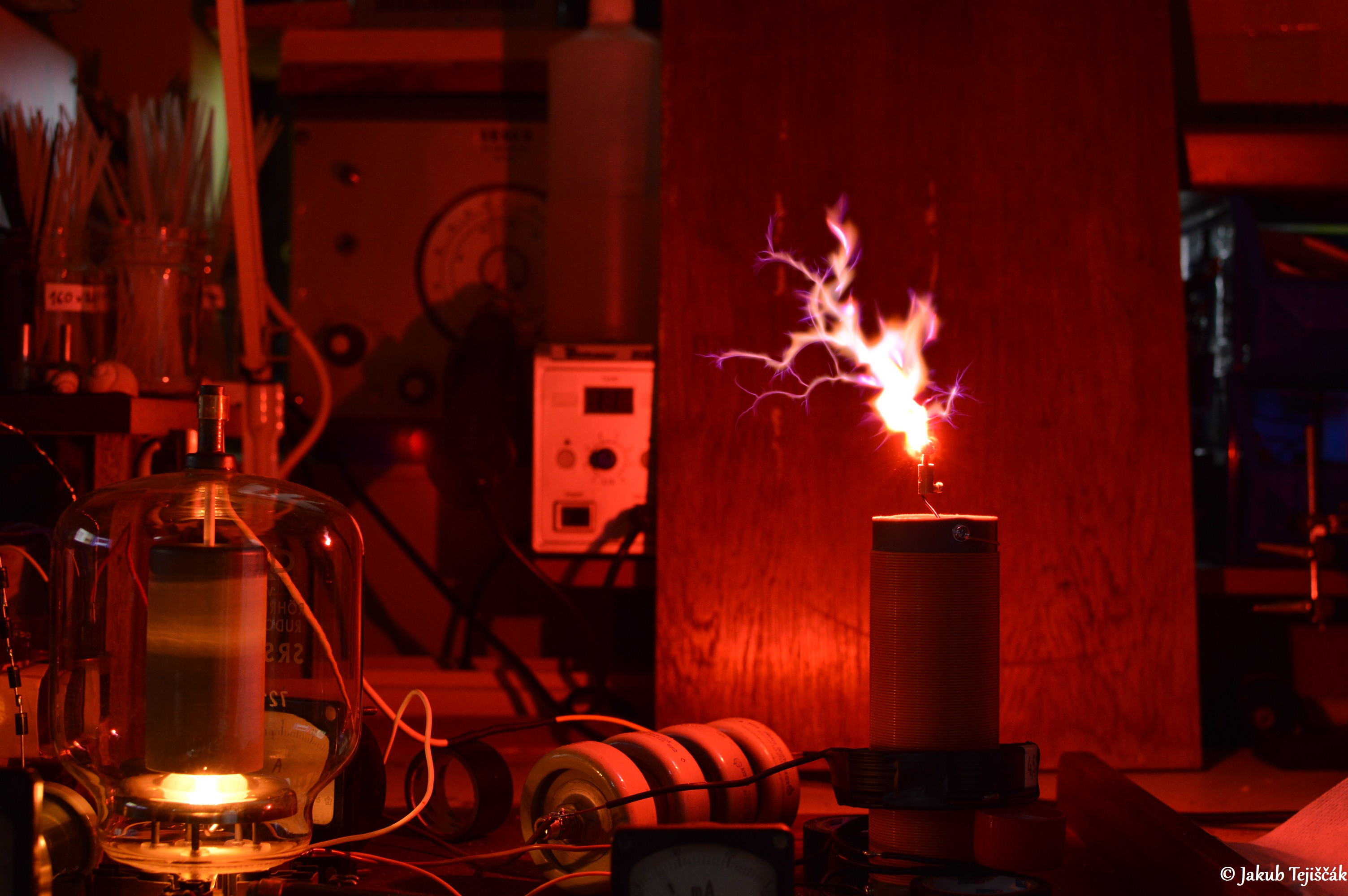

Stroncium - Uhličitan strontnatý - SrCO3



Vápnik - Uhličitan vápenatý - CaCO3



Videa
