SSTC II polomost s IRFP460LC napájaný zo siete, výboje do vzduchu 41cm. Budenie driverom s feedback anténou. Neskôr prerobenie na plný most a výboje do vzduchu až 60cm ! Zapojenie tiež obsahuje pridanú analógovú MIDI moduláciu.
Tento teslák je pokračovanie prvého úspešného SSTC, ktorý stále mal dosť chýb a bolo potrebné ich vychytať, plus som pridal ešte analógovú MIDI moduláciu. Cievky ostali všetky pôvodné z toho sa nezmenilo nič aj polomost ostal rovnaký. Zmenená a na novo spravená je kompletne celá elektronika do novej krabice. Zapojenie používam stále rovnaké, ale opäť mierne upravené, inak navrhnutá DPS, inak rozmiestnené súčiastky. Spolu na jednej doske budiča je aj interrupter s NE555, ako súčasť. MIDI modulácia ma samostatnú dosku + tretia DPS na zdroj napätí pre elektroniku. Už žiadne napájanie elektroniky laboratórnym zdrojom, ako všetky predošlé TC (čo bola jedna s podstatných chýb), ale vlastný zdroj so sieťovým trafkom na jednej doske tienené v plechovej krabici. Bolo tam s týmto spojené veľké rušenie od TC (prívodné káble od lab. zdroja), ktoré sa dostavalo všade do elektroniky a celé to niekedy divne a náhodne spínalo, čo bolo počuť aj vo zvuku výbojov, že niečo nie je v poriadku. Elektronika je kompletne tienená, zem elektroniky je spojená s krabicou a zemnené celé na PE. Až teraz pri kvalitne a kompletne tienenej elektronike, mi konečne beží SSTC úplne stabilne, bez rušenia a zákmitov. Žiadne odpaľovanie tranzistorov, žiadne prehrievanie, super stabilita, tranzistory primerane teplé aj keď to pustím na 260V~ z autotrafa pri 100Hz napájaní polomostu (dvojcestne usmernená sieť). Ale najväčšie a najkrajšie výboje sú pri 50Hz, jednocestne usmernenou sieťou, kedy som dosiahol do vzduchu 41cm výboje. Čo je o 3cm viac, ako pri predošlej elektronike a pri oveľa menšom ohreve polomostu, čo je dosť viditeľný rozdiel. MIDI pripájam do PC, elektronika je oddelená cez optočlen 6N137 aj keď nie je to asi celkom najsprávnejšie riešenie, ale už som to potom neriešil a nechal tak, ako to je. Polomost mám zatiaľ len vedľa položený na stole a ani s tým nič nebudem robiť, lebo chystám sa to opäť prerábať na plný most. Zjavne polomostu vôbec nevadí, že je len tak položený vedľa TC. Samotný koncák nie je nutné tieniť, no riadiaca elektronika je na dobré tienenie kritická a netreba to podceňovať.
Zhrnutie:
- Sekundárna cievka: 11x33cm (1:3)
- Vodič: 0,315mm
- Počet závitov: 956z
- f0 (JavaTC): 240kHz
- Primárna cievka: d=12,5cm
- Vodič: 1mm
- Počet závitov: 11z
- Začiatok primáru: 3,5cm nad začiatkom sek. cievky
- Veľkosť výbojov: 41cm (do vzduchu)
- Napájacie napätie: 260V - autotransformátor RA10
- Tranzistory: 2x IRFP460
Schémy používane na tento SSTC (finálne schémy pozri úplne dole !):
1. zdroj napätí 5V, 9V a 15V
2. budič + interrupter
3. MIDI

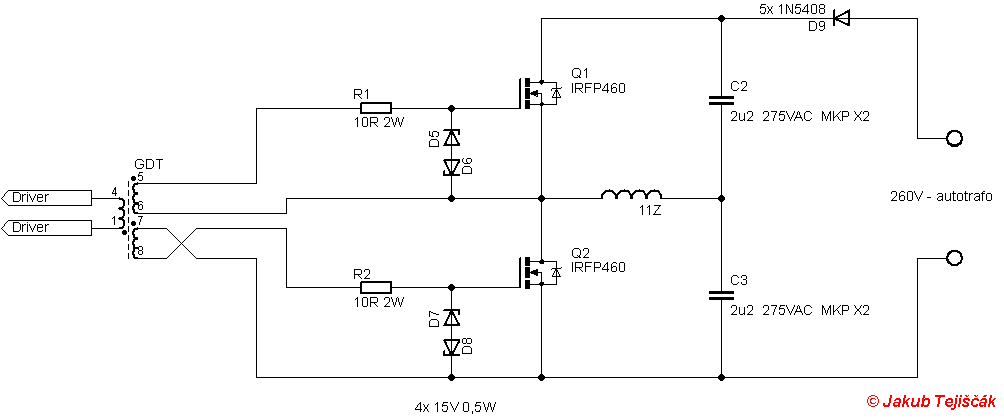

4. polomost
https://vn-experimenty.eu/teslov-transformator/sstc/sstc-4.html#sigProId8b7ef2e6fb
Elektronika SSTC
Elektronika SSTC v novej plechovej krabici a všetko dobre uzemnené na PE.
https://vn-experimenty.eu/teslov-transformator/sstc/sstc-4.html#sigProId07140c2040
Fotky výbojov a videá
Fotky výbojov, výboje dosahujú výšky 41cm do vzduchu (nie uzemneného predmetu). Horný prvý rad sú fotky pri rôznom nastavení interrupteru. Dolný rad zľava pustené na 50Hz v strede na 100Hz a na pravo s časom uzávierky 1 sekunda. Pre zaujímavosť, svietiaca mikrospájka (červená LED) vzadu za TC je vypnutá.
https://vn-experimenty.eu/teslov-transformator/sstc/sstc-4.html#sigProId41c6dbb6c9
Na pravo nefunkčná GU-80. Stratila čiastočne vákuum, nasala plyn, ale nie tak veľa, aby tam ešte neostal dostatočný podtlak.
https://vn-experimenty.eu/teslov-transformator/sstc/sstc-4.html#sigProId8b0aca3082
MIDI modulácia, SSTC pripojený na PC.
Prevádzka na 50Hz, 100Hz a s interrupterom.
Test plného mostu (H-most)
5.6.2016
Teslák funguje spoľahlivo tak prišiel čas prerobiť koncák na plný most. Ostal som pri osvedčených tranzistoroch IRFP460LC. Snubber kondenzátory 4u7 275VAC MKP X2 hneď na nožičkách pod tranzistormi. Všetky súčiastky sú na jednej kope na nožičkách tranzistorov. Nové GDT v pomere 1:1:1:1:1 s 10 závitmi. V sérii s primárom GDT teslacký zvitkový kondenzátor 2u2/100V. Plný most je napájaný jednocestne usmernenou sieťou. Výboje dosahuje niečo nad 60cm do vzduchu. Sekundárna cievka má rozmery 11x33cm.
Zhrnutie:
- Sekundárna cievka: 11x33cm (1:3)
- Vodič: 0,315mm
- Počet závitov: 956z
- f0 (JavaTC): 240kHz
- Primárna cievka: d=12,5cm
- Vodič: 1mm
- Počet závitov: 11z
- Začiatok primáru: 3,5cm nad začiatkom sek. cievky
- Veľkosť výbojov: >60cm (do vzduchu)
- Napájacie napätie: 260V - autotransformátor RA10
- Tranzistory: 4x IRFP460LC
Schéma H-mostu:
https://vn-experimenty.eu/teslov-transformator/sstc/sstc-4.html#sigProId063dc7f704
Elektronika v krabici + plný most
https://vn-experimenty.eu/teslov-transformator/sstc/sstc-4.html#sigProIdfc117c0d06
Fotky výbojov a videá
Nakoniec pravdaže fotky výbojov, všetko pri 50Hz jednocestne usmernenej sieti. Pri 100Hz plnom usmernení bez filtrácie to už veľmi hreje a chcelo by to iné úpravy TC, ale aj tak najkrajšie sú výboje pri 50Hz podľa mňa, takže už som nič neriešil a nechal to tak ako je.
https://vn-experimenty.eu/teslov-transformator/sstc/sstc-4.html#sigProIdb53aa59cc0
Finálna verzia SSTC II
18.10.2017
Máme tu záver tohto dlhšieho projektu, dlho to bol len taký prototypový a testovací teslák na hranie a skúšanie. Bol niekoľko krát prerábaný, či už elektronika, koncový stupeň, primárna cievka. Bol tu skúšaný aj plný most (fotky vyššie), ktorý dával síce niečo nad 60cm výboje, ale boli tu aj iné problémy, tak nakoniec som sa rozhodol pre polomost vo finálnej verzií. Hlavne aj pre tlak času (blýskanie na akcií) a lepšej spoľahlivosti resp. menej úprav a prerábania do finálu v prípade polomostu. Pri plnom moste by ma čakali podstatne väčšie úpravy, finančne aj časovo náročnejšie, aby to bolo dostatočne a hlavne na 100% spoľahlivé. Dole sú tiež už moje finálne schémy (alebo nateraz finálne ? .. čas ukáže).
Koncový stupeň
Takže niečo ku zapojeniu a úpravám. Koncový stupeň naďalej ostáva s tranzistormi IRFP460 resp. boli vymenené za novšie IRFP460LC, ktoré sú rýchlejšie, majú ostrejšie hrany spínania, nižšie kapacity Qg a pod. Dole na obrázkoch z osciloskopu Tek TDS360 pekne vidieť porovnanie IRFP460 vs. IRFP460LC. Jedine čo som vymenil boli tranzistory a všetko ostatné naokolo ostalo rovnako. Potom pribudlo tam prepínanie pre 50Hz a 100Hz prevádzku SSTC, teda prepínač v mostíku pre jednocestné a dvojcestné usmernenie pre zmenu charakteru výbojov. Vypínač pre zapojenie a odpojenie filtrácie 2x 470uF/450V – potrebný pre MIDI či interrupter. Samostatný vypínač pre ventilátor na chladenie tranzistorov (pre istotu aj s LED kontrolkou zapnutia) – pri MIDI na malý výkon nie je potrebné chladenie a aspoň nehučí vetrák aj keď v porovnaní s výbojmi je celkom tichý. Znížili sa odpory do gejtov z 10R na 5R pre ostrejšie hrany a rýchlejší nábeh – vždy nutné merať osciloskopom, nie len tak náhodne dávať odpory. Celý koncový stupeň je skrytý v „krabici“ z pertinaxu (?) alebo neviem presne, aký to je materiál, niečo ako hrubá DPS bez medi nafarbená na bielo. Hlavne nepoužívať žiadny kov a plech pod sekundár – indukčný ohrev a zníženie výkonu SSTC. Priebehy z osciloskopu dole - na ľavo IRFP460 a na pravo IRFP460LC.
https://vn-experimenty.eu/teslov-transformator/sstc/sstc-4.html#sigProId20385263a9
Budiaca elektronika
Samotná budiaca elektronika dostala posilnenie budenia pre GDT, keďže UCCčka sa dosť hriali, čo sa mi dosť nepáčilo, ak to má byť zapnuté dlhodobo počas večera a ešte v CW móde bez prerušovania napríklad. No myslím, že som si to týmto jedine viac skomplikoval, ale podarilo sa mi to odladiť do použiteľného stavu – celkom náročný návrh na DPS, kde je nutné použiť SMD a fakt čo najkratšie cesty a ešte ideálnejšie obojstrannú DPS. Dosť som mal problém so špičkami a už na 0,5cm úseku cesty do G tranzistora som nameral dosť slušný nárast špičky, len ako som sa posúval po ceste so sondou. Bez osciloskopu veľmi neodporúčam, len tak na slepo dorábať toto posilnenie budenia alebo to spraviť inak a upraviť podľa seba plus doladiť. Pravdaže je možné celé toto posilnenie budenia vynechať a spraviť to podľa starej verzie schémy hore. No pri plnom moste sa určite to posilnenie zíde.
Audio (analógové MIDI)
Audio tiež prešlo menšími úpravami. Hlavný problém bol, že mi šlo hudbu prehrávať len z PC, ale z mobilu to bolo úplne mŕtve, čo bol aj celkom problém ak som chcel SSTC ukazovať niekde mimo domu bez PC – iné úrovne napätia, z mobilu dosť nízke. Teraz už to konečne hrá aj z mobilu, no vyskytli sa opäť ďalšie problémy a to je rušenie. Mobil s kapacitným displejom teda asi nie je práve najlepší nápad pre hudbu u SSTC. Človek, aby sa mobilu ani nie len že nedotýkal, ale ani nepribližoval k nemu z rukou, inak hneď vidieť a počuť rušenie z výbojov a mobil je viac menej neovládateľný počas chodu SSTC. Len ho dať do bezpečnej vzdialenosti, zapnúť pesničku a tak pridať výkon. Z PC žiadne takéto problémy neboli. No do budúcna to bude treba určite riešiť a ideálne ani nepoužívať mobil.
Záver
Zhruba asi tak všetko k SSTC, dole nejaké fotky počas prác a ešte nižšie kopec fotiek výbojov. Ešte, čo je veľké plus pri tomto SSTC, je jeho veľké vyžarovanie do okolia vzhľadom na jeho rozmernejší sekundár a toroid. Na veľkú diaľku rozsvecuje trubice a ionizuje plyny v sklenených bankách. Na druhej strane aj veľmi dobré ruší PC a mobil. Chytila ma tiež akosi v ten víkend mánia fotiť výboje a potom sa ťažko vyberá z toho množstva, tak vznikla takáto väčšia zbierka fotiek výbojov :).
Základné informácie:
- Sekundárna cievka: 11x33cm (1:3)
- Vodič: 0,315mm
- Počet závitov: 956z
- f0 (zmeraná): 275kHz
- Primárna cievka: d=12,5cm
- Vodič: 1mm
- Počet závitov: 11z
- Začiatok primáru: 3,5cm nad začiatkom sek. cievky
- Napájacie napätie: 260V - autotransformátor RA10
- GDT: 1:1:1 - 4z
- Tranzistory: 2x IRFP460LC
Finálne schémy použité na tento SSTC
1. zdroj napätí 5V, 9V a 15V v1.1
2. budič + interrupter v1.3
3. MIDI v1.3
4. polomost v1.1
https://vn-experimenty.eu/teslov-transformator/sstc/sstc-4.html#sigProIde76ffba927
Galérie fotiek
Fotky z postupu práce na SSTC, hlavne celý koncový stupeň bolo nutné dať dokopy a do nejakej krabice resp. zakryť, ako som to ja spravil. Upevnené cievky, krabica s elektronikou atď. Konečne už predné panely majú aj popisy a žiadne slepé prepínače.
https://vn-experimenty.eu/teslov-transformator/sstc/sstc-4.html#sigProIdf640064043
50Hz napájanie:
Teraz nasleduje veľká zbierka fotiek výbojov... v prvej várke sú všetko fotky pri 50Hz napájaní SSTC. Všetko z rôzne nastavenou zrkadlovkou + rôzne svetelné podmienky a čas fotenia.
https://vn-experimenty.eu/teslov-transformator/sstc/sstc-4.html#sigProId4e5f13c16f
100Hz napájanie:
Rovnako ako predtým, ale pri 100Hz napájaní SSTC.
https://vn-experimenty.eu/teslov-transformator/sstc/sstc-4.html#sigProId82f354a94a
100Hz napájanie + filtrácia + interrupter:
A nakoniec posledná várka fotiek, teraz 100Hz napájanie + filtrácia 2x 470uF pri rôzne nastavenom interruptery. Znova aj rôzne nastavená zrkadlovka, svetelné podmienky atď. atď...
https://vn-experimenty.eu/teslov-transformator/sstc/sstc-4.html#sigProId938fba20a6
Video – veľká neónová výbojka:
Tento SSTC ma dosť slušné vyžarovanie, pri ktorom sa dá krásne rozsvecovať aj takáto veľká neónová výbojka na celkom peknú vzdialenosť. Je to výbojka z návestidla pre lietadlá údajne z vysielača, ktorá ležala desiatky rokov už v splesnetom kartónovom obale u známeho v pivnici.
